Despertador DS3231 OLED con menú de 2 botones de ajuste y visualización de la temperatura (1 / 4 paso)

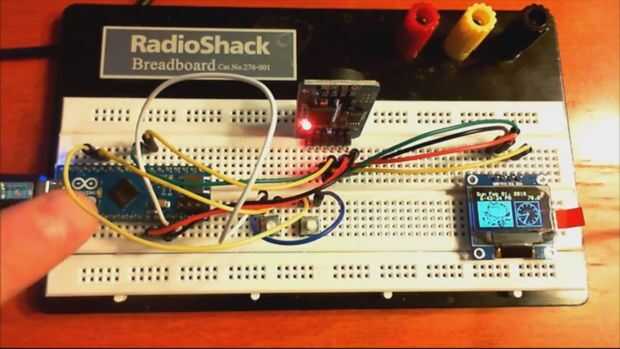

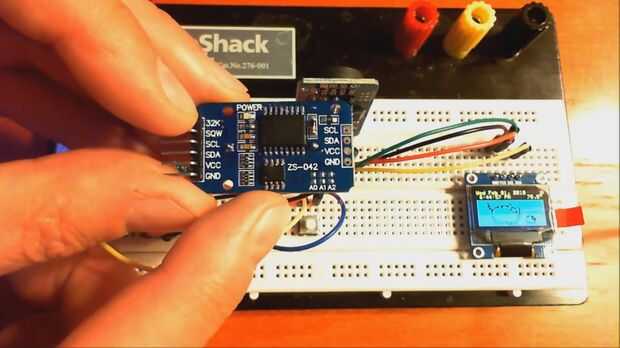

Paso 1: Conectar el módulo del DS3231 y módulo OLED 128 x 64 para el Arduino

• Conexión conexión a tierra de Arduino el módulo RTC DS3231 y pantalla OLED.
• Conectar + 5v de Arduino a los + 5v las conexiones en el módulo RTC DS3231 y pantalla OLED.
• Conecte el pin asignado a la función SCL en tu Arduino a los pines SCL en el módulo del DS3231 y la exhibición de OLED.
• Conecte el pin asignado a la función SDA en tu Arduino a los pines SDA en el módulo del DS3231 y la exhibición de OLED.
• Conecte un lado de dos SPST normalmente abierto los botones con una conexión de tierra de Arduino.
• Conecte el otro lado de un botón al pin 8 del Arduino. Este es el botón de selección del modo de ajuste de tiempo, fecha y alarma.
• Conecte el otro extremo del pulsador al pin 9 del Arduino. Este es el botón de cambio de sistema de tiempo, fecha y alarma.
• Conecte el cable negro en un piezo 5 voltios buzzer/zumbador para la conexión de tierra de Arduino. Conecte el cable rojo de la piezo buzzer/zumbador al pin 10 del Arduino. Asegúrese de utilizar un zumbador piezo (no de un altavoz piezoeléctrico) que genera su propio tono al aplicar 5 voltios. Si usas un altavoz piezoeléctrico en lugar de un zumbador piezoeléctrico, que solamente Haz clic rápidamente cuando se activa la alarma. Una unidad que suena continuamente cuando se aplica potencia es mejor, ya que el código genera una fuente de tensión interrumpida de 5Hz a pin 10 por cuenta propia.
• Descargar la versión "Pusheen" del código de reloj o regular de aquí o el enlace en la introducción.
• Instalar las bibliotecas de Arduino en el fichero de zip de distribución de software.
• Compilar y descargar el código para el Arduino. El reloj y la pantalla comenzará a funcionar.
• Encuentra el reloj y la alarma por las instrucciones en el siguiente paso.
