Paso 8: Conexión de los cables
Conecte la placa del amplificador a la RaspberryPi como hiciste en el paso prueba.
El cable rojo va al pin físico 2 en el RaspberryPi.
El cable negro va al pin físico 6 en el RaspberryPi.
El cable amarillo al pin físico 12 de RaspberryPi, esto es wiringPi pin 1.
Conecte los cables blanco y negro desde el amplificador a la placa, deben estar en dos columnas diferentes.
El cable rojo de la pantalla va a la misma columna como el cable blanco del amplificador.

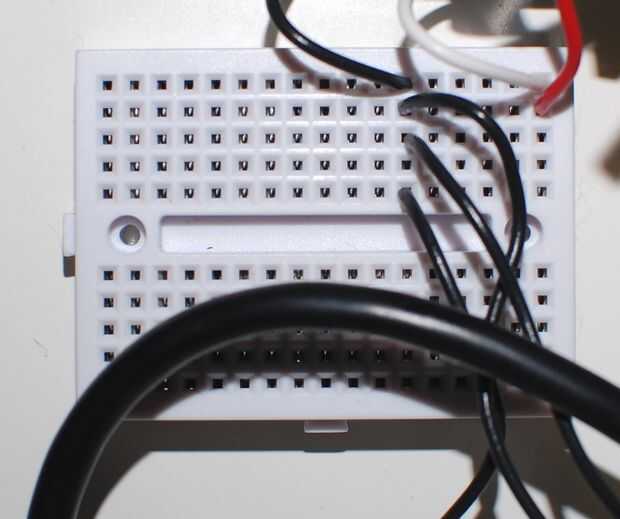

Los cables negros de los tres interruptores de panel posterior van en la misma columna como el cable negro del amplificador. En la foto de la protoboard se puede ver hay una posición abierta en esta columna. El cable negro del interruptor de la alarma va aquí.
Conecte los cables de la pantalla a la RaspberryPi.
El cable blanco va a físico pines 4-5 voltios.
El cable negro va al pin físico 9 - tierra.
El cable naranja se conecta al físico 26 - wiringPi patillas 11.
El cable amarillo se conecta al físico 24 - wiringPi patillas 10.
El cable azul se conecta a física 11 - wiringPi patillas 0.
El cable verde se conecta al físico 13 - wiringPi patillas 2.
Cable morado conecta a física 15 - wiringPi patillas 3.
El cable gris se conecta a la física 16 - wiringPi patillas 4.
Conecte los cables de los tres interruptores del panel posterior a la RaspberryPi.
El cable desde el interruptor rojo va al pin físico 22 - wiringPi 6.
El cable desde el interruptor verde va al pin física 19 - wiringPi 12.
El cable desde el interruptor negro va al pin física 21 - wiringPi 13.

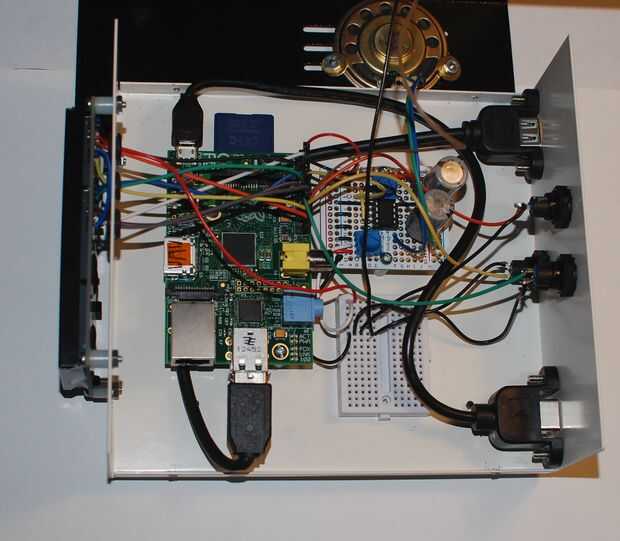

Fijar la parte superior cerca del chasis en el lado izquierdo.
Conecte los cables azul y verde desde el amplificador al altavoz.
Conecte el alambre puente desde el interruptor superior al físico pin 18 - wiringPi pin 5.
Conectar al 22 calibre cable negro del interruptor superior a la placa, en la misma columna como los demás switches.
Coloque la tapa en la parte superior del chasis y utilice los cuatro tornillos que vienen con la caja para fijar la tapa.
