Desmontar un ratón óptico (6 / 7 paso)

¿Paso 6: Más difícil de conseguir en: Chips y componentes SMT?

Que deja los componentes más difíciles de quitar. Los componentes SMT y cosas con muchos pasadores. Se puede detener en este punto, a menos que haya algo que realmente quieres.

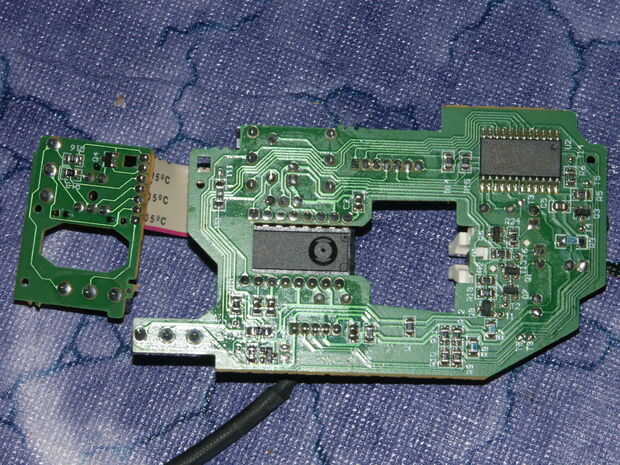

Hay algunos chips interesantes, pero probablemente no son útiles como fichas para el aficionado. El sensor óptico se rumorea que es utilizable como una cámara de baja resolución (32 x 32 píxeles?), pero en la versión más reciente del ratón, la cámara y el microprocesador se ponen juntos en el mismo "ratón en un chip", quizás que la cámara ya no es accesible. El microcontrolador USB en el ratón más viejo parece para ser una estándar algo parte de Cypress, pero probablemente no es reprogramable.

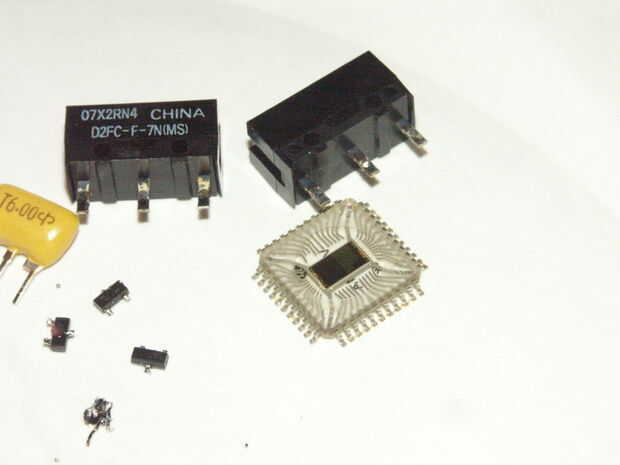

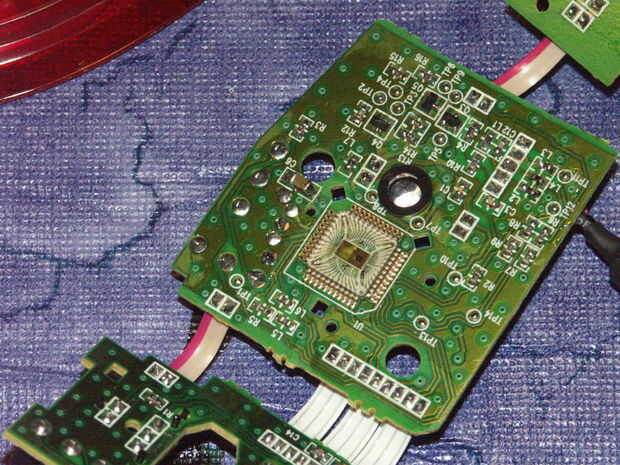

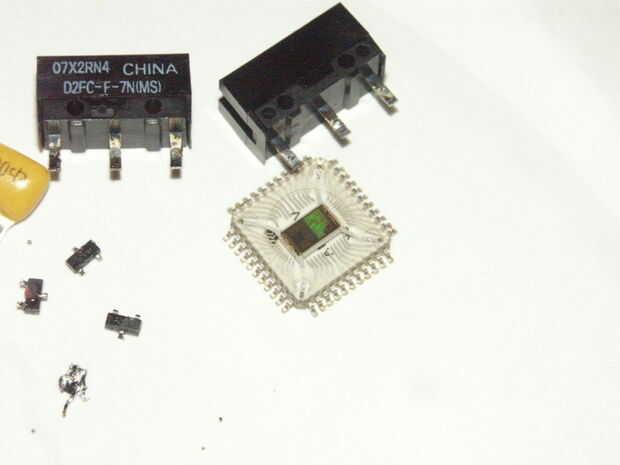

El empaquetado claro "ratón en un Chip" es algo bonito como ir de chips. Hace interesante joyas. He conseguido bajar la Junta calentando todo esto sobre una llama de gas en el
reverso de la tabla hasta todo estaba ardiendo y la soldadura se derrita y luego THWACKing en una superficie moderadamente dura. La casa olía mal por una semana, a pesar del ventilador extractor; este tipo de cosas debe hacerse fuera probablemente si vas a hacerlo.
