Descodificador activo bajo (BCD Decimal) (3 / 7 paso)

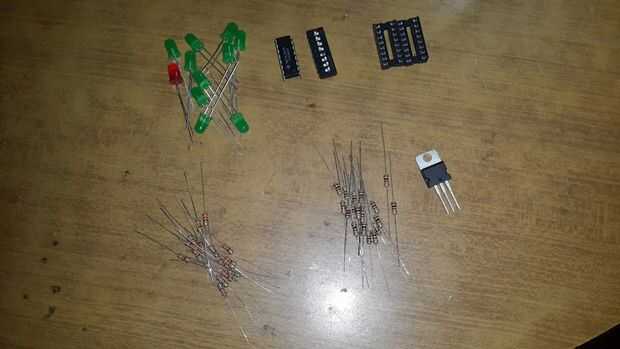

Paso 3: piezas

Usted necesitará

Consejo de Vero

IC: 74ls42 con base y LM7805 (regulador)

: Resistencias de 330 ohm x 10, 1 k x 5

LEDs: verde x 10 y rojo

Interruptores: spst x 9 (spst 4 es opcional)

batería de 9 voltios con conector
