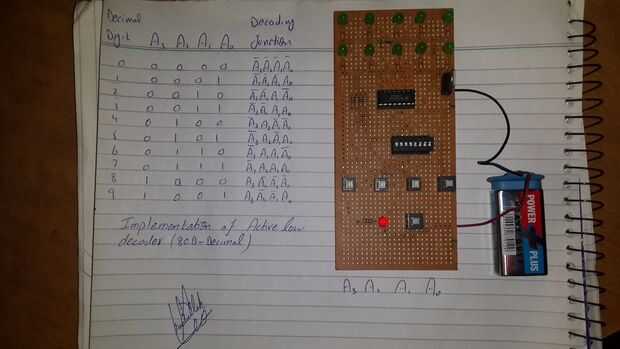

Descodificador activo bajo (BCD Decimal) (1 / 7 paso)

Paso 1: lo básico

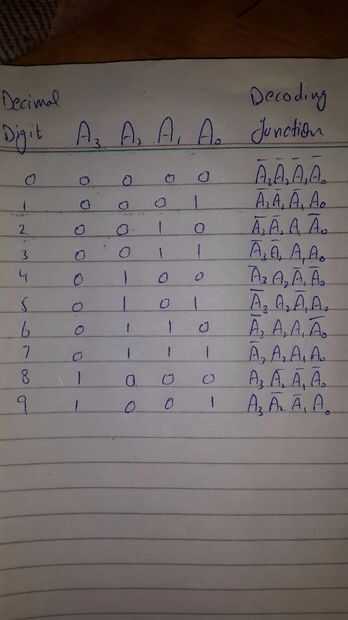

Antes de comenzar este proyecto necesitará saber cómo su trabajo. Así que con la ayuda de este cuadro que se puede entender fácilmente lo que quiero decir realmente si no entendiste pero no hay problema en el último paso he subido un pequeño video sobre decodificador baja activa.

Vamos a empezar.
