Del árbol del LED (2 / 7 paso)

Paso 2: Prepare el router y los cables

Desmontar el router y quitar todas las partes internas.  Si no estás seguro cómo lo desarma, probablemente puede encontrar a una guía en línea.  El caso puede haber oculta tornillos y los paneles que en.

Contar, medir y cortar los alambres de latón y aislados de su 'tree'.  Corte números iguales de cada uno y asegúrese de que permite que un 5cm extra para conexiones internas.

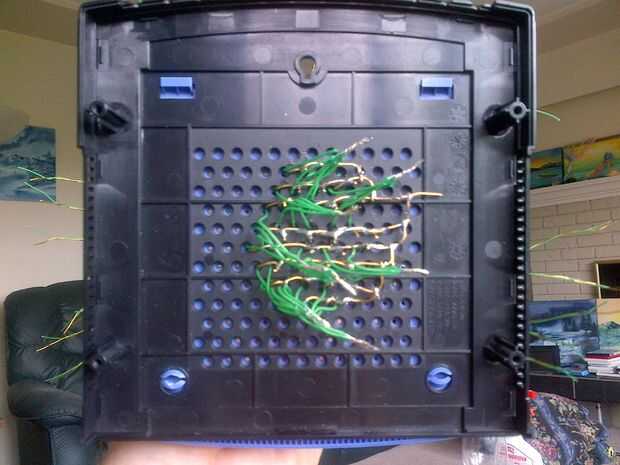

Par los cables, un latón y un aislamiento alambre juntos y les empujan a través de la parte superior de la carcasa.  Usted puede también pasarlos por separado, pero los emparejados porque permanecían firmemente en su lugar e hizo más fácil el resto de la obra.

Únete y soldar todos los cables pelados entre sí.  Encontré más limpio para unirse a una a otra en línea mientras que recorte el exceso de cable, entonces tender un puente sobre la última de ellas en la fila a la fila siguiente, terminando finalmente en un solo cable.

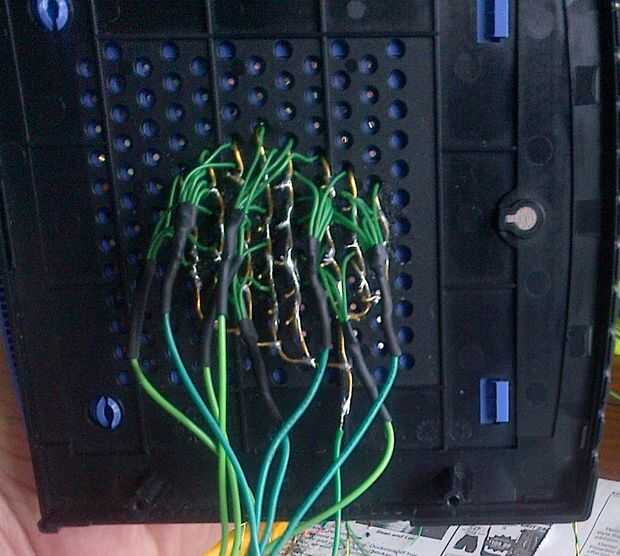

El verde de la tira cables ligeramente hacia atrás, lo suficiente como para unirse a ellos en pequeños grupos.  Cada grupo un trozo de trenzado de alambre (más flexible) y aislar la conexión con la tubería del encogimiento del calor de la soldadura.
