Decodificador de tono DTMF Touch utilizando microprocesadores PIC de Microchip (1 / 9 paso)

Paso 1: Rápida DTMF Resumen

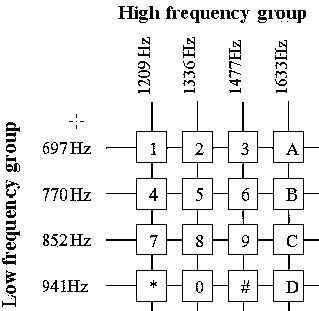

Hay un total de 8 tonos para representar DTMF o números de "touch tone". Los tonos son en dos grupos de cuatro, refiere a menudo como los tonos altos y bajos. Un número es representado por una forma de onda audio que consiste en la suma de uno de los tonos bajos y uno de los tonos altos. Esto fácilmente se puede visualizar en un formato de matriz, como se muestra en la figura. Tenga en cuenta que el sistema DTMF permite realmente un total de 16 parejas de diferentes tonos. Los tonos de A, B, C y D que se muestra en la columna de la derecha del teclado en la figura no están incluidos en un teléfono normal, pero a menudo se incluyen en radios de dos vías que tienen un teclado DTMF. A veces son utilizados por radios de dos vías por negocios o por radio de jamón. El software para el proyecto también detectará estos pares adicionales de 4 tonos.
