DECENAS transparente unidad

de este proyecto se pretendía producir un completamente controlable decenas unidad y un banco de pruebas de nuevos conceptos y patrones. DECENAS significa estimulación nerviosa eléctrica transcutánea. DECENAS unidades se utilizan ayudar a aliviar el nervio relacionado con temas del dolor y relajar los músculos por quiroprácticos y terapeutas físicos. DECENAS unidades produce una serie de pulsos cortos, baja corriente, alto voltaje que pasa a través de una porción del cuerpo y causar diferentes sensaciones y contracciones musculares.

DECENAS más las unidades tener programadas patrones y cierto nivel de control; sin embargo, el objetivo era permitir al usuario generar su propio modelo personalizado.

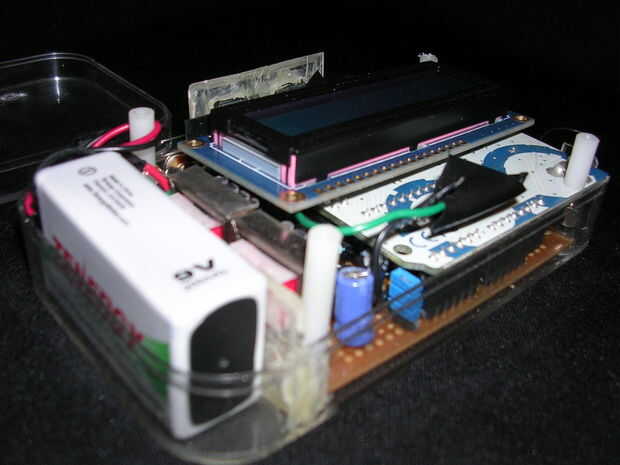

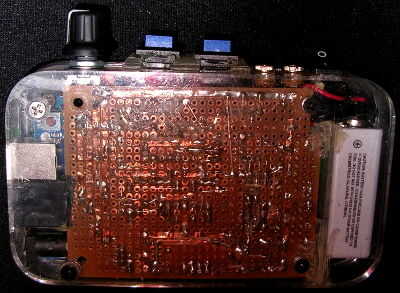

Este TENS está basado en un Arduino UNO, escurr una batería de 9 voltios y sólo casi encaja dentro de un estuche de iTouch translúcido. Interfaz de usuario incluye un codificador que funciona como un botón de presión y dos botones adicionales como una pantalla de LCD 16 X 2 caracteres. Arduino controla un canal dual 10 bits de digital a analógico convertidor para controlar la intensidad de los impulsos. El código de Arduino maneja la interfaz de usuario al mismo tiempo también controla la sincronización de los impulsos eléctricos que tienen horarios que van de 20 Hz a 150 Hz.

Las características adicionales incluyen un circuito de seguridad que obliga el sistema para restablecer si se genera un pulso que dura más de largo entonces 700 US. Así como un intento de un circuito de alimentación posterior que podría determinar la carga en los electrodos, esta parcialmente funciona, pero ha sido dejado de lado. El sistema también puede ser controlado por PC a través de USB. El botón en la parte superior más cercana al botón de encendido conmuta modo de espera que se detenga la producción eléctrica para el usuario.

La interfaz de usuario es muy completa y permite muchas opciones. La pantalla muestra siempre la energía del canal izquierdo y derecho, por debajo de ellos que muestra el rango de 7 variables que pueden ser un ciclo a través de. El codificador permite al usuario recorrer 6 posiciones en la pantalla, luego presionar el codificador por cambios del cursor, y ahora, del encode cambia el valor. La parte superior izquierda es el modo y la posición inferior izquierda es variable, tales como anchura de pulso, frecuencia, ciclo de tiempo y el % de potencia. Cada variable tiene dos valores que se convierten en los dos extremos del modo de onda seleccionada.

El lado de alimentación de la unidad no se ha refinado bastante todavía, no tiene limitación de corriente adecuada, pero debido al tamaño de los transformadores, sature. Sin embargo esto causa algunos efectos térmico, causando la salida y caída, rendimientos más bajos de energía.

Etiquetas: Arduino, Codificador, Gui, Decenas
