Paso 2: materiales

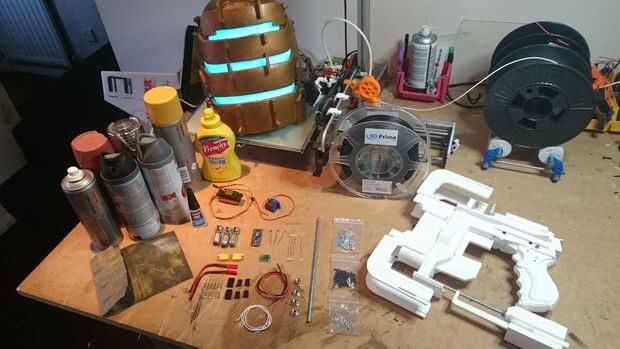

Traté de usar y de tuercas de M3 a lo largo, pero hay unos pocos M2 para las piezas pequeñas como los microinterruptores y el gatillo. También necesitarás algunos varilla M6 y tuercas de la barra inferior. Sigue una lista completa de las partes no impresas de 3D que necesitaba para completar el proyecto. La mayoría de las piezas puede ser recogida en ebay barato.
Después de comenzó a diseñar este que descubrí tornillos de plástico que son excelentes para piezas impresas donde usted no quiere meterse con una tuerca en algún lugar del empalme! Los he utilizado muy extensivamente, pero las ranuras para las tuercas están todavía en las partes.
- Filamento de impresión 3D. Cortado con capas de 0,2 mm, 2 perímetros y 20% relleno, 3D simplifica estima 484g de PLA, tan bien en un carrete de 1kg. Si no tienes acceso a una impresora, pruebe 3DHubs.
- 22 x M3x20 tapa pernos negro OR 4 x cabezal M3x20 y 18 x M3x16 plástico tornillos autorroscantes (e3d-online)
- 2 x cabezal M3x10 pernos negro
- 2 x cabezal M3x5 pernos negro
- 26 x tuercas M3 (u 8 si se usan tornillos autorroscantes)
- 3 tornillos de x M2x20
- 1 x servo estándar de bajo perfil
- 1 x micro servo (ampliar versión solamente)
- resistencia 1 x 20kohm (ampliar versión solamente)
- 1 x Arduino Nano (sin pernos presoldados)
- 1 x-mini empuje el interruptor (Maplin)
- 1 x mini el microinterruptor (Maplin)
- 1 par de conectores x XT60
- 2 x pares conector de servo (1 Si edificio versión estándar)
- 2 parejas de conector x JST
- Algunos cables multi-core en diferentes colores (por lo menos rojos, blanco y negro)
- regulador de voltaje ajustable de 1 x 3A
- Versión láser: 3 x láser verde pluma (£2-3 cada en ebay) - láser azul no barato o pequeño aun!
- Versión LED: 3 x LED azul brillante
- Versión LED: 3 resistencias de x (valor depende el LED utiliza - ver más abajo)
- 1 resorte x máximo 5mm de diámetro y unos 25mm de largo - probar un viejo bolígrafo
- 1 barra roscada de x M6x250
- 1 x M6 tuerca estándar
- tuerca con brida de 3 x M6 (usted puede conseguir lejos con 3 tuercas más estándar, las bridas a ven mejores)
- 1 x cianoacrilato (también conocido como super glue) - bonos PLA bien pero no probado con ABS.
- 1 x batería, 2S 7.4V unos 50 x 30 x 15 en tamaño para caber dentro de la revista. Usted puede conseguir más de uno si quiere y tiene varios compartimientos!
Vas a necesitar algunos pintura en aerosol y suministros relacionados también. Recibí más mío de Halfords como está cerca, y pintura automotriz tiende a ser más duro y más duradero que otros.
- grande 2 x latas de plástico cartilla del llenador
- Papel de lija, unos 220-240 grano
- 1 x puede cromo
- 1 x puede gris (usar imágenes de referencia para escoger tu sombra)
- 1 x lata marrón/oro (uso imágenes de referencia para escoger tu sombra)
- puede negro 1 x
- 1 x puede laca
- 1 x rollo de cinta de enmascarar
- 1 x mostaza de bote (para la creación de efectos atmosféricos)
Resistencias de los LED:
Usaremos una fuente de 5V (Vs), así que a trabajar qué resistencia (R) que necesita para los LEDs necesita saber algunas de las especificaciones sobre el LED: avance de tensión (Vf) y la corriente de funcionamiento (I).
(Vs - Vf) / I = R
Por lo tanto, si tenemos 3, 3V LEDs con una funcionamiento corriente de 20mA (0.002A):
(5 - 3.3) / 0,002 = 850ohms
850ohms no suena como un valor ampliamente disponible, pero esto no es una ciencia exacta. Mientras utilizas un valor bastante cercano tu voluntad de LEDs todavía dura por años.
