Dead Space: Schofield herramientas del cortador del Plasma de 211-V (16 / 19 paso)

Paso 16: Asamblea: placa del Laser

Este paso requiere desmontar los bolígrafos láser para extraer el laser sí mismo para ser montado en la hoja. Aplicarán normas de seguridad habituales: no mire directamente a los lásers y no apunte el láser a personas, animales, aviones o cualquier otro tonto. Pasos 1 al 6 deben repetirse para cada uno de los tres rayos láser.

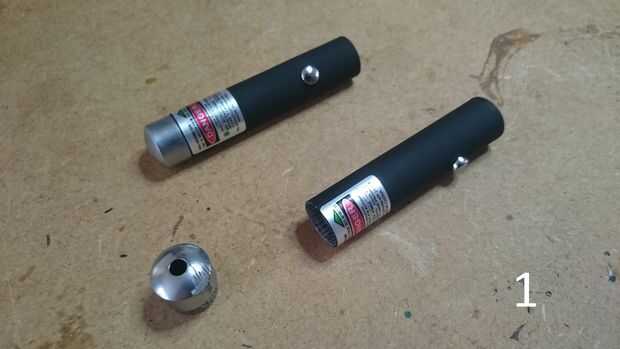

  1. Quite la cubierta delantera, asegurándose de no dañar la óptica por debajo. Debe tirar hacia fuera hacia el frente con cierta persuasión de un par de pinzas.

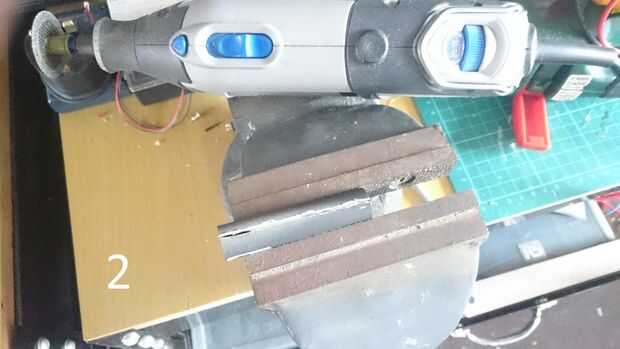

  2. Es necesario que retire el cuerpo del exterior. Estos bolígrafos láser parecen ser construido usando un ajuste muy apretada compresión., por lo que he encontrado usando una herramienta giratoria con una cuchilla de corte hacen esto mucho más fácil. Utilice protección para los ojos! Asegúrese de que usted no corte demasiado profundamente; no importa si usted marca la parte exterior del barril de la óptica, pero evite corte derecho a través de él. ADVERTENCIA: el cuerpo puede estar muy caliente cuando se corta con una herramienta giratoria, dar es una minutos a enfriar después del corte!

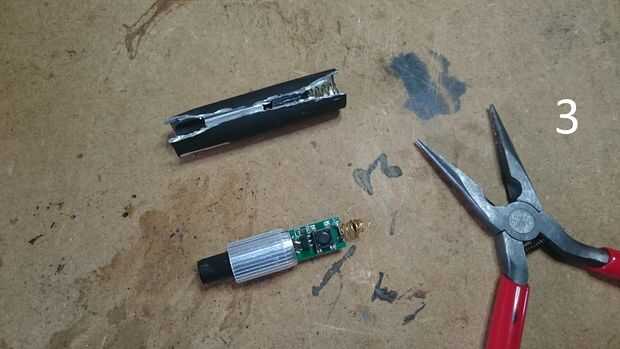

  3. Utilice una herramienta para abrir el cuerpo externo suficiente para que el láser se deslice hacia fuera. Retire cualquier fundas de plástico o espuma de espaciadores que se pueden presentar.

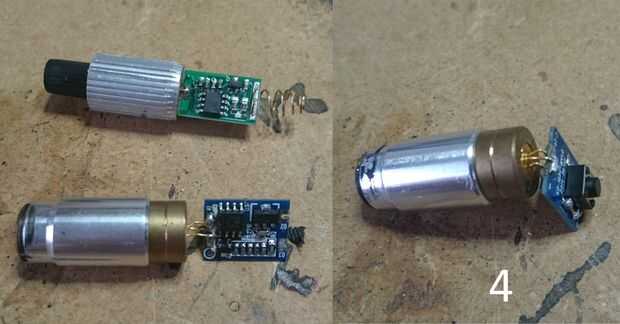

  4. Hasta ahora he venido a través de dos diseños al ordenar estos bolígrafos baratos. Uno tiene un barril fino para la lente de enfoque y el otro un barril de grasa. El tipo de barril de grasa debe tener la tarjeta de conductor cuidadosamente doblado por 90 grados para caber dentro de la hoja. Hay 3 patas uniendo al emisor del láser; Asegúrese de que la sola pierna es en el exterior de la curva de 90 grados. El tipo de cañón fino no tiene la sala de agache la Junta, pero puede caber más abajo el laser montar para que espacio en el disco no es tanto un problema.

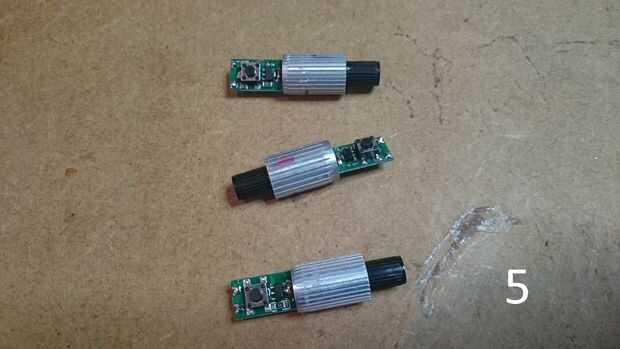

  5. Desoldar el resorte de la batería desde el extremo de la tarjeta de conductor.

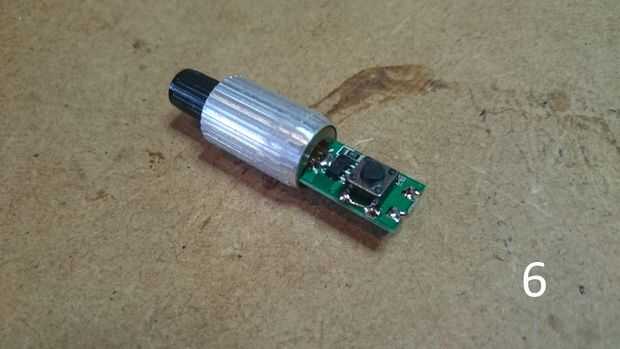

  6. Puente de las patas del pulsador para puentearlo. Un pedazo corto de alambre debe hacer el truco.

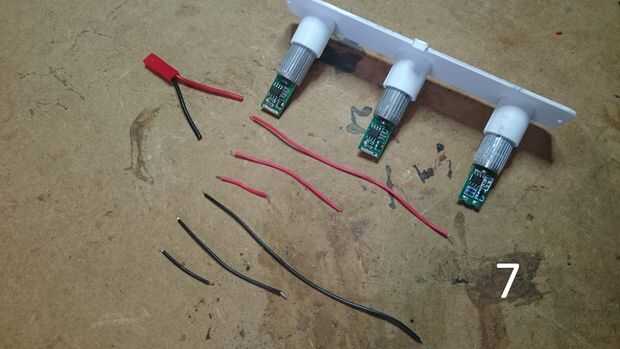

  7. Ranura de los láseres en la placa de impresión láser por una pequeña cantidad. Utilizarlos como guía para cortar suficientes cables para conectar en paralelo con un conector JST macho.

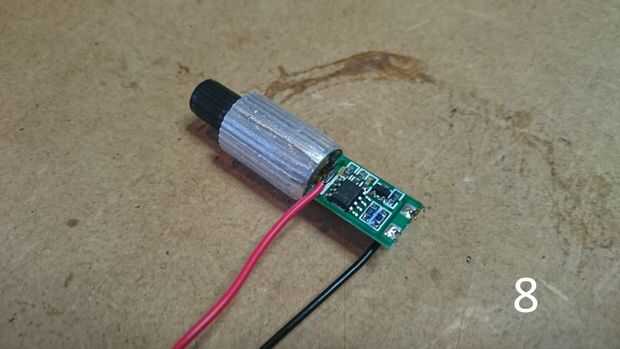

  8. En la soldadura de los cables. Hay 3 patas a la tarjeta de conductor para el emisor de láser. Usted necesita cuidadosamente el cable positivo a la pierna que está en su propia en un lado de la soldadura.

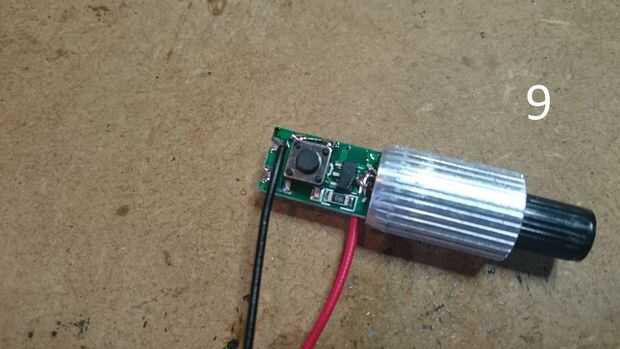

  9. Debe soldar el cable negativo al final de la Junta donde el resorte de la batería solía ser.

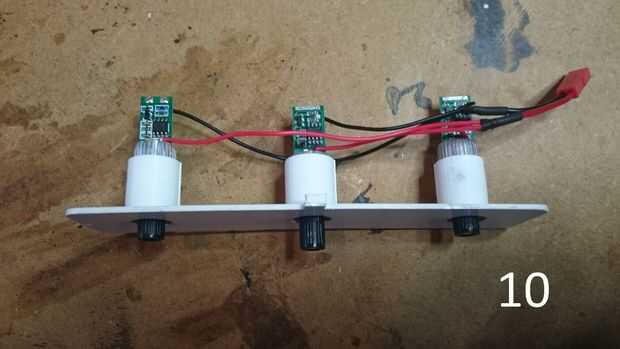

  10. Una vez que has soldado el JST macho en, presione el láser en la placa. Será un ajuste apretado, por lo que puede ser que necesite un poco persuasión. Si está utilizando el tipo de 'barril delgado' donde no se doble la Junta sobre, necesita empujar una media bastante lejos hacia abajo (usted puede empujar el otros dos más abajo también si quieres) que borra el servo montaje en medio de la hoja.

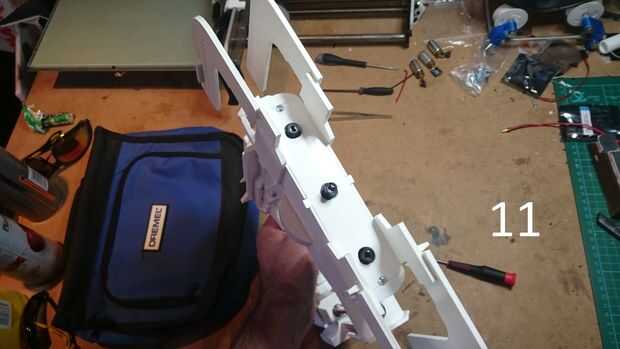

  11. Si está utilizando hardware de M3, coloque las tuercas en las ranuras de la lámina. Conecte el lizete, luego clip la placa en la parte delantera de la hoja. Atornillar con machuelos por cuenta propia o de M3x20. Dependiendo por lo bien calibrado su impresora es deberá presentar los lados de la placa un poco para conseguir un buen ajuste. Se conectan a una batería y probar (con seguridad!) su láser!

Nota: Estos láseres están diseñados para funcionar con 3 voltios (2 pilas AA). Nosotros les estamos funcionando a 5 voltios. Hay lo que parece ser un regulador de voltaje en el tablero del conductor, pero no sé qué voltaje es clasificada hasta. Para estar en el lado seguro recomendaría operar el láser en definitiva estalla, aunque he usado minas durante bastante tiempo ahora y no tuve una quemadura fuera en mí todavía.
