¿De pared USB, coche y cargador de batería (1 / 7 paso)

Paso 1: materiales

Necesita los siguientes elementos:

5V regulador y el disipador de calor pequeño: Utilicé parte de Radio Shack: http://www.radioshack.com/search/index.jsp?kwCatId=&kw=5v%20regulator&origkw=5V%20regulator&sr=1

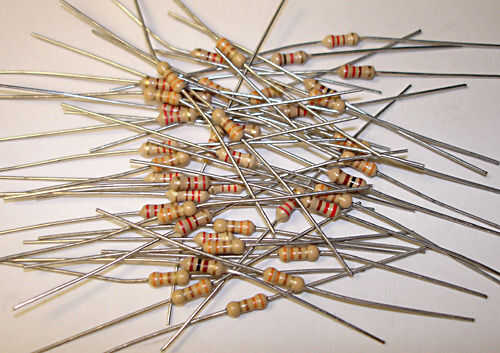

Resistencias: 22 Kohm (1), 27 Kohm (2), 39 Kohm (1).
Utilicé parte de Radio Shack: http://www.radioshack.com/product/index.jsp?productId=2062306#

Interruptor de palanca DPDT: Esto se utiliza para cambiar entre la batería y la toma coaxial DC.

Cable de extensión USB: Funciona cualquier cable con un tipo de Puerto A USB hembra.

AC / DC de pared transformador: Tratar de conseguir uno con < 10 voltios e igual o inferior a 1,5 amperios. El regulador se sobrecalentamiento o volar si pones más de 1,5 amperios en it.

Adaptador de encendedor de coche: 12 v dc

Tamaño N DC enchufe (2): Con cables adjuntas.

Tamaño N DC Power Jack (1): Montaje en panel con soldadura conduce.

Board de prototipos: Utilicé parte de Shack de Radio: http://www.radioshack.com/product/index.jsp?productId=2104052

Caja del proyecto: Cualquier tipo que usted necesita para montar las piezas dentro de

Alambre: Utilicé una mezcla de alambre sólido y trenzado de calibre 22.

Tubería del encogimiento del calor: Ayudaría a una variedad de tamaños.

Batería de 9V y 9V batería Clip

Conjunta de alivio de estrés que cabe el Cable USB por cable: Insisto no puedo (No valga la redundancia) esto es importante. Si esto no funciona entonces pueden dañar las juntas de soldadura de cable USB

Herramientas:

Soldador con estaño

Cortadores de alambre

Pinzas

Tercera mano (opcional, pero sería muy útil)
