De la mano reloj (3 / 7 paso)

Paso 3: Asamblea de mano

Cuando finalmente se realiza la impresión, puede comenzar a Asamblea. El punto de partida es las manos.

1. Prensa de ajustar una tuerca M4 en el minutero. Cuando statisfied es perpendicular, use pegamento para fijarla. También tener tanto peso como sea posible en la parte posterior de la manecilla de los minutos, para balancear hacia fuera. (este paso puede también usarse para la manecilla de las horas)
2. La mano de la hora requiere un trabajo antes de que puede ser utilizado. Taladre los 6 orificios con una broca de 2,5 mm para que los tornillos de M3 se enroscará en. También Lime con cuidado los 2 agujeros del cojinete para que los rodamientos no destruirá la manecilla de las horas.

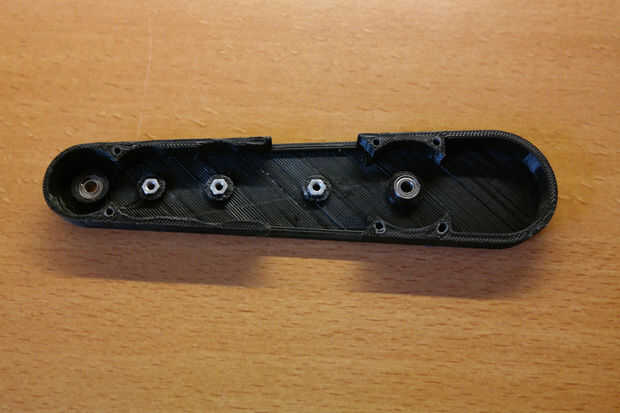

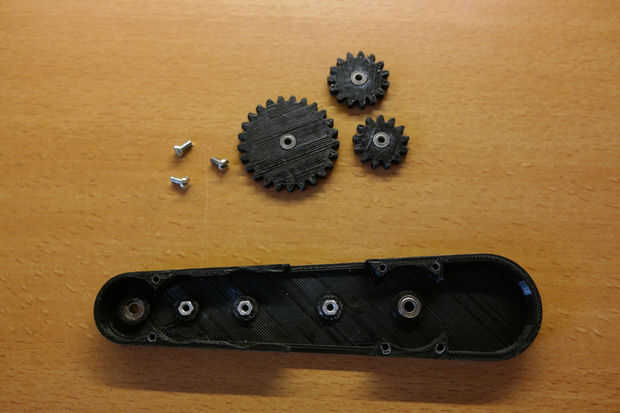

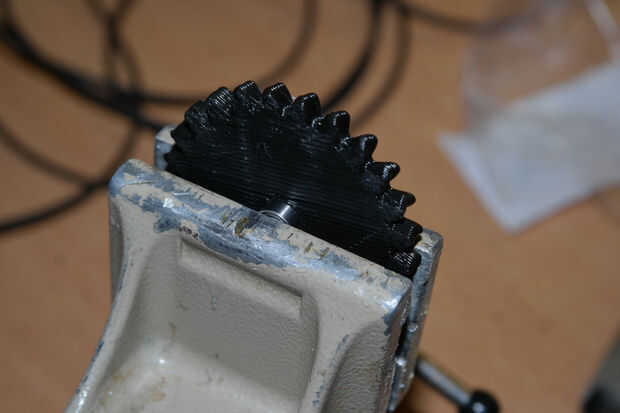

3. Encastre 2 684 rodamiento de aguja de las horas. También las 3 tuercas de M3 encastre a presión en la aguja de las horas. El soporte pequeño necesita un 684 rodamiento, el soporte grande un 624 teniendo y los 3 engranajes necesitan 683 cojinetes. Los restantes 2 engranajes necesitan tuercas M4, que deben ser pegadas en su lugar.

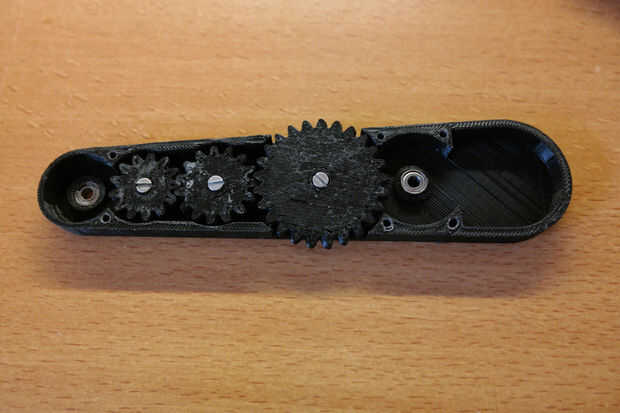

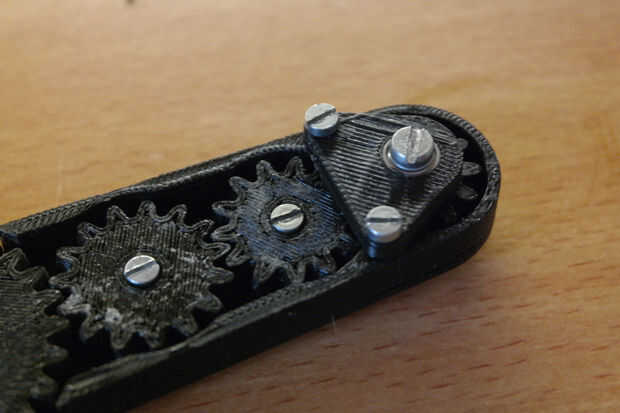

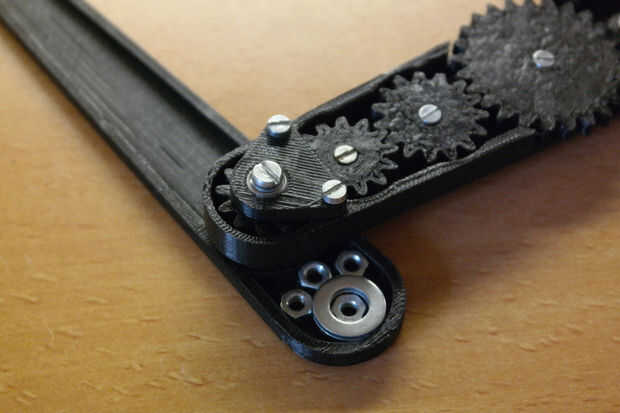

4. Monte los 3 engranajes ralentí en la manecilla de las horas. El cojinete debe estar hacia abajo y el engranaje de 25 dientes (el más grande equipo) deben colocarse primero. Después de eso, hay sólo una forma que se ajusta correctamente.

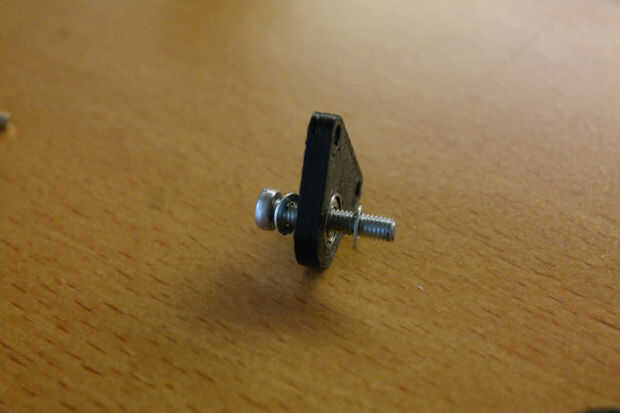

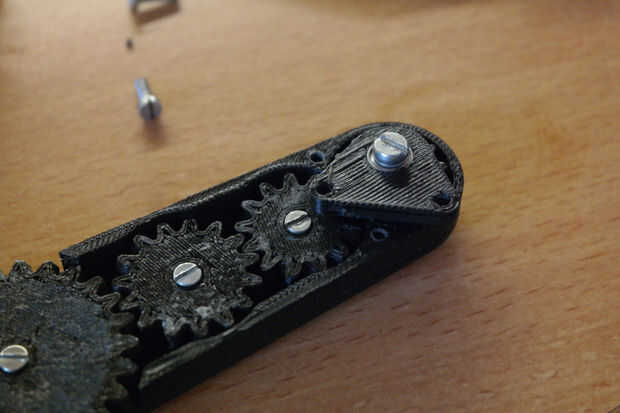

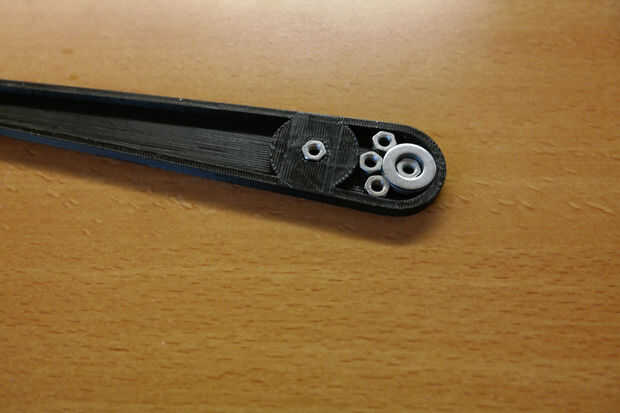

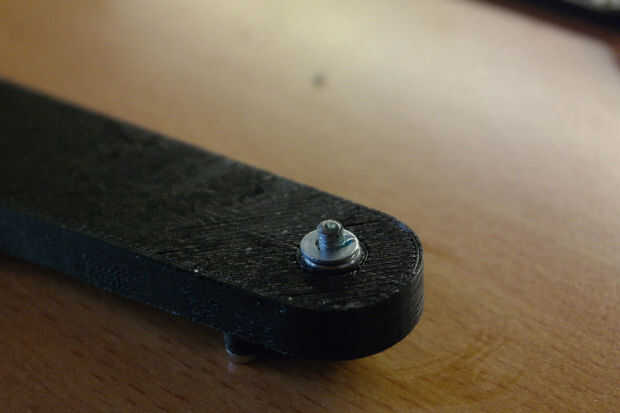

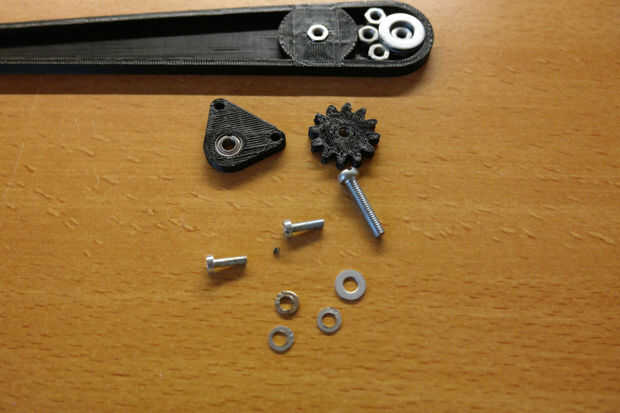

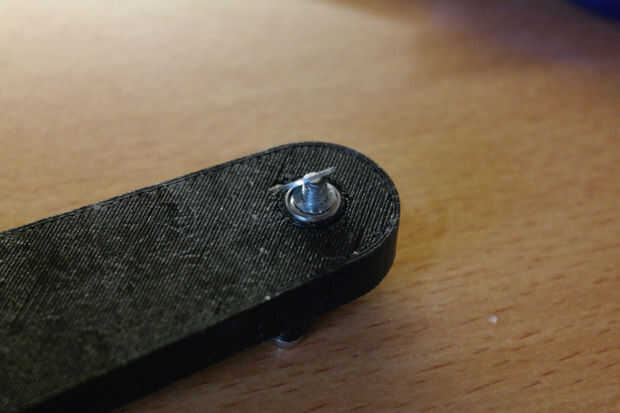

5. Monte el la manecilla minutero con el montaje de tuercas y arandelas que se muestra en las fotos. Use locktite en la manecilla de los minutos cuando se ajusta a derecho.

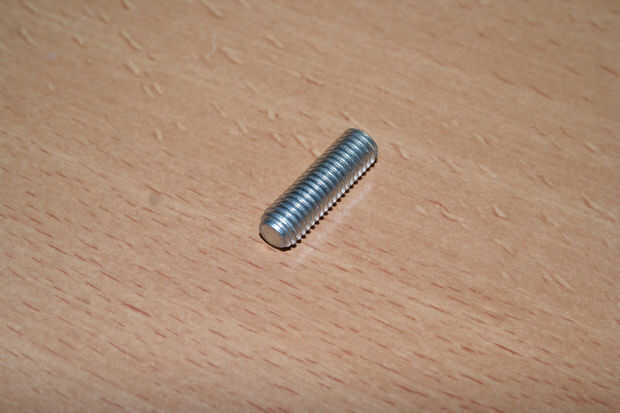

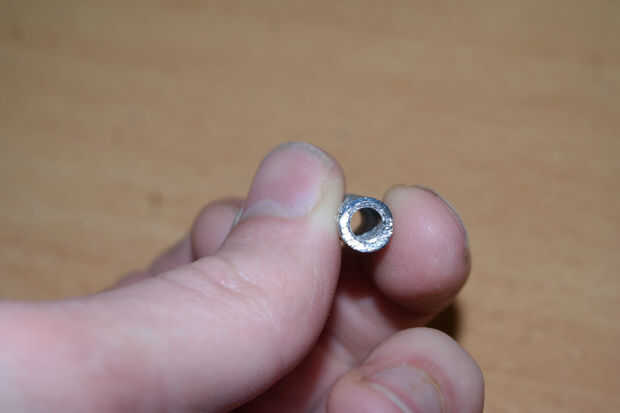

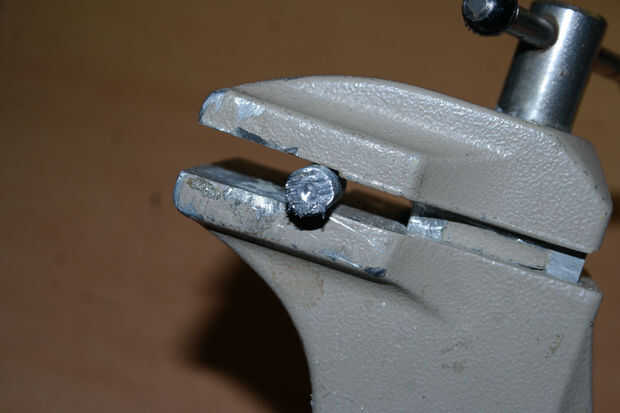

6. Perfore un agujero a través de lo 25mm rosca M8. Empezar de pequeño (2mm) y trabajar su camino hasta 4,5 mm como mínimo. Trate de mantenerse tanto en el centro como sea posible.

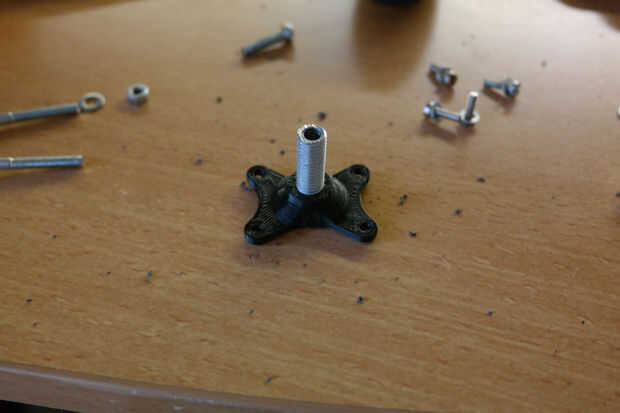

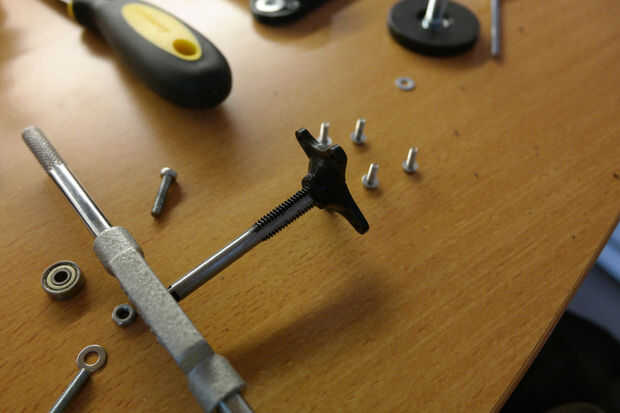

7. Toque una rosca M8 en el soporte de la aguja de las horas. Luego, el hilo M8 hueco del tornillo en el soporte de la aguja de las horas y cuando está en el centro, péguelo.

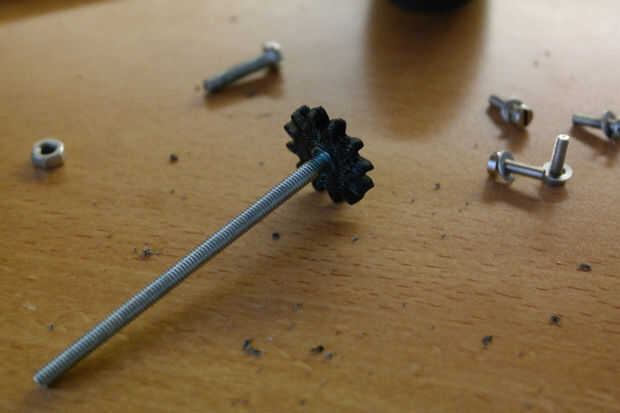

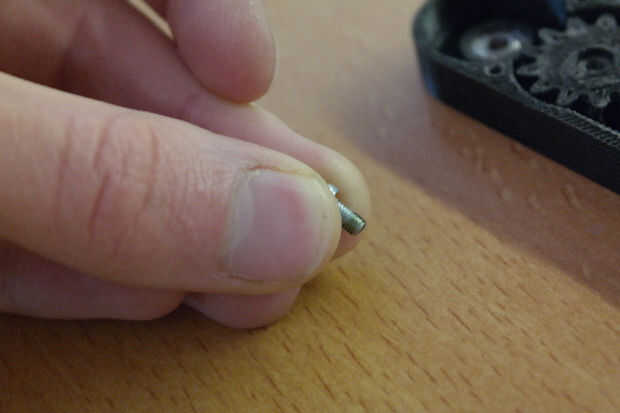

8. Conecte el hilo de rosca M4 para el equipo receptor. Utilice pegamento bloqueo buen hilo, para sujetarla. Va a recibir la tensión la mayoría de cualquier parte en el reloj.

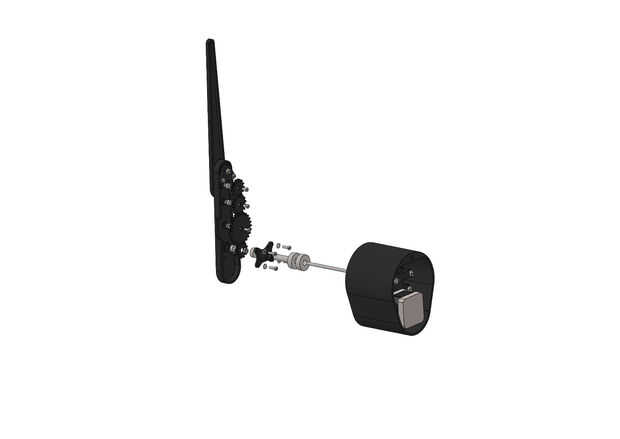

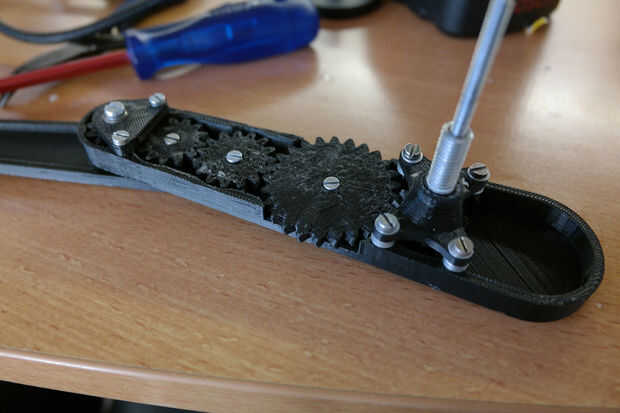

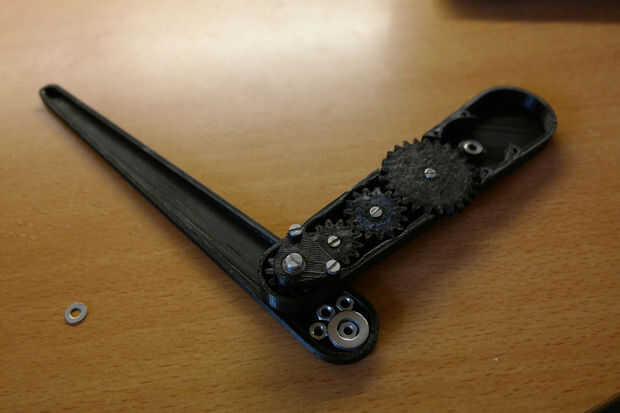

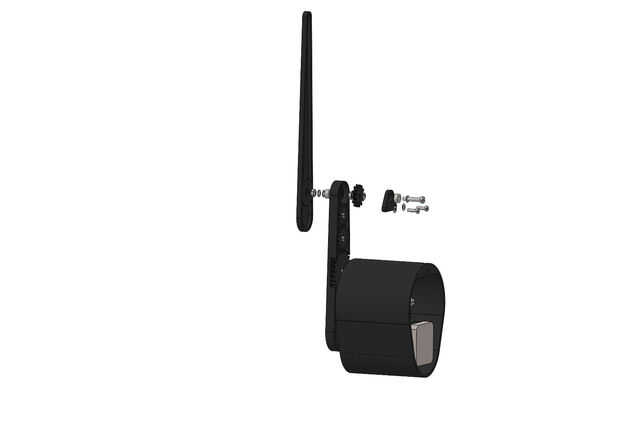

9. Monte el conjunto del soporte manecilla en el extremo, utilizando las imágenes como guía. Prueba y girar la manecilla de los minutos para ver cómo Lisa va. Si es necesario, se pueden lijar algunos de los engranajes para hacerlos correr más suave.
10. Cuando esté satisfecho que la Asamblea de mano está funcionando bien, desmontar y usar pegamento y super pegamento para roscas debidamente a todo en su lugar.
