Das Blinken Bonken! Una bola de arduino lanza plataforma de juego. (10 / 11 paso)

Paso 10: Conectarlo

Ahora es el momento de este lío de alambre juntos!

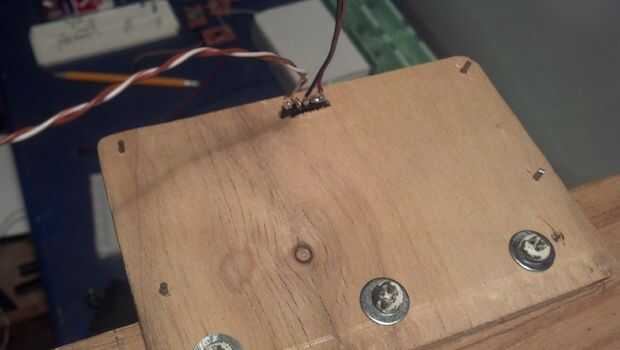

Los cables del sensor de presión

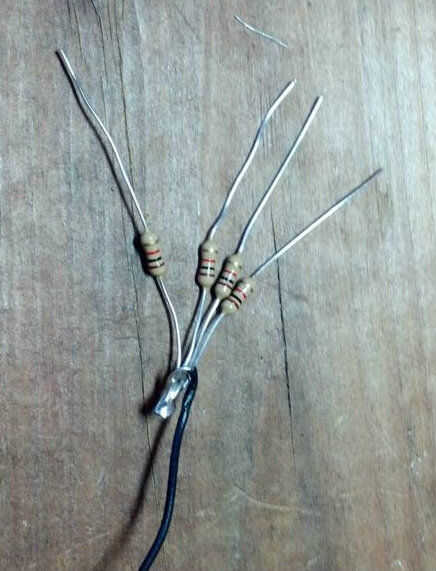

  1. La soldadura a uno de los extremos de los cuatro de las resistencias a un cable que irá a tierra.
  2. Cortar 4 tramos de cable que llegará desde donde todos los cables del sensor vienen juntos a donde se montará el arduino.

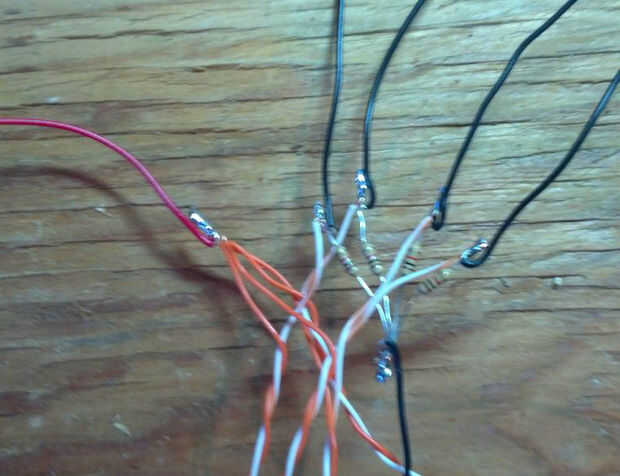

  3. Soldar cada uno de estos cuatro hilos, junto con un lado de los cables del sensor, a cada una de las cuatro resistencias.
  4. Soldar entre sí todos los cables del sensor a un cable que irá a VCC

Tira de LED reunida

  1. volver a soldar los cables de corte de la tira de LED blanco piezas, asegúrese de conseguir la dirección correcta una vez más!
  2. Suelde el cable 3 de la franja de trozos de destino al conductor del nivel de la barra tira para reunir a la banda hacia un 24 LED de la tira!

Conectores

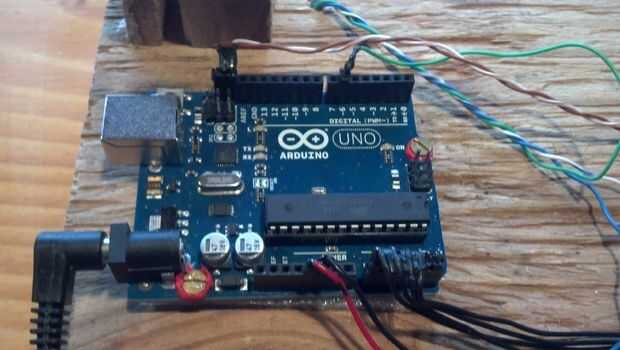

  1. Utilizar encabezados femenina un conectores para ir entre el display de 7 segmentos y Arduino
  2. Los cuatro cables del sensor de presión a un cabezal de hembra para conectar a los pines de entrada analógicos de arduino de la soldadura
  3. Utilizar encabezados femeninos para crear una potencia para el VCC y tierra pines de arduino.

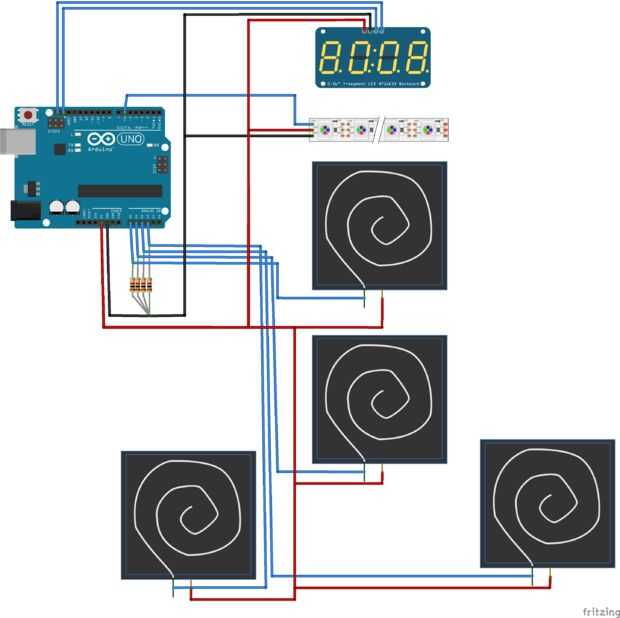

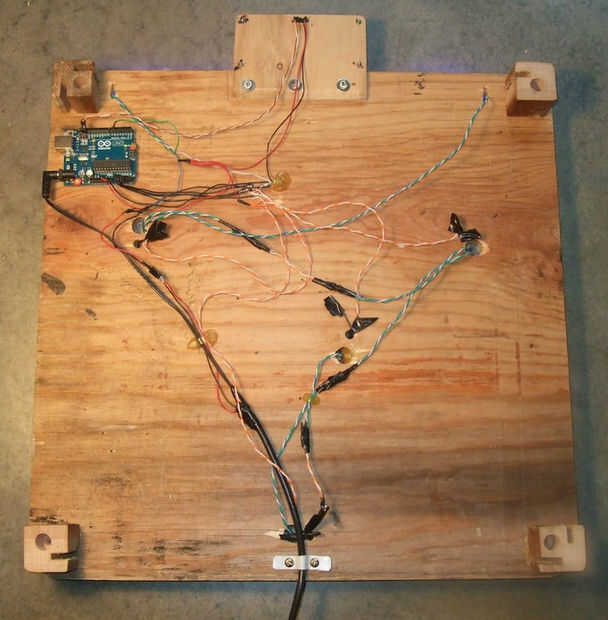

Conectarlos todos juntos según el diagrama de cableado. Cuenta que una cosa incorrecta en el diagrama de la energía (5v) para la tira de LED, que tiene que ir a una fuente de alimentación separada, no el pin de 5v de arduino.
