Paso 3: Soldar el circuito

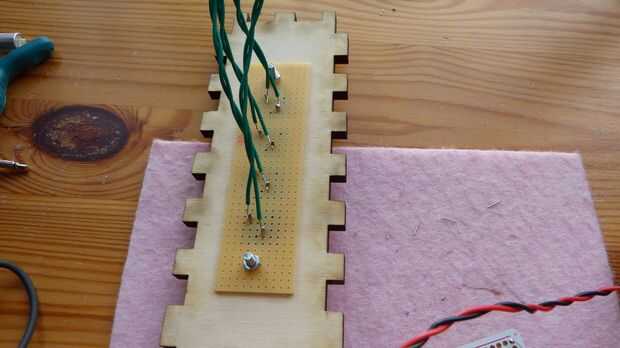

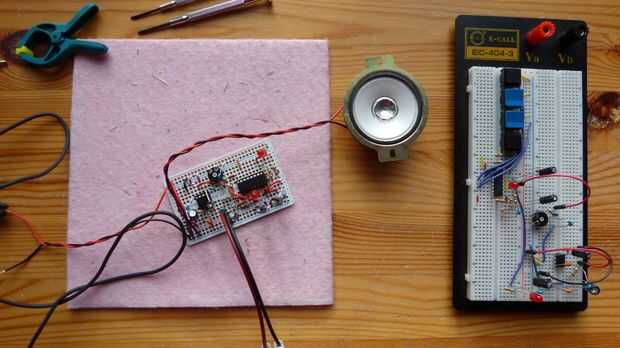

Primero corte la madera perf a un tamaño de 10x2.5cm (4 x 1 pulg) empuje los pernos de los botones de interruptor a través de la Junta de perf y soldar los cables a los pines. Al terminar continuar con la perma proto board (véase la lista de piezas). Coloque la pizarra al lado de la protoboard como se muestra en la imagen de arriba. Puesto que los diseños de la placa y la Junta de proto perma son idénticos simplemente puede copiar lo que se ha hecho en el protoboard. La Junta de soldadura puede hacerse en los mismos pasos como paso anterior descrito. Lugar el zócalo DIP 16 para el HT8950A primero y posteriormente soldar todos los componentes conectados a él. Prueba el HT8950A antes de trasladarse al amplificador LM386 (véase el paso anterior para esto). Utilizan el zócalo DIP-8 para el LM386 en vez del amplificador directamente a la Junta de soldadura. Como una regla siempre soldar un par de componentes y comprobar cuidadosamente (con una lupa si es necesario) antes de pasar.

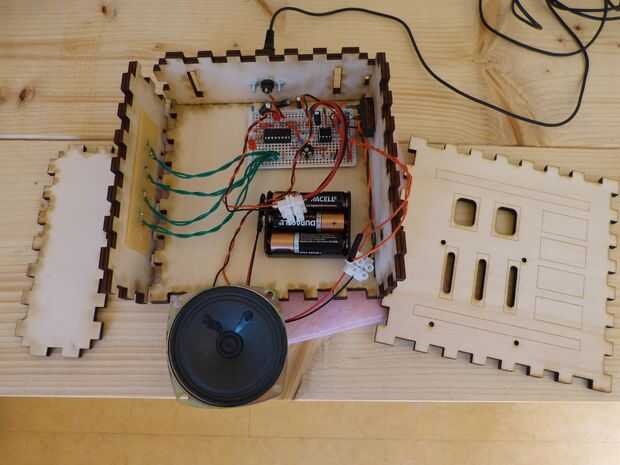

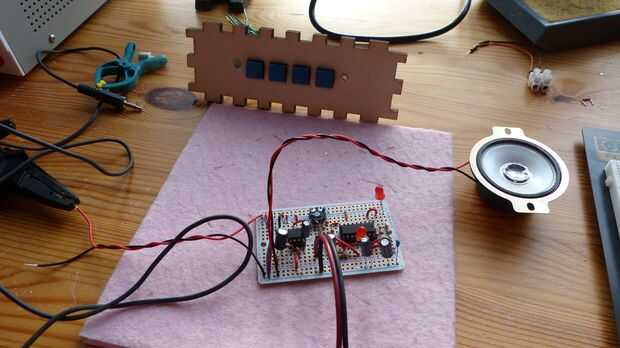

Terminada la soldadura de la Junta de proto perma prueba con el altavoz y entrada de audio conectado. Sin los botones de interruptor de conexión que debe funcionar en modo Robot. Después de la soldadura de los cables desde el interruptor de cuatro botones a los pines 2,3,4 y 5. Finalmente la soldadura de los cables del altavoz, interruptor, portapilas y audio en el tablero de proto perma. La soldadura de estos altavoces, encendido/apagado y el interruptor audio queda al paso. Soporte de la batería puede soldarse a los cables porque se sienta en la caja con la placa.
