Paso 2: Construir y probar el circuito electrónico

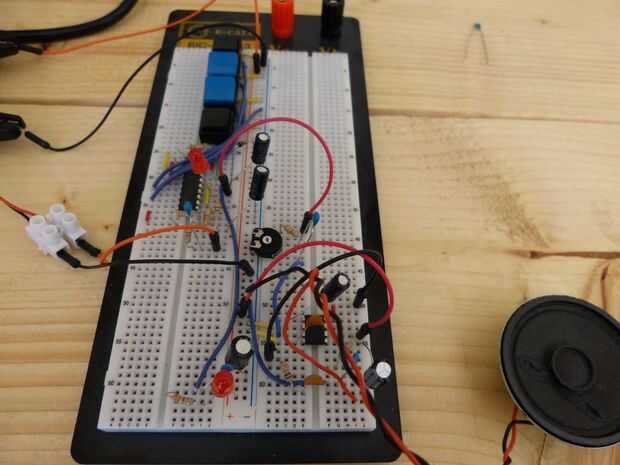

Antes de la soldadura de los componentes electrónicos a la Junta de perf siempre construir y probar el circuito en un protoboard. Esto asegura que el circuito electrónico funciona como se espera y componentes se intercambian fácilmente en caso de quiero experimentar con el circuito. Revise cuidadosamente los esquemas al conectar los componentes electrónicos a la protoboard. Este circuito se puede construir en pasos de lo que es menos abrumadora. En primer lugar construir el circuito necesario para que funcione el modulador de voz HT8950A sin el amplificador LM386 e incluso sin conectar pines 2,3,4 y 5 para los botones de interruptor. Cuando esta parte del circuito está lista enchufe el micrófono en el protoboard, o utilizar algún otro audio. Ahora Conecte el altavoz con un cable conectado a la clavija 12 (AUDIO) y otra a tierra. Aplicar alimentación con 3 pilas AAA o utilizar un banco de potencia (4.5V DC). Si todo va bien el modulador de voz debe operar ahora pero sólo en modo de Robot (este es el modo por defecto en el arranque). El LED entre el pin 14 (TS) y el pin 11 (lámpara) se debe oscilar cuando se recibe audio, una señal de que está trabajando el modulador. Debido a su amplificación incorporado el sonido de la HT8950A es audible pero apenas (es mejor cuando se conecta un auricular). Con el trabajo de HT8950A puede mover al siguiente paso. Si esta parte del circuito no funciona cuidadosamente Compruebe los componentes y la forma en que están conectados. Otra vez compararlo con los esquemas.

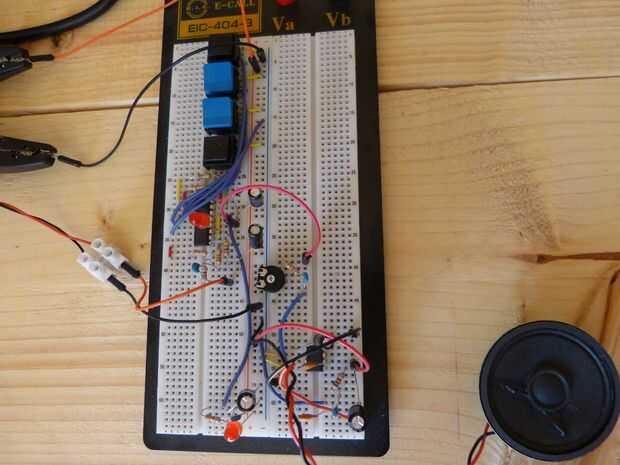

A continuación conectar 2,3,4 y 5 para los botones. Ahora el tono puede ser aumentado y disminuida (pines 3 y 4) y el modulador se puede cambiar de Robot (pin 2). El botón de Vibrato conectado al pin 5 alterna el modo Vibrato encendido y apagado. Con todas las funciones de la HT8950A trabajando puede mover al siguiente paso.

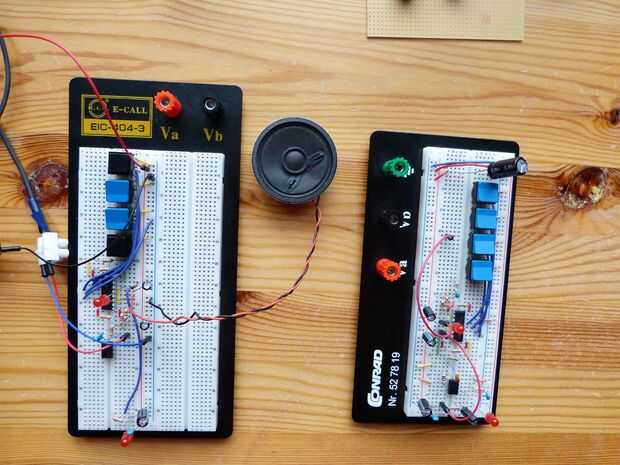

Por último añadir el amplificador LM386. PIN 3 del amplificador está conectado a la salida de la HT8950A. Con el amplificador conectado añadir el altavoz y el circuito de prueba. El volumen del sonido puede controlarse con el potenciómetro de 250 ohmios. En este punto el circuito debe ser completamente funcional y puede mover al siguiente paso.
