Paso 5: Los cables de la toma.

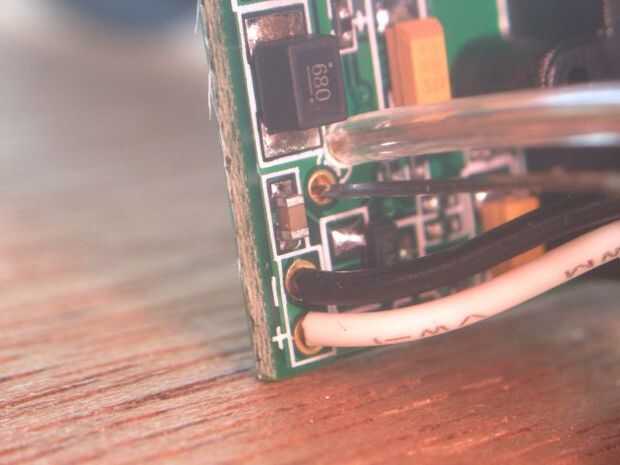

Desoldar el mic de la Junta, observando la polaridad. También desoldar los dos cables cortos desde el micrófono. Si te fijas bien verás que el cable negro (-) se suelda a una almohadilla con los rastros que el caso del elemento de micrófono mientras el cable blanco (+) está en el teclado sin conexiones a la caja. Esto es importante porque los micrófonos de condensador son sensibles a la polaridad y no funcionarán si invierten. Incluso podría quemar el preamplificador si invierten, entonces el elemento nunca funcionará de nuevo.

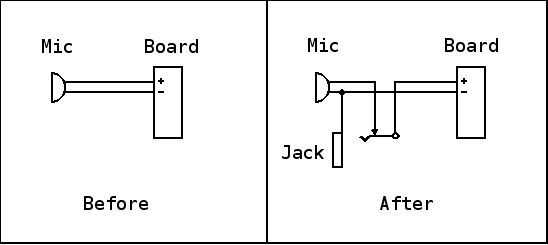

La soldadura de los escudos largos al terminal de barril de la toma de teléfono. En mi caso que el agujero era demasiado pequeño para ambos escudos entrar en el agujero terminal, envuelto alrededor de la otra pantalla y me lo soldó de esa manera, pero ver si puede torcer los dos juntos y todavía obtener en el agujero. luego de la soldadura de los cables del centro, uno por cada uno, a la terminal de punta y y terminal de interruptor de punta. Si usted ha utilizado a un jack stereo como lo hice, deje el terminal de anillo.
Escudo de soldadura ahora el micrófono en el cable del interruptor de terminal, el - (conectado a tierra al caso) almohadilla y centro al otro. Se trata de cerca, así que asegúrese de que el alambre central no es tocar la almohadilla de otros o el caso. Suelda el otro cable a la Junta, centro + y shield -. Decidí que sería más fácil soldar hacia el lado opuesto de la original, desde la parte trasera en lugar de ir alrededor de la frente.
Compruebe que todas las conexiones de soldadura de puentes.
