Hola,

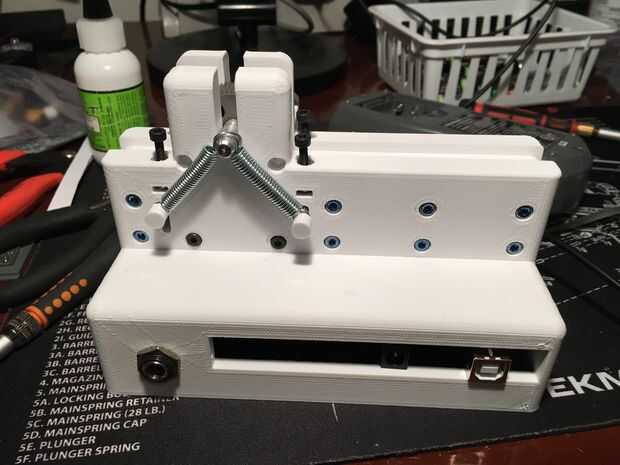

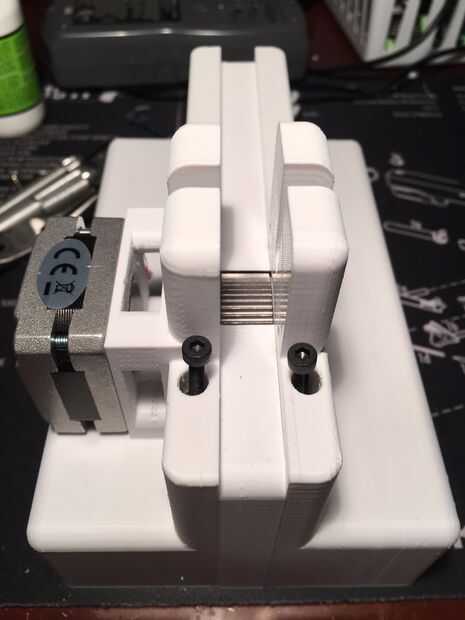

Este es mi cuarto en una serie de proyectos con respecto a los micrófonos de cinta. En esta ocasión, vamos a hacer un un impreso 3-d, controlada por Arduino, pedal activado corrugador de cinta para hacer un elemento de la cinta un broche de presión de la ondulación.
He hecho el título en ésta un poco más genérico, ya que estoy usando un conjunto de engranajes de un arrugador de la cinta de arte, y sospecho que además de micrófono de cinta de DIY'er, otros pueden estar interesados en utilizarlo para las fabricaciones.

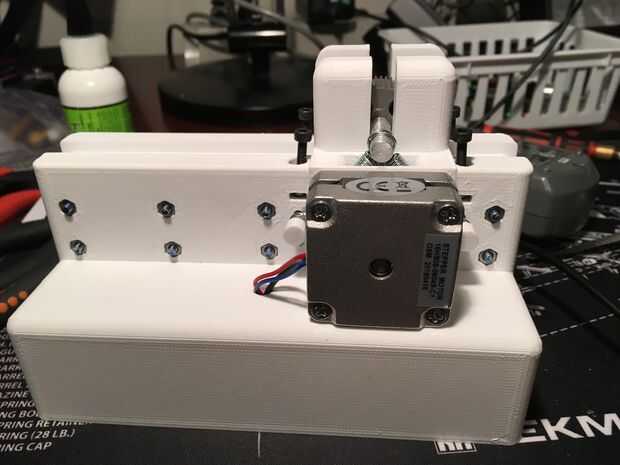

Nota: Mientras esto funciona muy bien, por supuesto el momento que termino algo, inmediatamente empiezo a buscar áreas de mejora. Así, la versión 2.0 será en las obras en un par de meses (quiero terminar mi sintonizador de cinta 1 º). Las mejoras serán un motor paso a paso más grande (que requerirá aún un paso a paso con un eje de longitud personalizada). Y 1" amplia. Sin embargo, como los engranajes más amplios a un costo más alto, estoy poniendo este instructable hasta ahora, como una alternativa menos costosa. Los engranajes utilizados en este proyecto son considerablemente más baratos, como $20 para dos personas (con un diametrical de la echada de 48). Donde para hacer engranajes personalizados con diametrical de la echada de 64 y 1" ancho (y uno con un cubo para un tornillo de ajuste), será probablemente del orden de $40 y requiere que comprar sistemas múltiples. (Es probable que te ofrecen los juegos extras que termino con venta al costo, para los interesados.)
Trabajé con la gente en www.omc-stepperonline.com a trabajar a un paso de eje de longitud personalizada (eje de 40 mm, con un corte de 30 mm D) para mí. Seguir adelante y llegar a ellos ahora una versión con un motor paso a paso más grande para utilizar en este proyecto (mientras que el paso a paso utiliza ahora, funciona, creo que es un poco en potencia). Si puedo conseguirlos para ofrecer esto como una parte común, actualizaré este instructable con el número de pieza. De lo contrario, para los interesados, por favor mensaje yo, y yo arreglaré un pedido como tengo que comprar un mínimo de 3 motores PAP de ellos para obtener la longitud del eje personalizado.
Una vez que los grandes engranajes y paso a paso, actualizar todos los archivos STL y actualizar este post.
Objetivos: Cuando manualmente mediante la elaboración de engranajes de prensado a mano, me di cuenta de que si usted hizo una pausa en cualquier punto de la cinta de corrugado, podría ver ahí al examinar más tarde la cinta de opciones. Por lo tanto, me preocupaba de consistencia. Además, casi todos de los corrugadores de cinta que había visto, eran toda la mano arranca. Así que pensé que vendría para arriba con algo con una impulsión del motor. Lo hice por varias razones. 1) quería ser capaz de tener la marcha del motor a una velocidad constante, para ayudar a acanale las cintas constantemente. Pero también, así que realmente pude jugar con la velocidad, para definir a algo fácil de trabajar. 2) pude configurar la longitud de tiempo que el motor funciona y 3) lo más importante, quería tener ambas manos libres, para poder alimentar la cinta y agarrar en la salida. Así que es un pedal para lo del viaje.
También quería marco imprimible diseño un 3-d, mientras que sería luz en peso, no importa tanto, como usted no mano lo que pone. Además, quería que la capacidad de editar el archivo de CAD más adelante y hacer los ajustes para engranajes diferentes tamaños. Por ejemplo, sería un broche de presión para modificar el diseño para dar cabida a un engranaje más amplio o uno que era más grande en diámetro.
Pasé algún tiempo hablando con algunos expertos en el campo y me dicen que utilizan engranajes de 48 o 64 diametrical de la echada para ondular sus cintas. Los engranajes fabricación que he estado usando para estos proyectos son 48 diametrical de la echada. Seguiré mi búsqueda de un adecuado engranaje de 64 diametrical de la echada. Pero estos engranajes son muy buenos.
Si alguien sabe de un fabricante de equipo que juega bien con DIY'er y hacer cantidades pequeñas de engranajes, agradecería su opinión.
