Paso 2: La puerta no y el circuito del conductor MOSFET
elementos necesarios:-

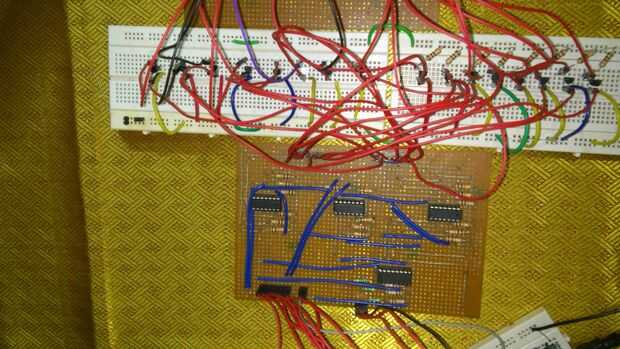

16 MOSFET (2n7000a), resistores * 28 (100 k ohmios), ohm(11) de 100 resistores, resistores * 8 (100 ohm o 220 ohmios o 1 ohmio de k según el brillo deseado utilizamos 100 ohm). En este circuito que hice uso de 3 no puerta IC, IC de DMUX 3 de 1 a 8, 16 Mosfets, resistore y cables. Las puertas no utilizadas son simplemente como una etapa intermedia entre las salidas de pin del microcontrolador y el base del mosfet y este no es realmente necesaria ya que la base de lo mosfet tiene alta impedancia y el microcontrolador puede utilizarse para conducirlos directamente.
Resistores se utilizan como pull-down resistencias para que las salidas no quedan flotando. Esto asegura una lógica 0 a la salida incluso si la entrada está flotando. DMUX IC es un componente opcional, el proyecto puede realizarse sin el uso de este, pero el uso de DMUX resulta en una disminución considerable en los pines de salida de la mbed para. DMUX utilizamos es 74HC138. Este dmux es un dmux baja activa que significa que cuando se selecciona la línea 1 será 0 voltios con las otras 7 líneas a + 5 voltios. Hay 8 + 3 pines se requiere del microcontrolador fuera de las cuales 8 se requieren para la seleccionar de la 8 columna no puertas. 3 son para la fila seleccionar dmux de 3 a 8.
El circuito del conductor MOSFET es como se muestra la entrada a la base se da desde el microcontrolador o la salida no de puerta (si se utiliza como etapa intermedia). Luego el desagüe de lo mosfet es tirado a + 5v con una resistencia limitadora actual, esta resistencia determina el brillo del LED. Del drenaje se da otra conexión al cátodo de los LEDs en cortocircuito juntos. los ánodos de los LEDs que están en corto circuito se conectan a otro MOSFET y la conexión de base de este MOSFET también proviene el pin del microcontrolador o no la puerta. La fuente de ambos el MOSFET esté conectado a tierra. + 5 voltios puede ser dado con cualquier cargador de móvil de 5 voltios o una simple fuente de alimentación regulada.

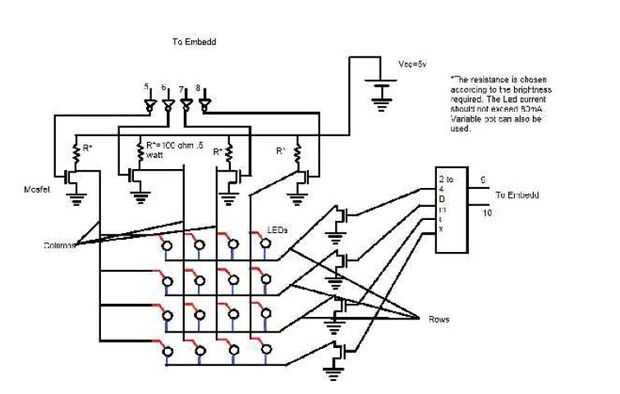

El circuito que se muestra explica la conexión para una matriz de LED de 4 por 4, el circuito es similar a la del circuito real de 8 por 8 pero el arreglo no está en el patrón de estrella, este circuito se realiza sólo por la comprensión y el mismo circuito se puede ampliar a la 8by 8 LED estrella patrón que consta de 64 LED usando MOSFETs más 8.
