Curiosamente pequeño interruptor Audio (1 / 5 paso)

Paso 1: Materiales y herramientas

Materiales

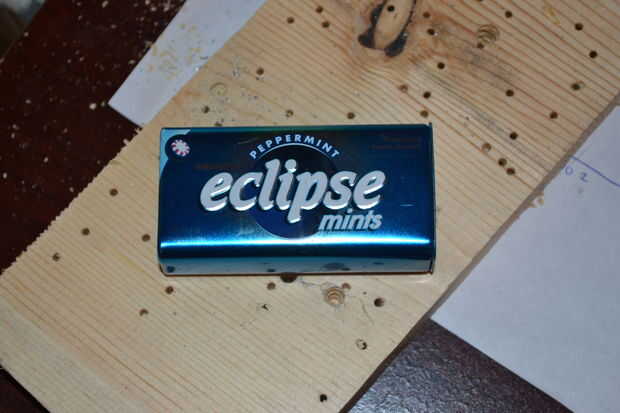

  • Recipiente pequeño; Gratis - $2; Una lata pequeña de menta funciona perfectamente pero recintos de otros tipos, formas y tamaños también funcionará.

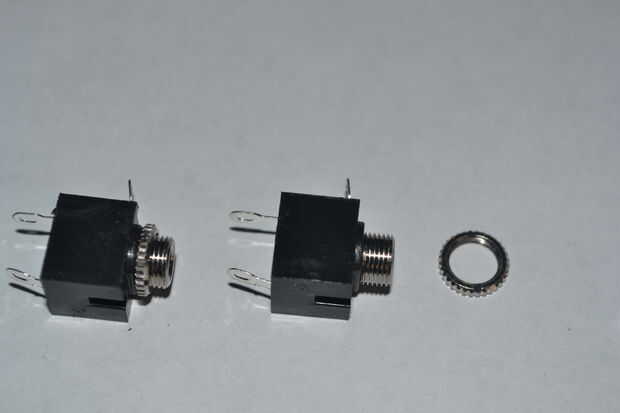

  • Stereo Audio Jack hembra, 3 x; $6.61/10, eBay ; Posiblemente un punto de salvamento.

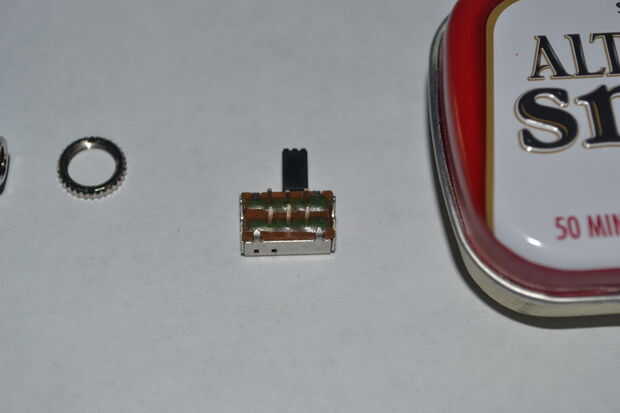

  • Interruptor de DPDT; <$ 1, eBay; Otro elemento de posible salvamento. He encontrado mina en mi caja de interruptores así que no estoy seguro de donde provenían.

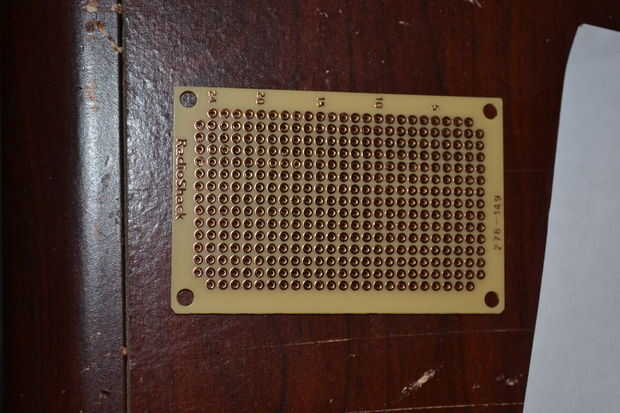

  • Tablero del prototipo; <$ 0,50, eBay; Pero no es necesario colocar todo a un tablero de proto (estilo pad aisladas) hace alineando los agujeros en el caso más fácil y todo solo un poco más aseada y más robusto.
  • Cinta aislante
  • Alambre

Herramientas

  • Equipos de soldadura
  • Taladro

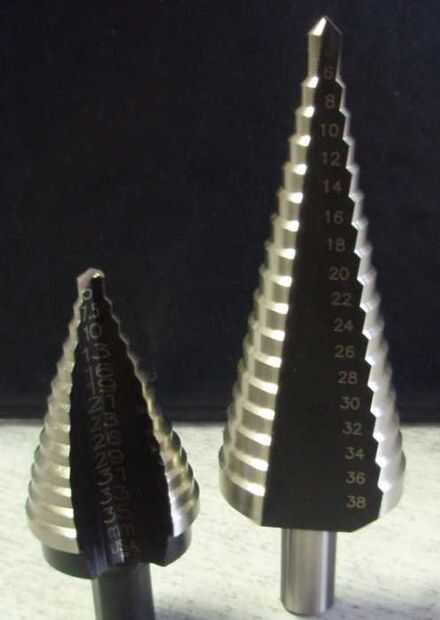

  • Pedacitos de taladro; Un taladro de paso es preferible para esta aplicación porque hará mucho más redondos orificios en los materiales de hoja.

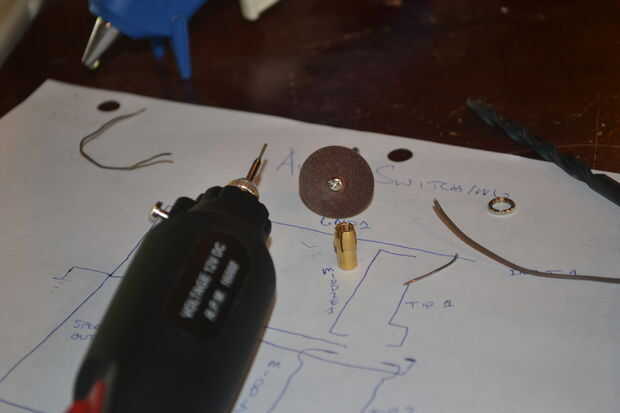

  • Herramienta rotatoria; (a.k.a. Dremel)

Usted también necesitará un cable de audio hembra-hembra para cada fuente que desea utilizar con el interruptor.
