Paso 7: PCB fabricación y montaje
EDIT: Debido a algunas peticiones, he adjuntado los archivos gerber necesitados por el fabricante para esta página. Tenga en cuenta que el problema con los puentes ha sido solucionado en esta versión. (ahora saltan a la tierra, que funciona mediante el uso de las resistencias de pull-up interna de arduino.
Encontrar un fabricante:
Tengo mi PCB fabricado en Circuitos avanzados , y aquí está el porqué:
1. Estados Unidos se basa: No me malinterpreten, que toneladas de componentes de Hong Kong de la orden directa, el cartero está acostumbrado a ver chino había estampado Sobres acolchados en mi caja, pero que importa aquí es que cuando estoy inquietos para mi junta a llegar, no tengo que esperar tres semanas para el envío!
2. $33 cada uno. sí, las órdenes de sólo $33 por Consejo para la especificación estándar. ¿Cuál es la captura? Pedido mínimo de 3, ver abajo.
3. ESTUDIANTES DESCUENTO! Circuitos de avanzada le permitirá pedir sólo uno de sus $33 cada especial para los estudiantes!
4. sin control de DFM, básicamente se asegura que el taladro y los archivos gerber son correctos antes de darles dinero.
5. libre de sorpresa con cada pedido, su popin bien ;)
Asamblea:

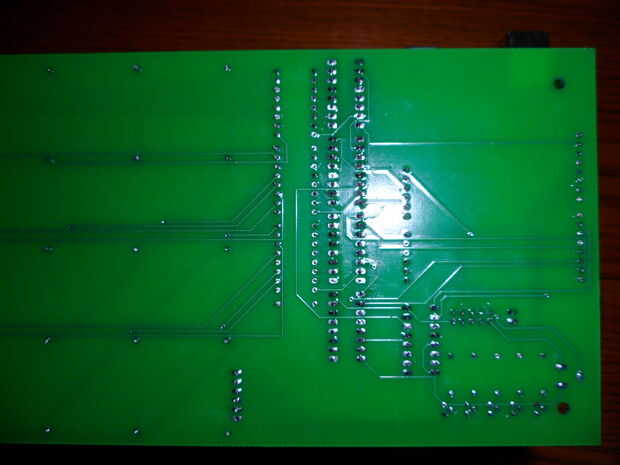

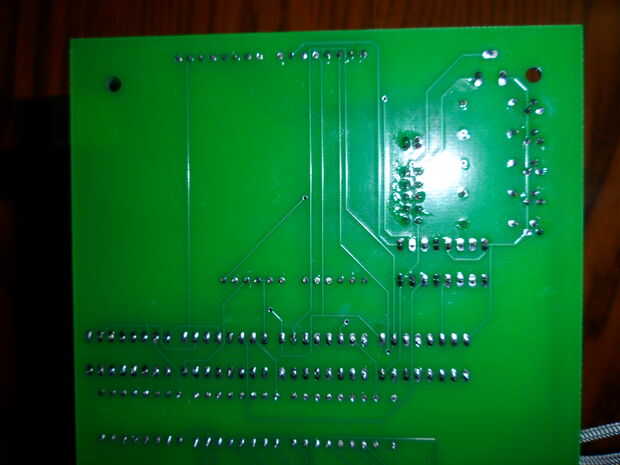

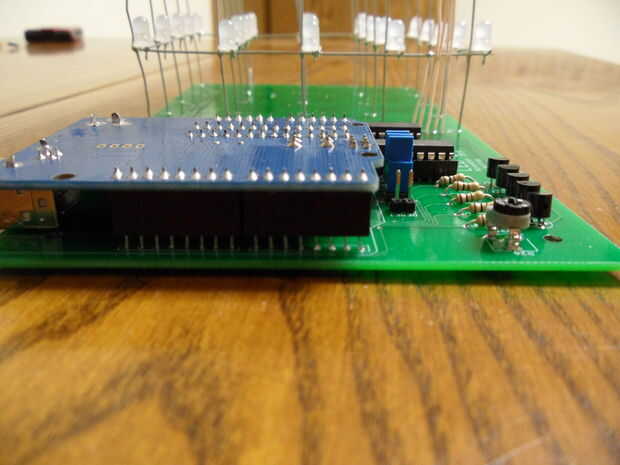

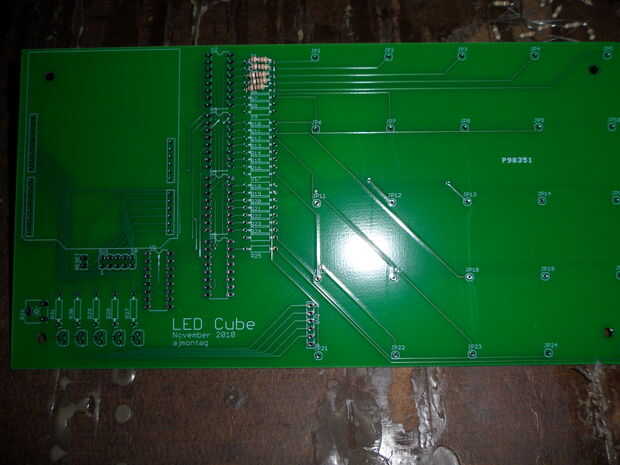

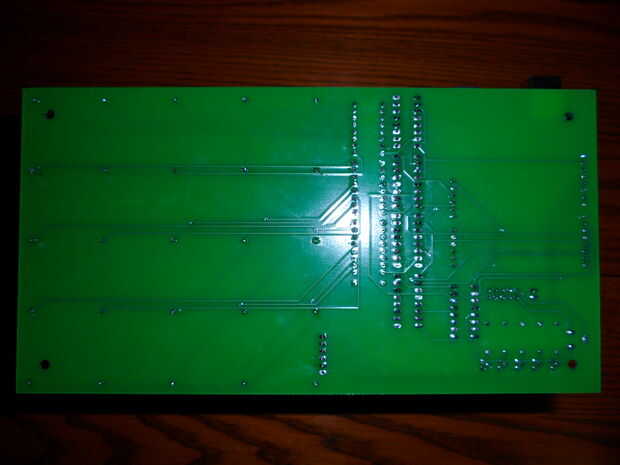

Empezar a soldar los componentes con el perfil más bajo, lo que significa altura. Comience con resistencias, luego los zócalos IC,... y termine con el cubo sí mismo último.
Utilicé todo a través de componentes de agujero, por lo que el montaje es bastante sencillo. Si nunca has soldado en un PCB antes, aquí están las claves:
1. Utilice una plancha buena, limpia. Limpie la punta con tinner de punta y una esponja húmeda.
2. calentar la parte *.
3. aplicar soldadura a la BASE del agujero.
4. permita que la soldadura a filtrarse en el agujero antes de quitar el calor. (sobre un medio segundo)
* Ser prudente no sobrecalentamiento de componentes que contiene semiconductores, como que se dañan fácilmente por el calor. Que utiliza sockets para todos los chips DIP (decodificadores)
