Cubo del LED con Arduino y PCB personalizado (2 / 8 paso)

Paso 2: Construcción de cubo

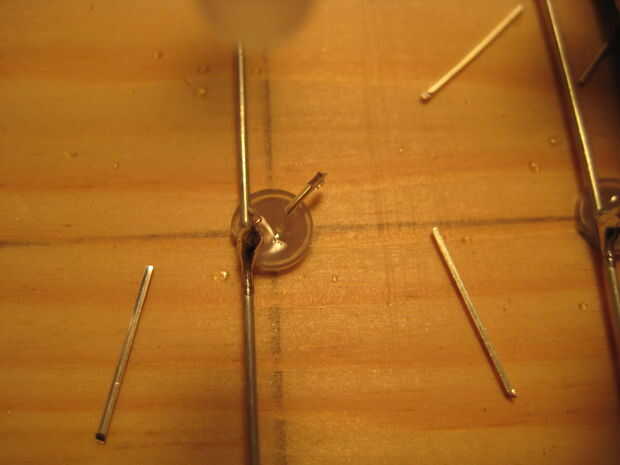

El primer paso es construir el cubo de LEDs.  Mi LED era muy barato y los conductores eran muy cortos.  Por esta razón utilicé alambre adicional, que funcionó muy bien.

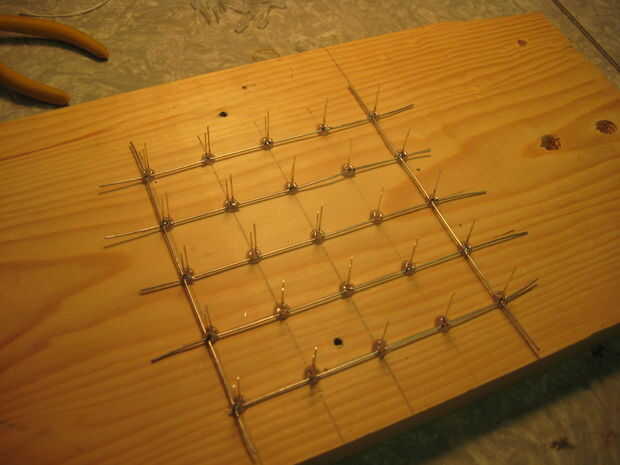

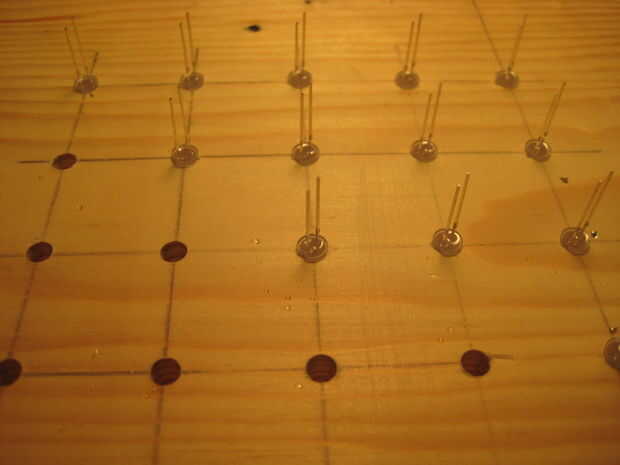

En primer lugar, hazte una plantilla de madera para sostener los LEDs cuando suelde.  Espaciados mina 1" aparte.  Todos los cátodos (-) en el plano de la soldadura.

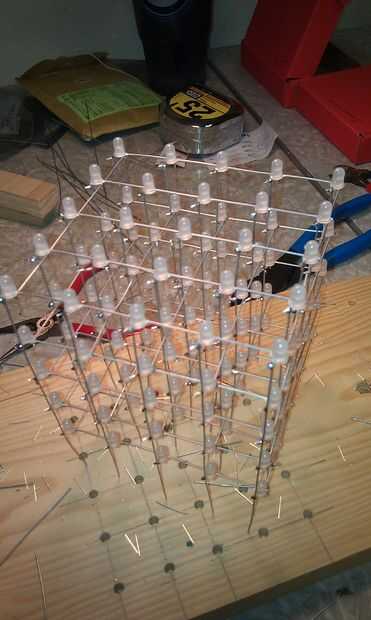

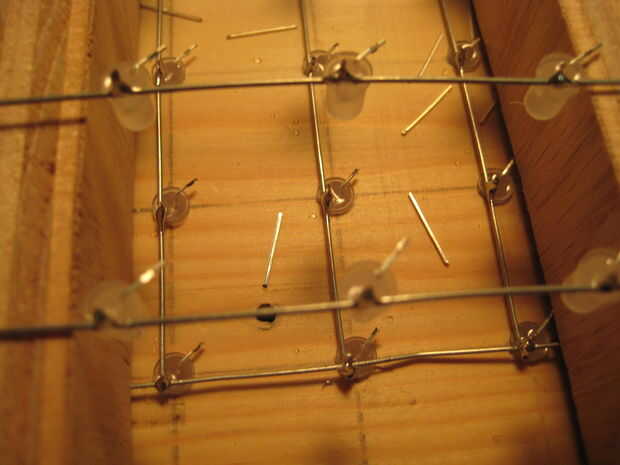

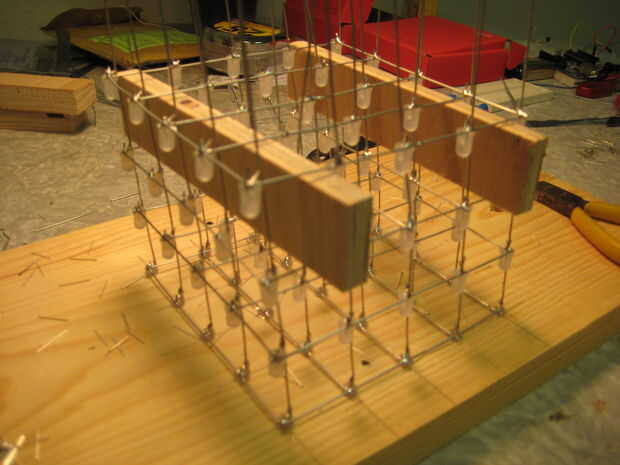

Una vez que tengas todos los 5 planos de hecho, su tiempo para subir!  Utilice a un espaciador de 1" entre los planos que usted suelde.  Ser que ejecuta suficiente cable vertical para todos los planos de 5 y luego algunos extra.

¿Hacer? ¡ Felicidades! Usted acaba de hacer unos 300 juntas de soldadura!

Dudas: Al terminar, parece que se inclina el cubo, y eso es porque lo hace.  Al montar los planos a los alambres verticales, até al mismo lado de la cabeza de LED cada vez.  Para evitar esto, se alternan qué lado del cable Conecte al cable vertical.
