Cubo de Turner (Manual de la máquina) (8 / 9 paso)

Paso 9: 4 cubos anidados

Aquí voy a mostrar cómo hacer 4 cubos anidados.  Son fáciles de hacer entonces los cubos flotantes gratis, simplemente porque hay menos operaciones a cada lado.  Me pasé 4 horas hoy en esto (ya tenía un cubo hecho, sólo el torno funcionó de hoy), más de que era yo no trabajan muy duro/ajuste.  Una vez que los primeros 2 lados hechos, roto hacia fuera los lados últimos 4 en una hora y media.  Así todo, apuesto que se podría hacer en 3 horas de trabajo duro, una vez que sabes lo que estás haciendo.

Empezaremos con los cálculos.  El cubo comenzó en 1.900 después de moler, y he querido 4 cubos.  Decidí mantenerlo simple y marcar la diferencia entre cada 0.500 del cubo (en comparación con 1.900/4 = 0.475 diferencia).  Por lo que los cubos son 1.900, 1.500, 0,900 y 0,400.

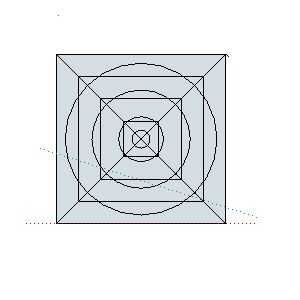

Para los tamaños de alesaje, I elaboró los 4 cubos en Google Sketch, dibujó una X para encontrar el centro y utiliza la cinta métrica para encontrar la distancia de esquina a esquina de cada uno.  Luego dibujé a círculos (Asegúrese de mantener los diámetros de los agujeros menos entonces las distancias de esquina a esquina.)  hasta que pensé que se veían bien.  En retrospectiva, habría hecho los diámetros de alesaje más cerca a las distancias de esquina a esquina, creo que se vería más limpia.  Tal vez voy a hacer otro.  Puesto que la diferencia de cubos es 0.500, la profundidad del agujero es la mitad de la (tan 0.250).

Los cubos son 1.900, 1.400, 0,900 y 0,400.  Los taladros son 1.700 x 0,250, 1.100 x 0.500 0.500 x 0,750 y el agujero es una broca de 13/64.

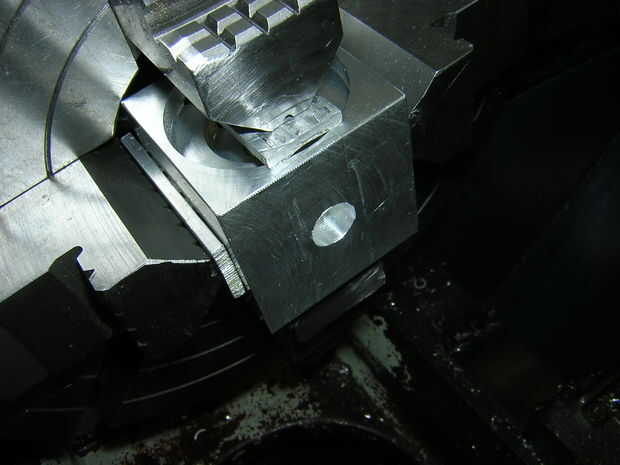

-Ahora podemos empezar!  Poner el cubo en la mandíbula de 4 y marcarlo en.

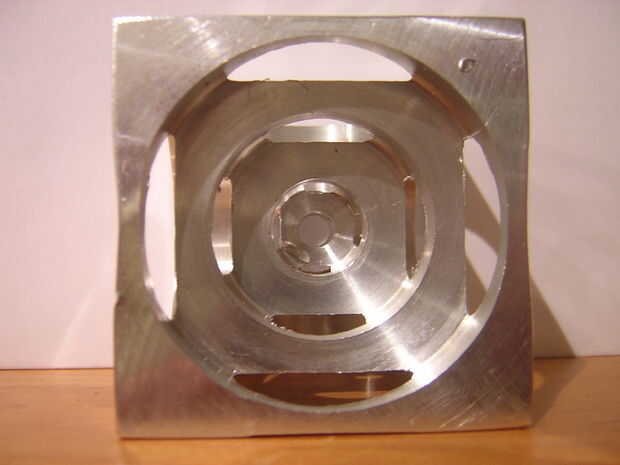

Nota: Por un lado, apretó el vicio demasiado, y ahora hay guiones a lo largo de la cara del cubo.  Era la parte 5 que hice, creo.  5 º o 6 º.  Así que tenga cuidado cuando apriete, mantener apretado para el mecanizado seguro, pero no apriete tanto que aplaste el aluminio.

-Centro de taladro, taladro 13/1 de 64 en profundo, taladro 7/16's quede la punta 0,750 profundo, taladro 1 1/16 así que la punta es 0.500 profundo y para que sólo aparezca el diámetro del taladro 1 5/8ths.  (Te lo digo ahora, nunca he trabajado exactamente cuánto a áspero con los pedacitos de taladro.  Si pones la punta a la profundidad del agujero, nunca será atornillar para arriba (porque el ángulo de la punta de taladro irá en el orificio más pequeño, por lo que el diámetro que esté haciendo no será a profundidad.).  Que tenga más aburrido que hacer, pero eso está bien.  Experimentar y averiguar lo que funciona).

-Conseguir establece la herramienta aburrida, establece centro de altura y tocar en la cara del cubo (uso el papel!)

-Establecer el indicador de dial en las formas y se mueven en a la primera profundidad de taladro.  No deje espacio extra para rebajar, lo que estamos haciendo es aburrido.  No importa si hacéis más grande a más pequeño o más pequeño al más grande, ya que nosotros no estamos socavando, y siempre se adjuntarán los cubos.  Lo hice más grande a más pequeño, porque después de desbaste con los taladros, parecía raro.  (Otra vez, cuando desbaste, siempre hacer el taladro agujero más pequeño/menos profunda si tienes dudas.  Es mejor tener a aburrir más, para luego tener un agujero demasiado grande, áspero).  Así que si estás haciendo el agujero 0.750 primero, luego mueva en 0.753 (Recuerde que la anchura del papel!) y establezca 0 allí.

-Comenzar a desbastar la profundidad del agujero, a 90 en el reloj comparador (excepto la profundidad final para último!).  Entonces áspero el diámetro del ánima.  Como antes, en su paso del diámetro final, ir a 0 en el indicador de dial (profundidad) y hacer tu corte de cara, para que tengas una buena transición entre el diámetro y la cara.

-Repita para los otros 2 calibres.

-Chaflán si te gusta, no lo hice para éste, porque voy a tirar en un vaso de chupito acero para tratar de pulirlo, y que rompen las esquinas.  Además, sabía que sería malo duro para presentar los bordes de los cubos internos, ya que éstos están fijados, y pensé que se vería gracioso si los cubos externos y los taladros fueron chaflanados y los cubos interiores no.  Así que salí las esquinas afiladas por ahora, el vaso liso apagado un poco (y ojala les liso igualmente).

-Repetir en los otros 5 lados (Recuerde hacer lados opuestos, parece de un dado!  Hacer 1 y 6, 2 y 5, 3 y 4)

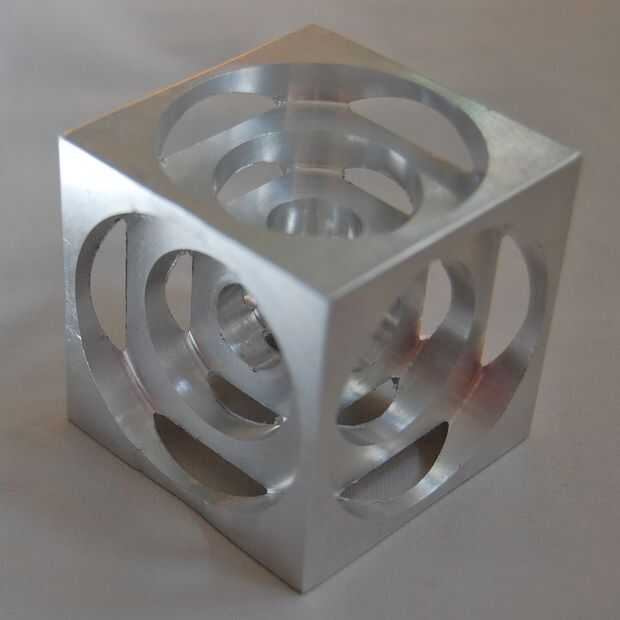

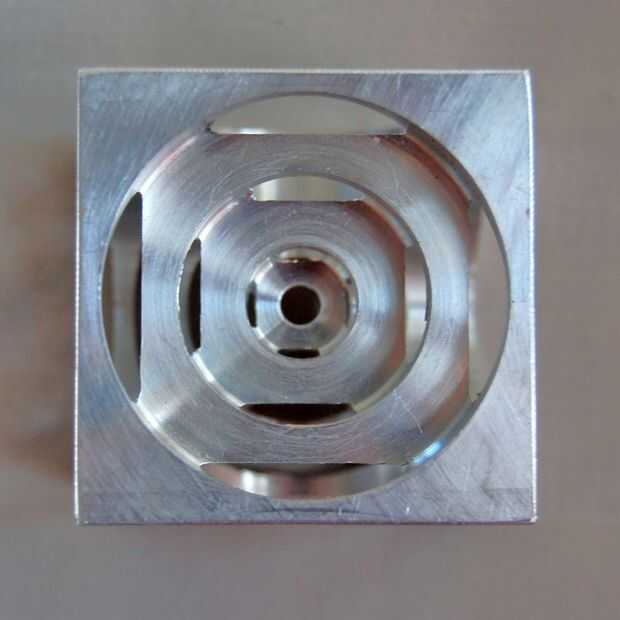

Y ahora tienes 4 cubos anidados!  Creo que anidados lucen mejor en las fotos y es más agradable de mirar, pero los cubos flotantes gratis son más fresco y más mente que sopla, mejor jugar con.

No tomar muchas fotos, no hay mucho que ver.  Sólo imaginar todas las fotos de los pasos anteriores, pero pensar en cubos de 4, no 3 y olvidar las socavaduras.  Me gustaría que tomó una foto después de todo el taladro desbaste bits habían ido, así que usted podría ver lo que parecía, pero bueno.
