Paso 7: Subvaloración + biselado

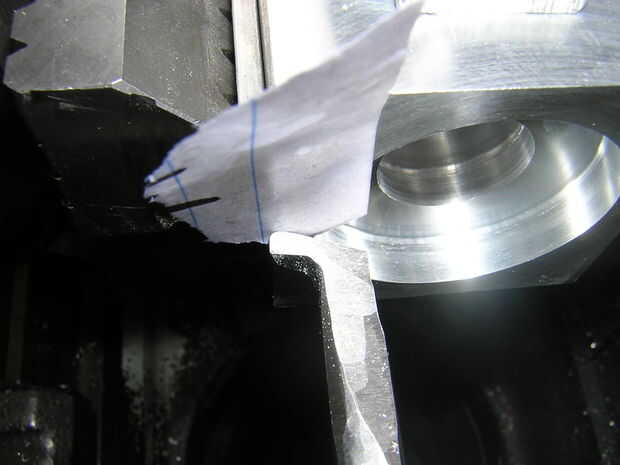

1) Coloque la herramienta de corte en conjunto a la altura del centro toque en la cara del cubo con el papel, al igual que último paso con la herramienta aburrida. (Cuadro # 1)
2) mover a un lado, establecer el indicador de dial otra vez, pero esta vez hacia completa profundidad (0.625 + 0.003 para el papel) y el indicador de 0.
3) ahora necesitamos tocar en el borde del agujero y el Cruz Deslice mano rueda micrómetro el anillo se establece en 0 (ya que sabemos que los agujeros tienen que ser 0.200 y 0.350 más grande). Mover la herramienta a la profundidad (sólo cortamos a 0.615, así que el comparador debe ser a 90) y mover la herramienta al tocar el borde del agujero. Sólo gire el portabrocas con la mano y traerlo más cerca y más cerca hasta que la herramienta apenas raspa el borde. Vamos a cortar aquí, así que no te preocupes arruinar el acabado o cualquier cosa. Puede probar y utilizar el papel otra vez, pero es un lugar incómodo para y hace más complicado entonces tiene que ser. Una vez que se toca, poner el collar a 0.

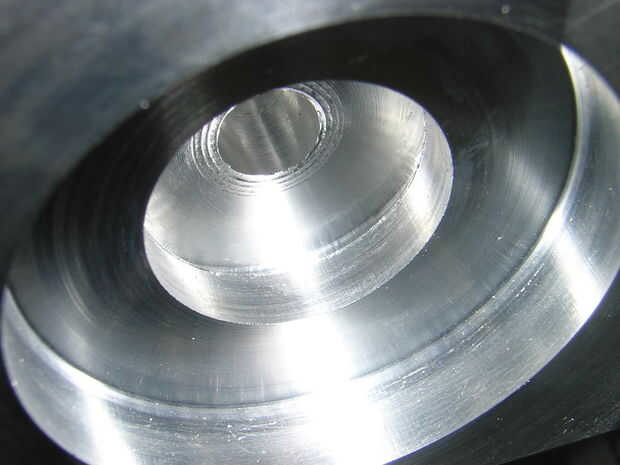

4) ahora podemos encender el torno (puede sacar la herramienta, sabemos donde tiene que ir). Mueva la herramienta a la profundidad correcta y encienda la alimentación, así que comienza hacia la parte de atrás para dejar un acabado agradable. Ver el collar, así que usted sabe que cuando pasa 0 está en el borde. Apague la alimentación eléctrica y continuar con la mano. ¡ Su corte ahora, ampliando el diámetro 0.200. Al llegar a 0, 200, tire el carro 0.010 hacia usted y sacar la herramienta. Esto es así no desecho a lo largo de la cara muy bien acabada que acaba de hacer. Tire de la herramienta hacia fuera, y su primer recorte está completo! (Imagen #2)
5) hacer lo mismo para el siguiente tamaño. Toque en la cara del cubo, moverse en 0,316 (0.313 + 0.003 para el papel), fijó 0 en el indicador de dial, toque en el borde del alesaje (diámetro 1.500), fijó 0 en el collar de la diapositiva cruzada, encender el torno, la profundidad de corte, frente a 0 de la alimentación, alimentación de mano la socava para el diámetro mayor de 0.350 , retiro el carro 0.010 y llevar a cabo su herramienta.
6) tiempo, darle bordes agradables en sus alesajes que chaflana. Puede hacer estos chaflanes como grande o tan pequeño como quieras. Mina son aproximadamente 3/64. Para el cubo exterior, puede hacerlo en el molino cuando están haciendo el cubo, o hacerlo sólo con un archivo. Los cubos de hielo interior, seguir por aquí.
7) Utilice el avellanado para anteponer un chaflán en el agujero de 9/32.
8) utilizando la herramienta de 90 chaflán hicimos, ponerlo a la altura del centro, y chaflán los otros dos agujeros.
9) listo! Página 1 de su cubo está completa! ¿Que no estuvo tan mal, era él? Todo lo que tienes que hacer ahora es repetir las mismas operaciones en los otros 5 lados. Me parece mejor hacer lados opuestos (imaginemos un dado, hacer de lado 6 y 1, 2 y 5, 3 y 4). Creo que mantiene la mayoría del material en los lugares correctos y su fácil de marcar en cada momento.
Notas:
-Cuando usted consigue algunos lados hechos, tienes que balancear las calzas para que tape los orificios, pero deje suficiente espacio para
-Siempre trabajar en el cubo más pequeño primero, luego el cubo medio. Trabajar desde adentro hacia afuera.
Para la parte final:
10) tiene 5 lados hechos, el cubo está buscando excelente, haya terminado los agujeros lado #6, ahora estás listo para rebajar. Parada! Aquí estamos cambiando un poco las cosas. Tan pronto como usted socava, el cubo se deshagan. Así que tenemos que primero del chaflán. Chaflanar el agujero más grande es el mismo que siempre, pero que chaflana medio alesaje y avellanado el agujero de 9/32 hay que hacer un poco diferente. Vas a estar mirando estas dos superficies off (eliminación de 0.010), así que los chaflanes un poco más grande entonces los otros, por lo que cuando se enfrentan las superficies, se convierten en el tamaño correcto.
11) procede como normal, corte a la profundidad con la herramienta de corte, iniciar alimentación la cara, cuando llegue el borde del agujero (0 en el cuello) la máquina apagar, dejar la alimentación encendido. Esto aprendí la manera dura. Cuando intenta activar la socava, tan pronto como llegue el diámetro final, el cubo se caerá. Ahora, cuando la máquina gira a 600 rpm, ese pequeño cubo comienza rebotando dentro y chasquido en la herramienta y escopleando con gubia el heck fuera de sí mismo, arruinando todos los acabados agradables que has puesto en él. Mi idea para solucionar esto era dejar caer las RPM a tan lento como puede ir y prepárate pisar el freno tan pronto como el cubo bajó apagado. Mi idea de profesores era mucho mejor, por lo que va a utilizarlo aquí.
Ahora debe tocar el borde, listo para socavar los 0.200. Empieza girando el portabrocas con la mano. Desde que dejó el poder que se alimenta de, la diapositiva cruzada continuará moviéndose a lo largo, y usted puede hacer su corte esta manera. Ahora, tan pronto como usted escucha/ver el cubo caiga, usted puede deje de girar. No acabados ruinas!
Nota: A veces el cubo no caerá enseguida, incluso una vez en la contrasalida 0,200 (o 0.350). Esto se debe corregir, sólo el leve errores acumulados y allí pueden ser unas milésimas en algunos de los rincones, sosteniendo el cubo. Sólo tiene que utilizar algo suave Tortazo eso cubo hacia fuera. Utilicé un trozo de madera y golpee con un martillo varias veces. (mi medio cubo se quedó atascado en uno de mis prototipos). Cuando se corte los socavados en parte #5, podrás ver si será suficientemente grandes como para romper las esquinas. Debe ser capaz de ver la flotación libre de las esquinas, listo para desmoronarse cuando se corta la parte #6. Si las esquinas estén fijadas, entonces usted en mal estado en algún lugar. Vuelva a verificar sus cálculos.
12) hacer lo mismo para el siguiente corte, "la mano de la alimentación". Power OFF, ONla alimentación. Giro chuck! Realmente no es tan malo, que usted puede pensar que va a ser horrible girando el portabrocas con la mano, realmente no es, pero si lo desea puede sólo uso de la alimentación para conseguir más cerca, luego girar a mano para el pasado poco. O mi pisando fuerte en la idea de freno.

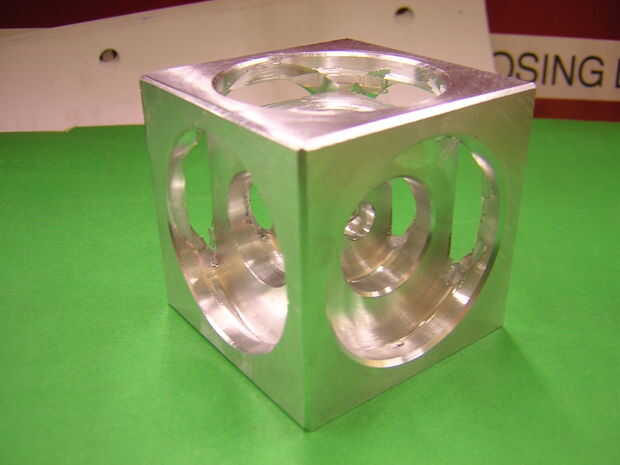

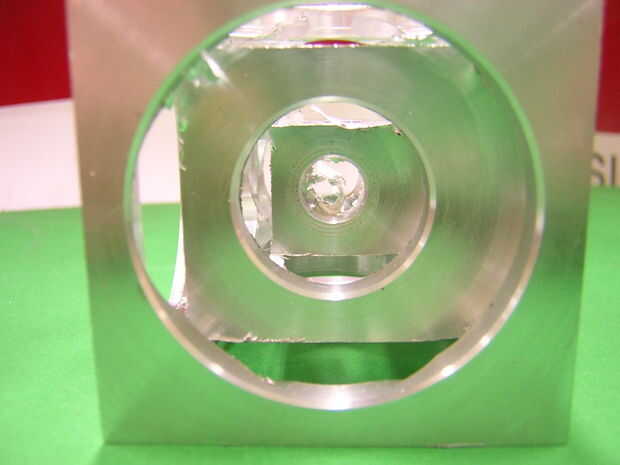

Ahora tienes tu propio cubo de Turners hermosa! No uno construido por un robot (CNC), sino uno construido con su propia carne y sangre y fuerza manual (esperemos que no demasiado carne y hueso!)
