Cubo de LED Rubik con Arduino (5 / 10 paso)

Paso 5: Diseñar el cubo, parte 3

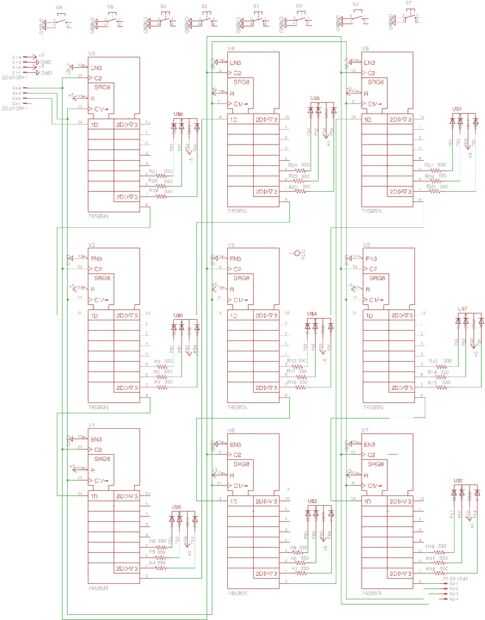

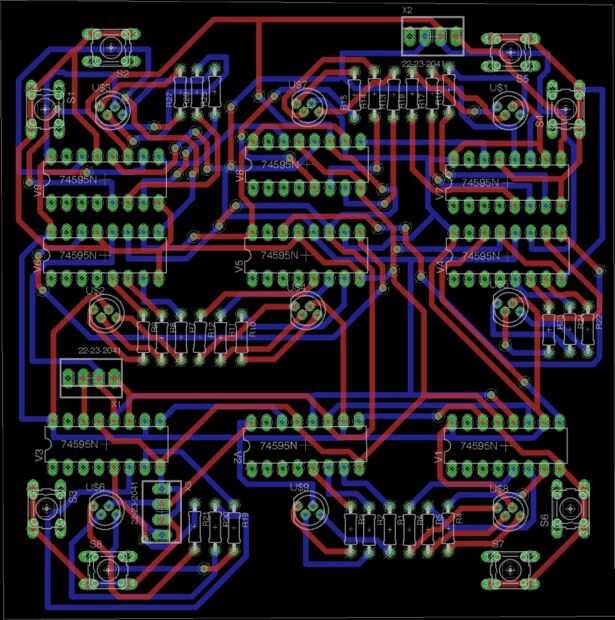

Diseño de una placa de circuito no es demasiado difícil con algunas orientaciones. Se utilizó a águila aficionado a diseñar un circuito impreso de 4 "x 4" que todo lo que nuestro prototipo abultado era capaz de hacer hizo. Eagle es un paquete de software limpio que funciona mediante la compilación de enormes bibliotecas de piezas que se pueden añadir a un archivo PDF. En el mismo archivo agregamos nuestras piezas y luego use la función 'red' para conectar eléctricamente las piezas necesarias. Desde el archivo PDF, Eagle automáticamente crea un archivo de Junta, en que diseñamos el de diseño, incluyendo el tamaño y espaciamiento entre piezas. Luego utilizamos la función de ruta automática para calcular la manera más eficiente para conectar eléctricamente todos los pines como señalado en el archivo manual de reparacion. Una vez que esté satisfecho con la Junta, exportamos una serie de archivos gerber que cualquier placa de circuito impresora readto fabrica tableros del circuito impreso (PCB). Eagle ofrecen enlaces a servicios donde usted puede ordenar sus tablas tablero directamente. Las dos fotos anteriores son imágenes de nuestros archivos de esquema y tabla.

https://www.Dropbox.com/SH/zkxd1svqe9wmol0/AACX3mn...

Aquí hay un enlace donde podrás descargar imágenes de calidad superiores.
