Cubo de LED Rubik con Arduino (4 / 10 paso)

Paso 4: Diseño del cubo, parte 2

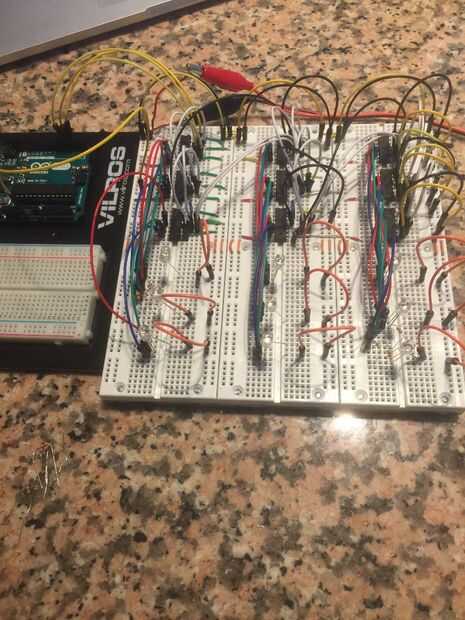

Mientras que la teoría detrás de cómo funciona el cubo es sencilla, la aplicación era difícil. Nuestro primer prototipo fue construido en un protoboard y contenía una cantidad ingobernable de cables. Haciendo algunos números:

9 LEDS x 4 los cables por el LED = 36 hilos

27 leds resistencias x 2 por resistencia = 54 cables

9 cables de registro x 7 de cambio por el LED (reloj, datos, cierre, datos, potencia x2, tierra x2) = 63 cables

cables de 8 botones x2 por botón (un cable al Arduino) y uno a tierra = 16 hilos.

Vamos a ser amable y decir requerimos sobre 90-100 alambres por cara. Seis caras, resulta imposible diseñar un autónomo cubo de Rubik con tantos cables. En cierto punto llegamos a la realidad de que íbamos a tener que diseñar nuestros propios circuitos.
