Paso 2: Montaje de la caja de satélites
(Este es un proyecto para su impresora 3D. Si no tienes una impresora 3D disponible, escribanme a david y yo puedo hacerlos para usted.)

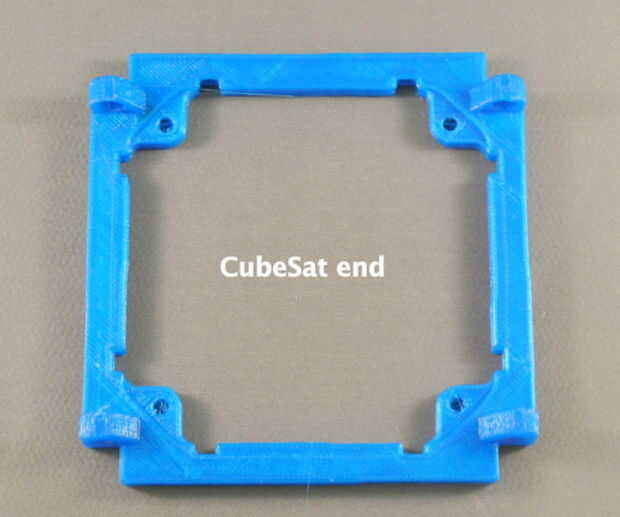

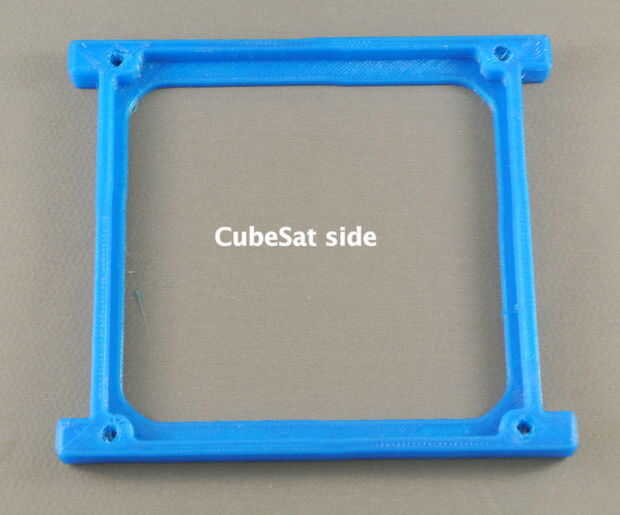

Tengo el arte original para la caja exterior de Ardusat. A continuación, añadí dos placas para mantener todo dentro del satélite. Usted tendrá que hacer dos piezas de extremo de la cubierta, dos partes laterales de la vivienda y dos embases. La obra de arte para su impresora 3D es en un archivo zip conectado a este paso.

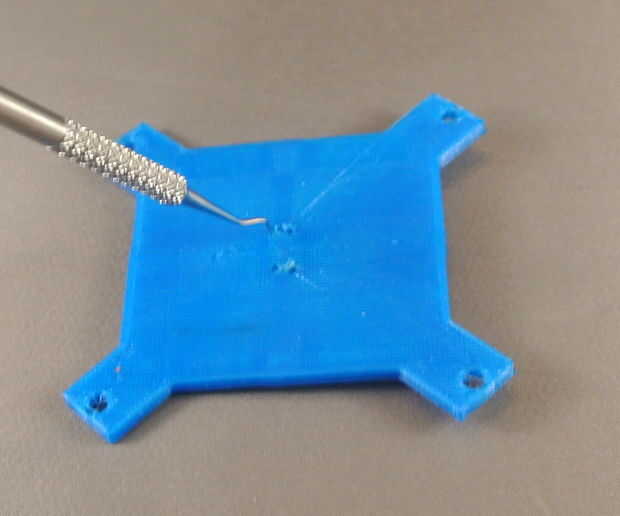

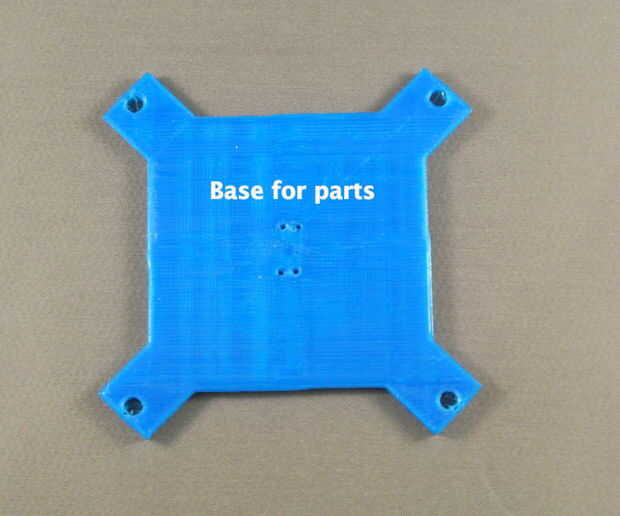

La placa base tiene cuatro agujeros muy pequeños cerca del centro para una sonda de temperatura y fotocélula. Estos pueden ser bastante llenados cuando las placas están hechas, pero fácilmente puede abrir los agujeros con un alfiler o una selección dental. Sólo son necesarios los agujeros en la placa base superior.

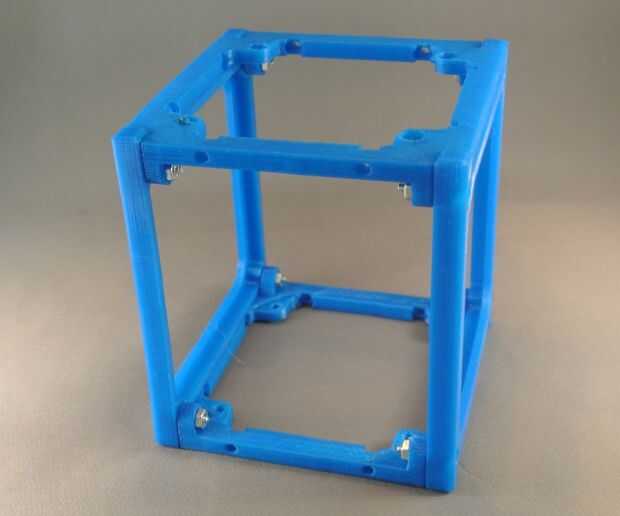

Montar la carcasa exterior primero encajando las cuatro partes juntas. A continuación, utilizando ocho de los márgenes"4-40 tornillos y tuercas, perno todo juntos. No apriete demasiado! No quiere romper las lengüetas de las piezas, aunque el pegamento puede fijar cualquier accidente que usted tiene. La imagen muestra lo que parece cuando se termina la caja.

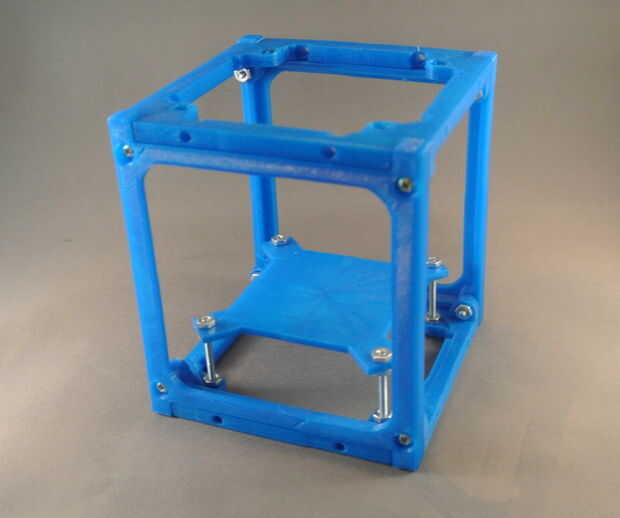

A continuación, montar una placa base en una parte de extremo usando cuatro 1 ¼" tornillos y tuercas de 12. La idea es colocar la placa base cerca del final de los tornillos por lo que hay un montón de espacio en ambos lados.

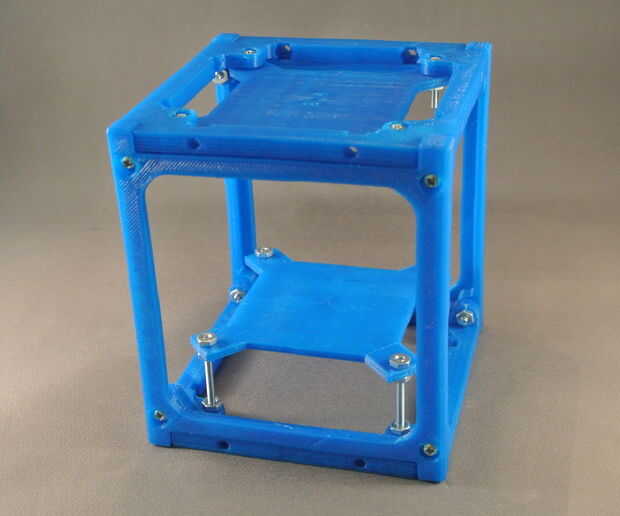

Finalmente, instalar la placa base de segunda (con los agujeros minúsculos abiertos) por debajo de la placa de extremo superior usando cuatro márgenes"tornillos y tuercas. Esto termina la carcasa completa para su demostración CubeSat!
