Paso 4: CAD del molde
El proceso de laminación madera crea tensiones internas en la madera y el pegamento que causan la madera intentar la recuperación elástica a su estado natural cuando está quitado del molde. Debido a este fenómeno, moldes necesitan diseñar con perfiles que son "más" que la forma final deseada.
La ecuación para el radio de recuperación elástica de un libro sobre una de mis estanterías:
Radio del springback (calculado) - reducción en el radio del molde (en comparación con diadema) para tener en cuenta la recuperación elástica de la lámina cuando se libera del molde
Había entrado en el modelo como:

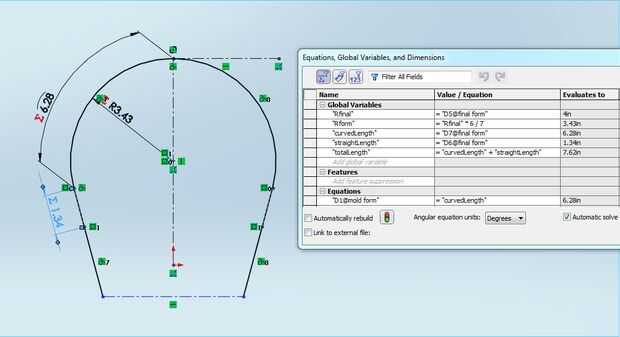

Rform (en el modelo) = (número de capas - 1) / (número de capas) * (original radio)
Usted notará en las ecuaciones también seguimiento de la curva longitud del boceto original y la longitud total (incluyendo las patas de la venda). Yo uso estas para acotar correctamente un nuevo bosquejo para el molde utilizando el radio del springback. El arco circular con el radio del springback tiene la misma longitud que la curva de la forma original, y las patas tienen la misma longitud.

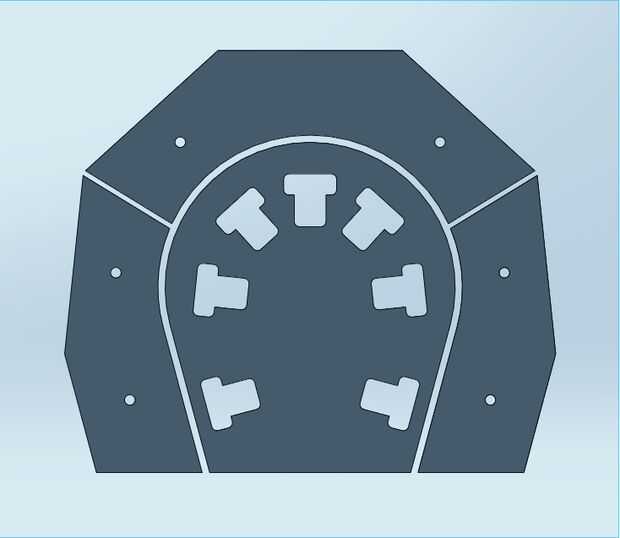

Construir el modelo de molde todo el dibujo base nueva y agregar las siguientes características:
- espacio vacío para el laminado igual al espesor de la banda
- romper el molde externo en tres partes por lo que puedo fijar una sección en un momento
- Añadir agujeros de perno de pasador en cada pieza del molde para la alineación fácil (cada sección se realizará de 3 piezas apiladas de MDF)
- agujeros en el molde interior, 2 para cada sección exterior garantizar incluso afianza con abrazadera de la abrazadera
- pisos en las piezas de molde externo que son paralelas a cada superficie de sujeción en el molde interno (estas características de sujeción van a hacer tan fácil de fijación)
Para utilizar el molde en el ShopBot, sólo exportar el perfil superior de cada pieza a un DXF.
