Cuadro marco plantilla para Sierra de mesa (3 / 12 paso)

Paso 3: Paso 2: alinear a guías UHMW mesa ranura zócalo

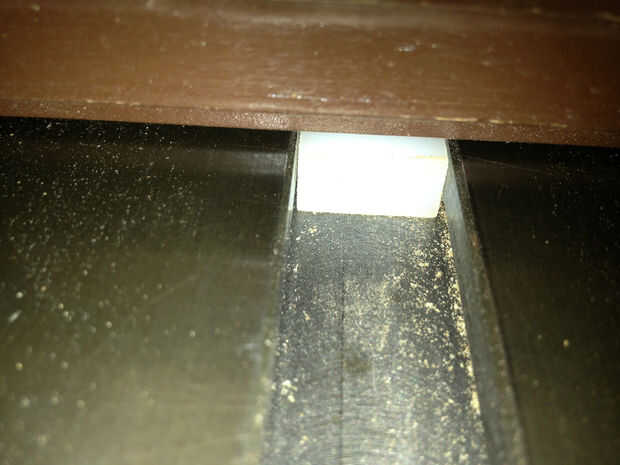

Paso 2 - Deslice las tiras UHMW en las ranuras de la tabla y al ras con el borde delantero del tablero. Perforar a la chapa tornillos autoperforantes en el UHMW tiras en la parte delantera y trasera de la Junta aprox. 3/4" en de la parte delantera y trasera. Estos tornillos Coloque las tiras HDMW en las ranuras del calibrador de inglete exacto. (Diagrama JPG 1 - paso 2 en azul.) Fotos 2 y 3 de este paso

Después de asegurar el UHMW tiras de tirar la placa base fuera de la mesa vio y coloque boca abajo sobre la mesa de trabajo.
(Fotos 3, 4 del proyecto)
Utilice el taladro con broca de madera tornillo y unidad herramienta de bits. O - simplemente use una broca de tamaño para instalar #8 FHWS.

Perforar un agujero abajo el UHMW en el Consejo de personas con discapacidad. PRECAUCIÓN: Auto perforación tornillos tornillo cosas para arriba y no avellane - pre perforación para los tornillos!!

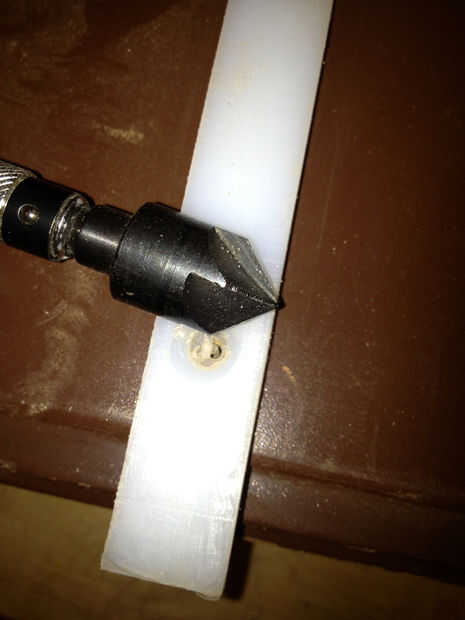

Para evitar que el tornillo de cabeza deslizante en el metal en la tabla VI ranuras avellanar la cabeza 1/16 de pulgada por debajo de la superficie de la UHMW. El 1" profundo agujero (tornillo) debe no irrumpirán en la superficie superior de la Junta. Foto 4, 5 que desee el UHMW que la mancha deslizante de la plantilla.

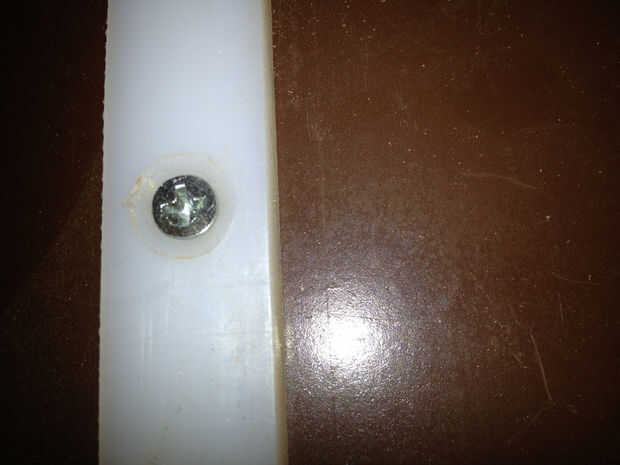

Esto resultará en tiras garantizadas foto 6.
