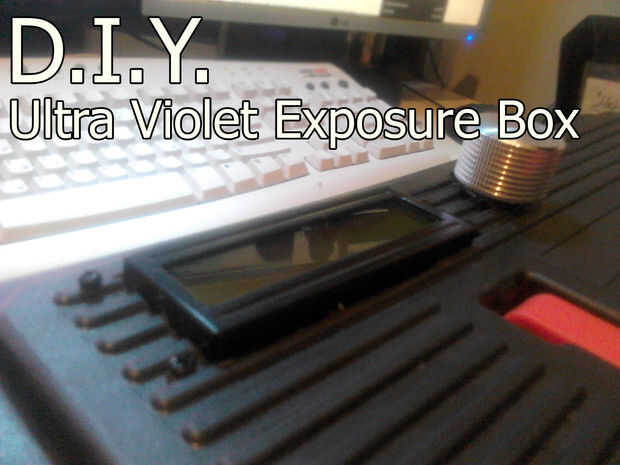

Cuadro de exposición ULTRAVIOLETA

Hola, este instructable pasa a través de la construcción de un simple soporte solo caja de exposición ULTRAVIOLETA.

¿Alguna vez venir a través de diagramas grandes y complejos o querían aprovechar de diseños de PCB listos en tutoriales y instructables? Bien si sí, entonces esta caja ultravioleta puede ayudar a solucionar ese problema. Siempre me ha gustado desarrollar mis propios circuitos para cualquier proyecto, pero como proyectos más avanzados, los circuitos más complicados con muchas más conexiones pueden necesitarse. Puede tomar tiempo esfuerzo y dibujar y grabar un PCB, sin embargo el resultado es mucho más satisfactorio!

Una caja de la UV se utiliza para exponer foto-resist juntas en orden para grabar una placa de circuito impreso para la electrónica de la manía.

Por favor tomar nota ya que no es recomendable exponer o grabado de PCB muy detallada para puede fallar exponer pequeños huecos. Este instructable explica cada parte de la caja de la UV, incluye esquemas, código y piezas usadas.

Video incluido.

Completo lista de materiales incluida.
