Cuadro de decisión de Arduino. (Attiny85) (4 / 9 paso)

Paso 4: La tapa

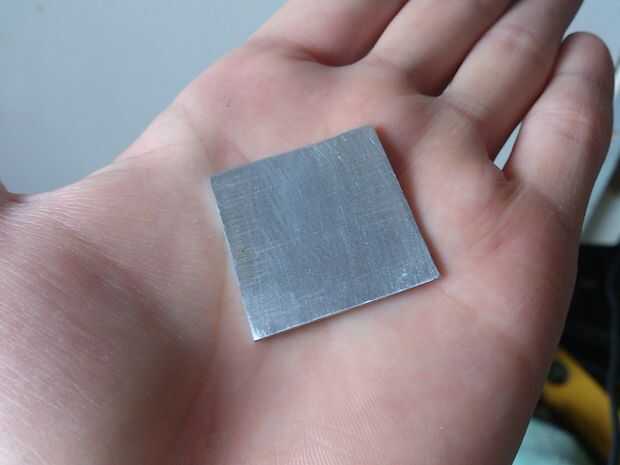

La placa de aluminio es fácil de cortar, agarrar la caja y con un lápiz marca el contorno de la parte inferior de la misma, luego con cuidado, cortar con Sierra de joyero, se pueden posteriormente lijar las esquinas y bordes por lo que terminan más suave.

Consejo: porque el fondo de la caja probablemente va a ser un poco irregular es útil para hacer una marca en las esquinas de la misma de la caja y la placa por lo que más tarde puede alinearlos correctamente.

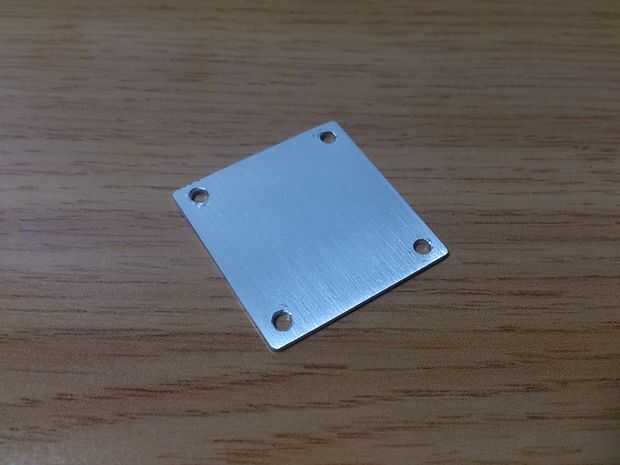

Para hacer los agujeros ponen un poco apropiado y marcar los puntos donde hay que taladrar haciendo líneas de 3mm de los lados de la placa.

Consejo: para asegurarse de que la broca no se mueva y raspa el metal puede perforar un pequeño agujero con un tornillo puntiagudo y un martillo, que mantendrá la broca en lugar, también fijar la placa con un trapo para evitar rayaduras, no perforarlo sostiene el plato con las manos, podría cortarse si le de pegado, créeme , que me pasó a mí una vez.
