Cuadro de decisión de Arduino. (Attiny85)

Así que estaba un poco aburrido este fin de semana (en realidad escribí este hace ya algunos meses) y desde que pedí un montón de chips Attiny85 la semana después de que decidí hacer un proyecto bastante aleatorio con ellos.

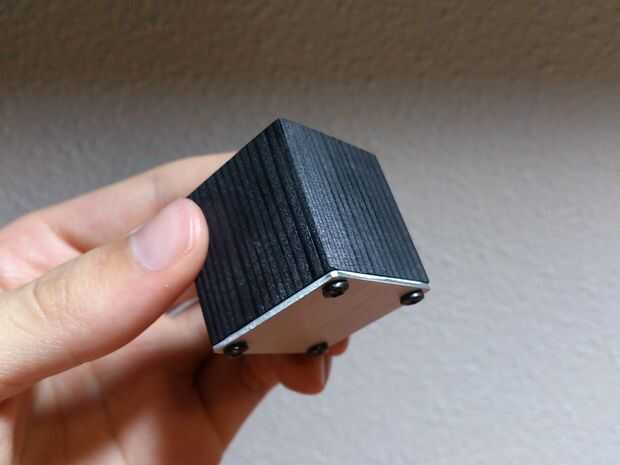

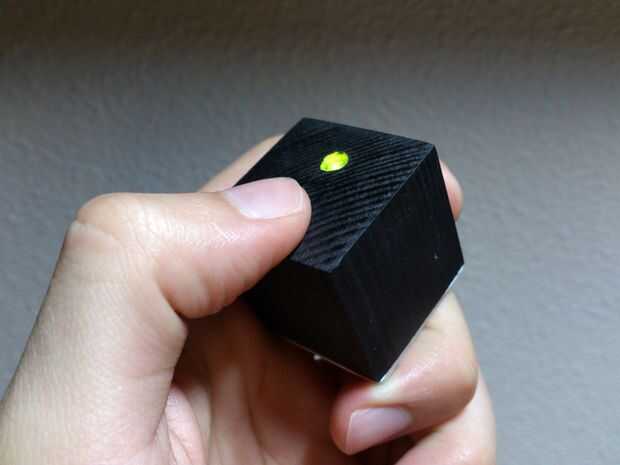

Esto es una caja de decisión, toma decisiones por usted, mostrando una verde o una luz roja (puede también demostrar naranja si programamos para combinar ambos colores). Se hace de la madera y tiene una placa de aluminio para cubrir todo, pintado de negro porque los pequeños objetos de madera tienden a ensuciarse bastante.

Si usted quiere construir una necesitarás los siguientes materiales:

• Madera (mi cuadro final es (3 x 3 x 3) cm)
• Led rojo/verde con el cátodo común (pierna negativa en el medio)
• Un pulsador (puede conseguir uno bastante largo)
• Placa de aluminio. (3x3x ~ 0.1) cm
• 4 x tornillos pequeños para madera.
• Pegamento termofusible
• Attiny85
• Pila de botón de 3V.
• 100, 500 y 10000Ω resistencias.
• zócalo del chip de 8 pines (si va a reutilizar el attiny)
• Interruptor de inclinación (opcional pero altamente recomendado)
• Alambres finos (preferiblemente no sólida)

Estas herramientas también se recomiendan:

• Dremel (realiza mejor en este tipo de tareas que un taladro simple)
• Una sierra (Sierra joyeros) es necesario si usted planea cortar el cubo y aluminio tapa de madera por sí mismo.
• Papel de lija (cuando se trata de hacer un cuadrado perfecto no hay nada como papel de lija)
