Paso 3: circuitos

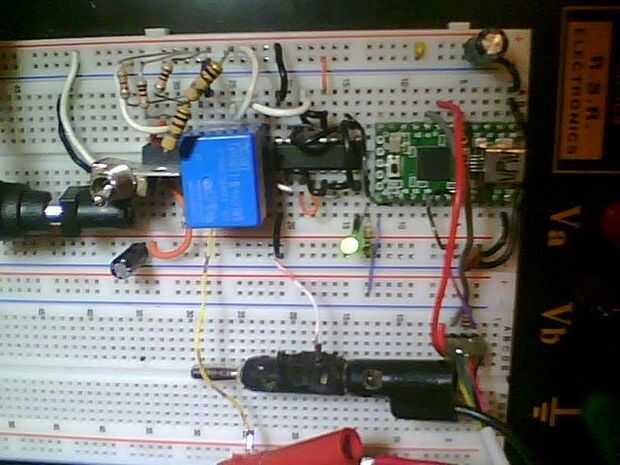

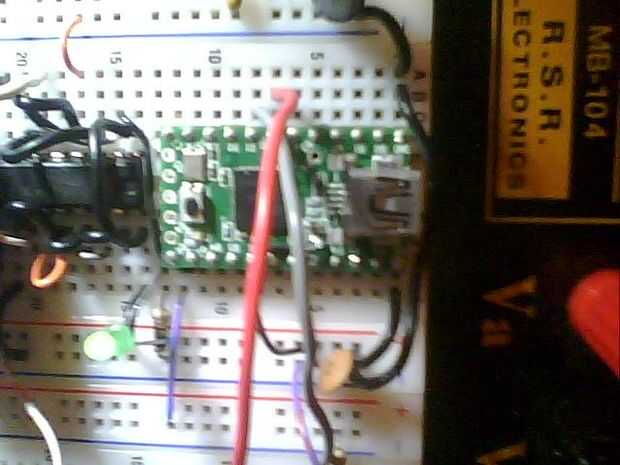

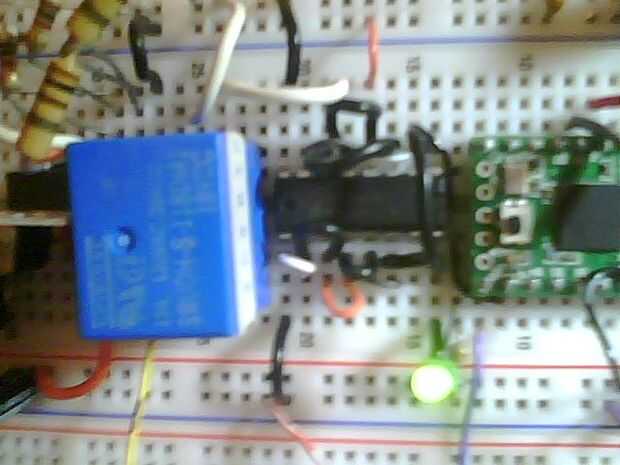

El sn754410 chip tiene dos pines VCC, uno de 5V, la otra para el voltaje lo que usted quiere venir, que era 19V para mí. Es un chip muy cool. Usted puede utilizar esto a motores y relés directamente, porque puede cambiar 1A por chip de barrio y tiene diodos de protección incorporados. Echa un vistazo a la hoja de datos. En mi circuito, conecté el sn754410 directamente al pin de salida de mi Teensy.
Botones están conectados como baja activa, que es muy común para microcontroladores. Están directamente conectados a la Teensy, que significa que tengo que hacer contra rebotes en software.
La luz de estado está conectada a la Teensy a través de una resistencia de 1K ohm; nada de especial.
El circuito funcionó sin condensador, pero pongo todos modos por si acaso. Hay tapas de protección en carriles de alimentación 19V tanto 5V a tierra.
Al programar el Teensy, 5V vino desde el USB, pero cuando se está ejecutando su propio, el poder proviene del ladrillo de la energía del ordenador portátil. Conectado el regulador 7805 directamente a 19V, consiguió realmente caliente, así que los pongo en una red de resistencias para limitar el voltaje y la corriente al regulador. Esto fue una chapuza, pero ahora todo está a una temperatura manejable.
