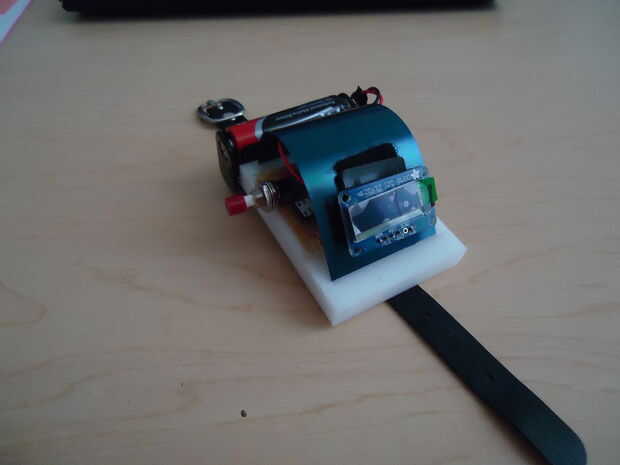

Cronómetro con microcontrolador ATmega328 de vuelta (1 / 6 paso)

Paso 1: Reunir los materiales

Necesario materiales:
• Arduino Uno o Duemilanove
• ATmega328 microcontrolador
• Computadora con Arduino
• protoboard
• Tres botones
• Un interruptor de
• Tres resistencias *
• Oscilador de cristal de 16 MHz
• Dos condensadores de pF 22
• Adafruit SSD1306 pantalla de LCD de 128 X 32 **
• Dos baterías de AA **
• Soldador y soldadura de Junta
• Los cables de
• Pulsera
• Incorporados

Opcional pero útil:
• Pistola de pegamento caliente
• Pegamento
• Pelacables
• Multímetro
• Polímero de acetal
• Acero de resorte templado azul

Utilicé kΩ 10, pero el valor no importa demasiado, pues sólo se utiliza para estabilizar el voltaje, por lo que desciende rápidamente cuando no se pulsan los botones.

** Me di cuenta más tarde que esta pantalla lcd necesita 20mA de corriente, pero una batería regular moneda que sólo puede proporcionar 19 mA, así que tuve que usar dos baterías de AA para satisfacer la demanda actual. Te sugiero buscar un batería más compacta que puede ofrecer al menos 3 V pero inferior a 5V y más actuales como algunas baterías de la cámara. O eso o tratar de encontrar una pantalla diferente, pero entonces el código tendrá que modificarse. A partir de ahora, este lcd se puede comprar en el (https://www.adafruit.com/products/661).
