Crear una función de catálogo de bosquejo (4 / 6 paso)

Paso 4: Cambie el nombre del dibujo y parámetros

El nombre del croquis que aparece en el explorador de diseño determinará el nombre aparece cuando la función de catálogo se inserta en una parte. El nombre de la parte que se utiliza para crear la función de catálogo no tendrá alguna relación en la descripción del nuevo catálogo función bosquejo insertado en el destino de piezas de diseño Explorer.

Cambie el nombre el bosquejo para una descripción apta para el bosquejo de la función de catálogo. Una vez insertado en la parte de destino, el bosquejo será han «_Catalog característica» automáticamente se anexa al nombre bosquejo. Entonces puedes renombrar el boceto en la parte de destino si lo desea.

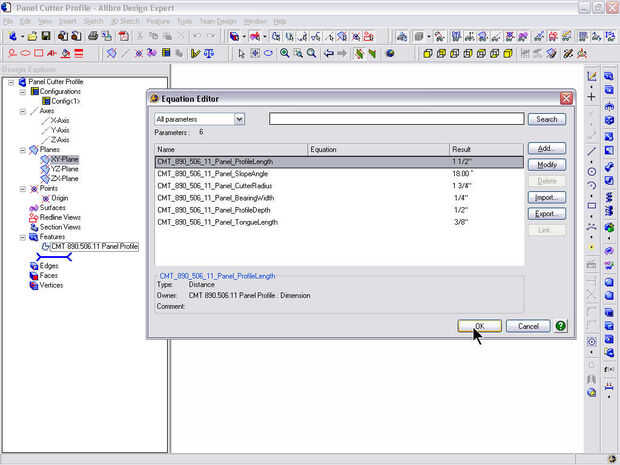

Además, se incluirán todos los parámetros definidos para este bosquejo en las zonas de destino Editor de ecuaciones. El nombre del parámetro tendrá un identificador secuencial anexado al final sobre la inserción de la función de catálogo. Cada inserción del esbozo de la función de catálogo tiene un conjunto único de identificadores de secuenciadas anexada al final del nombre del parámetro. Luego pueden cambiar los parámetros en la parte de destino, teniendo en cuenta que no puede tener dos parámetros con el mismo nombre. A menudo lo mejor es darle un nombre descriptivo para los parámetros utilizados en la función de catálogo que no sólo identificará el origen de los parámetros, pero ayuda a determinar el parámetro adecuado para posibles modificaciones.

Puesto que sólo un valor de parámetro se insertará con la función de catálogo, a menudo es el caso de que las ecuaciones de estos parámetros tendrá que modificarse para incluir parámetros de valor de parte o fórmulas. Por ejemplo, una profundidad de perfil puede ser cambiado a los cortadores y ecuación de "Espesor" o una fracción. Merece la pena pasar algún tiempo para identificar correctamente los parámetros.
