Crear tu propio Kit de juego electrónico (4 / 7 paso)

Paso 4: LEDs

Poner ahora en los LEDs. Asegúrese de hacer coincidir los LEDS con sus puntos adecuados.

Rojo de D1
D2 azul
D3 verde
D4 amarillo

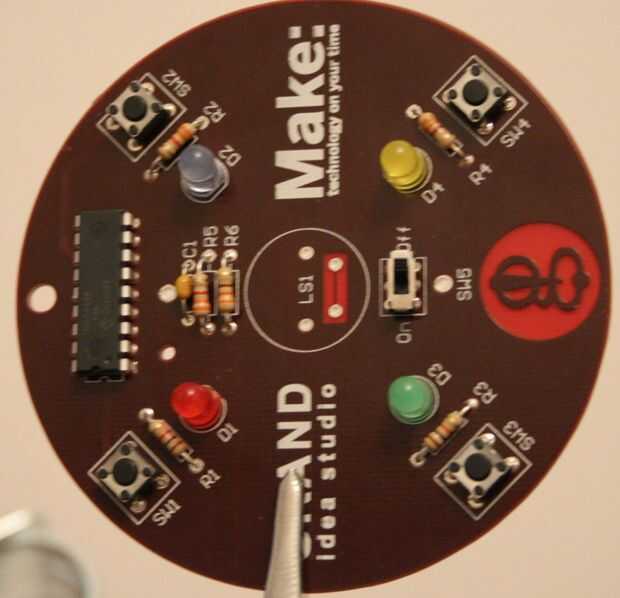

Nota: LED está polarizado así que tenga cuidado al insertarlos. La pata más larga del LED es positiva y la más corta es negativa. Note que en el PCB que cada círculo tiene esta parte de la escuadra, que es la dirección negativa. Entonces Inserte el LED con el cable negativo más cercano el borde recto. (Ver foto)

El LED también podría tener una regla similar en sus cuerpos (o sólo un espacio pequeño). Había un par de minas. Alinee el borde recto en el LED de la PCB. (Ver foto)
