¿Crear propio teclado de matriz de la membrana (y engancha hasta el Arduino) (6 / 7 paso)

Paso 6: Juntándolo todo.

En el siguiente paso será ser Juntándolo todo. Tome a sus espaciadores y aplicarlas a un lado de su teclado. es que hasta pienso que técnicamente podría utilizar silicona (el tipo usado para calafatear) como realmente decente... Yo puedo probar esto en el futuro realmente... hmm...

todos modos de nuevo en el tema. Para aplicar estos espaciadores que necesita para asegurarse de que hay un agujero en el centro de ellos para que las filas y columnas pueden comunicarse con uno a otro cuando están deprimidos (no triste... presionado). Un poco justo de baldosa todo pero podría utilizar un sacador de agujero o algo para obtener mejores resultados. Los espaciadores también están allí para asegurarse de que otras partes de nuestro circuito no tocan uno al otro por cierto.

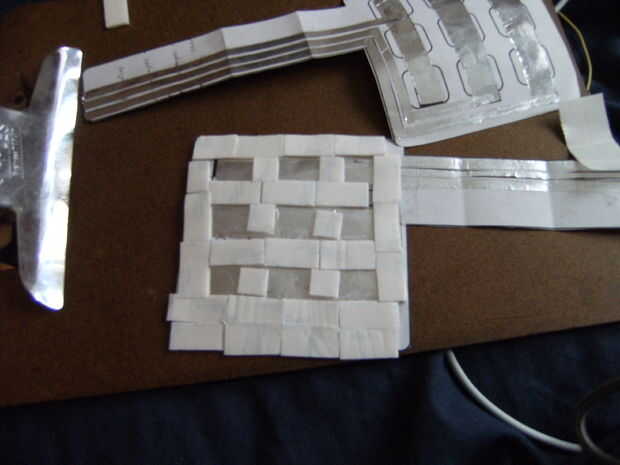

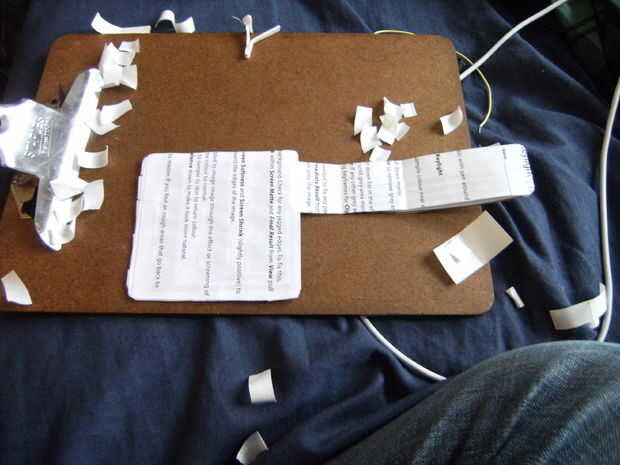

Mirar imagen 1 para ver a todos los espaciadores aplicados apropiadamente. Una vez que se han aplicado sus espaciadores (puede que necesite pegar lo que usas) puedes poner el otro lado de tu teclado en la parte superior esta una (imagen 2). ¿Por suerte aseguré que todo fue trazado hacia fuera correctamente en la plantilla en el ordenador... hiciste una plantilla no te?

Imagen 3 es el juntado las piezas teclado junto.

PASO OPCIONAL ***
Para ayudar a mi teclado a disfrutar de una vida larga saludable I laminado mina. Ayuda a proporcionar un soporte estructural para el papel... presión constante puede y va a crear depresiones (otra vez no tristes) en el papel que tarde o temprano hará su teclado para convertirse en ineficaz botón constantemente.

Imagen 4 mostraría mi hermoso teclado laminado de estilo Matrix sin embargo la plastificadora comió mi obra de arte.
