¿Crear propio teclado de matriz de la membrana (y engancha hasta el Arduino) (4 / 7 paso)

Paso 4: Trazar el barato "Circuito"

Lo que vamos a hacer es pegar en hoja para hacer flexibles, baratos, circuitos sin embargo eficaz. Lo que tenemos que hacer ahora es en nuestro mock de computadora hasta que necesitamos hacer cómo nuestras filas y columnas va a ser instalado. Si usas Photoshop hacer 2 capas nuevas, una llamada a filas las otras columnas. Si sólo usas pintura hacer una copia del archivo llamado filas y columnas del otro.

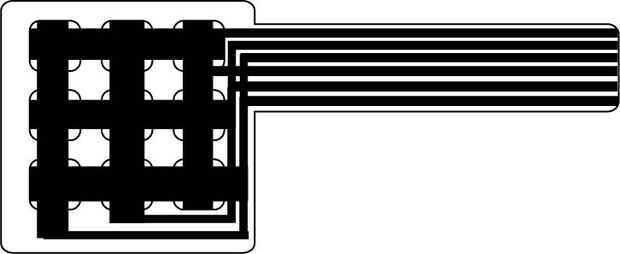

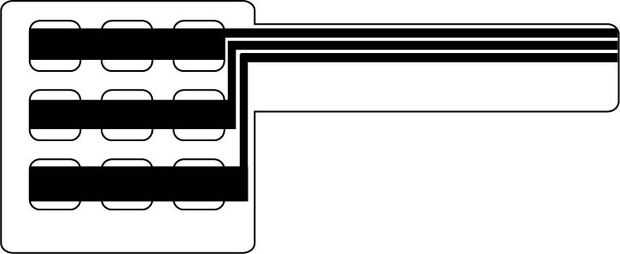

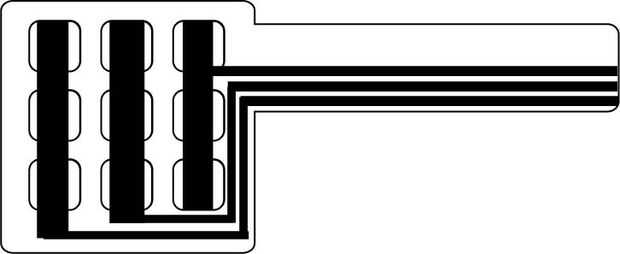

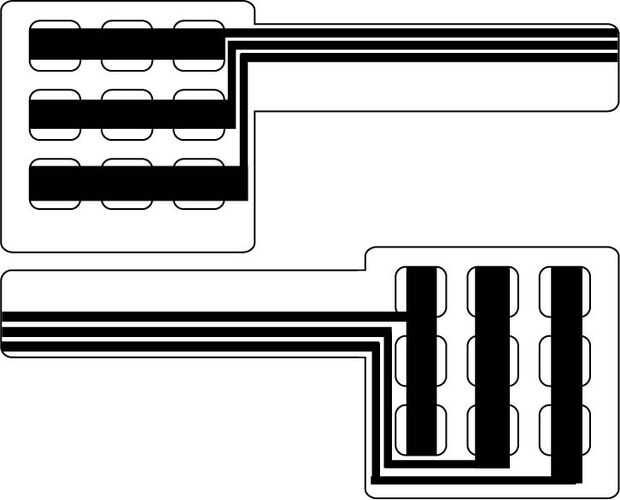

En estas nuevas capas ponemos grandes líneas negras donde queremos que nuestros "circuitos" para ir. Ver imagen 2 imagen 3 columnas y filas si usted está confundido. Imagen 4 muestra lo que ambas capas se convirtió en parece. ¿Empezando a parecer familiar?
Ahora usted necesita mover de un tirón una de sus imágenes verticalmente... o es horizontal... ver imagen 5 obtendrás lo que quiero decir.

Vaya por delante y estos imprimir para el siguiente paso.
