Creación de una estación Base para uso con un vehículo autónomo. (6 / 8 paso)

Paso 6: La otra mitad

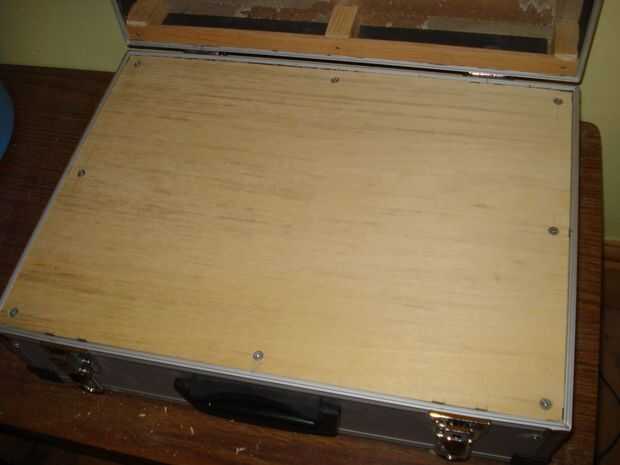

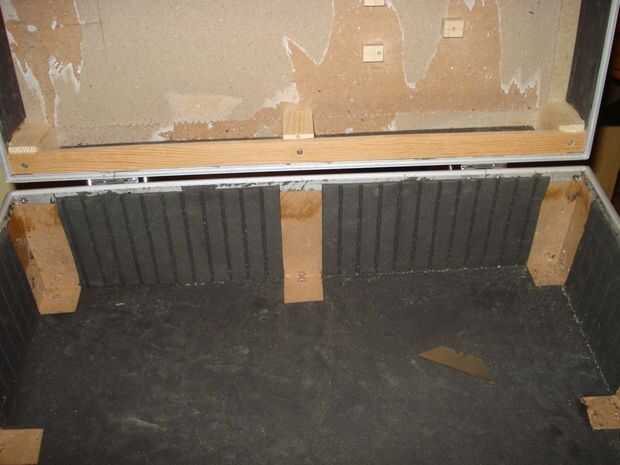

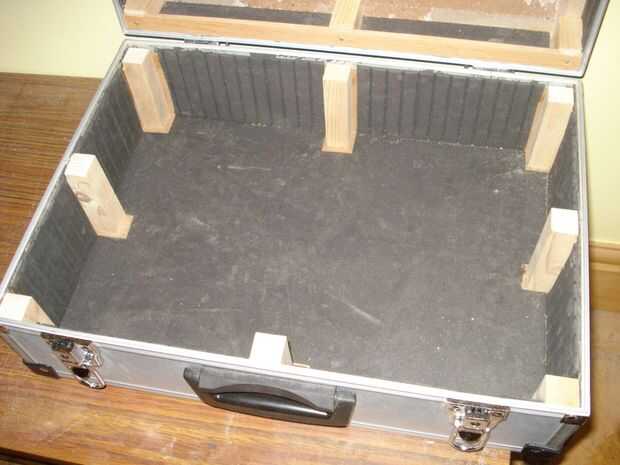

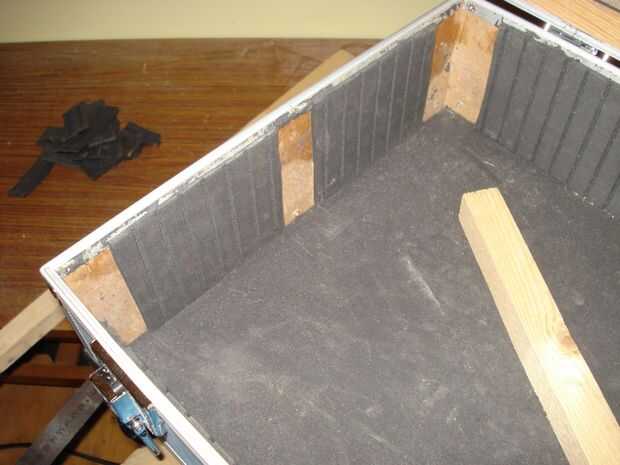

La minúscula es construida por los mismos principios utilizados para construir la mayúscula. Ocho bloques de madera se ajuste alrededor del interior de la caja. Un panel de madera contrachapada a la medida se sienta encima de los bloques y se mantiene presionado con ocho tornillos para madera grandes.

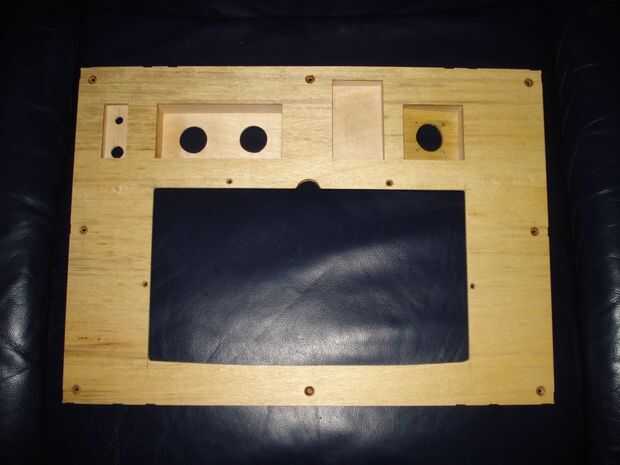

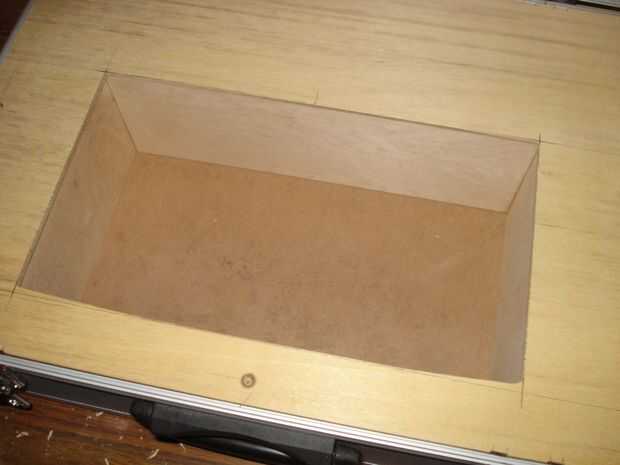

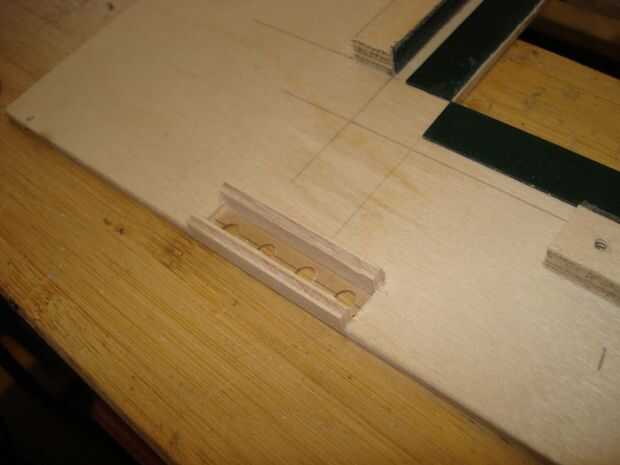

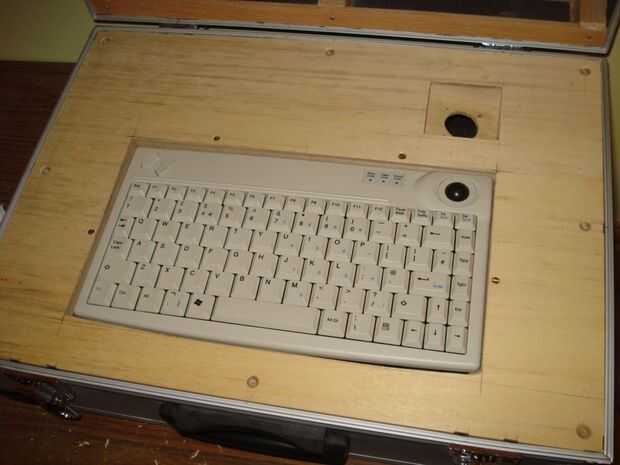

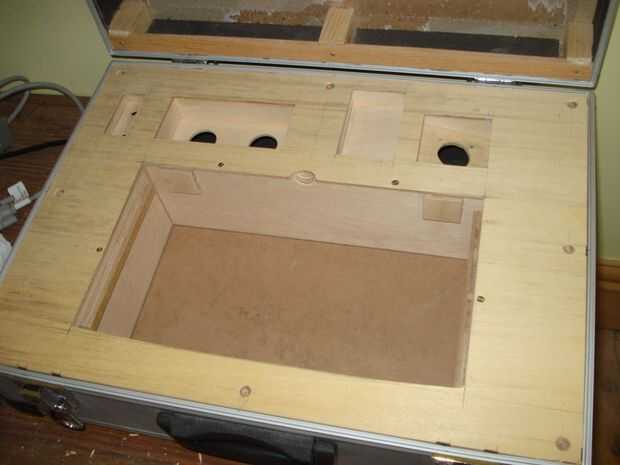

Se corta una abertura en el panel lo suficientemente amplio para el combo de teclado y trackball caber dentro. A tornillos de sección de caja para el panel de madera contrachapada y corredores equipadas dentro. El teclado descansa contra los rieles para que se sienta con el panel de madera contrachapada. Si el teclado fuera a sobresalir por encima del nivel del panel de madera contrachapada, hay una posibilidad que podría entrar en contacto con la pantalla LCD, causando daños a cualquiera de los dos artículos.

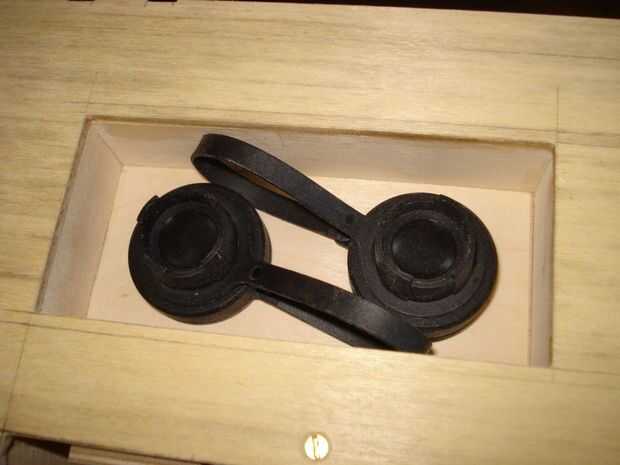

Adicionan está hechas para el USB Bulgin & red bucaneros, 32 pines aviones, teleférico y el titular DC Jack y fusible.

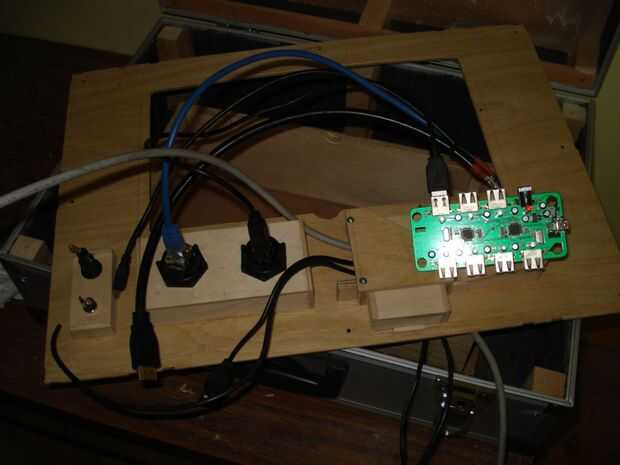

7 puertos USB se ha quitado de ella está cubierta. El Hub USB se fija dentro de la caja menor mediante los métodos descritos para montar PCBs de la pantalla LCD. Al instalar dispositivos como un USB Hub cabe recordar para dejar espacio para los cables que se conectarán más tarde.

Antes del montaje final se suavizan todas las superficies con lija fina antes de ser rociado con un barniz satinado protector.

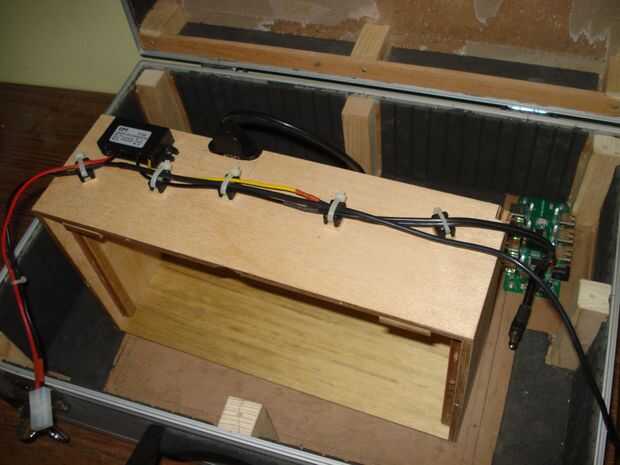

Fijado a la parte posterior de la sección más grande de la caja es los 12v a 5v DC CC. El convertidor proporcionará energía del concentrador USB.

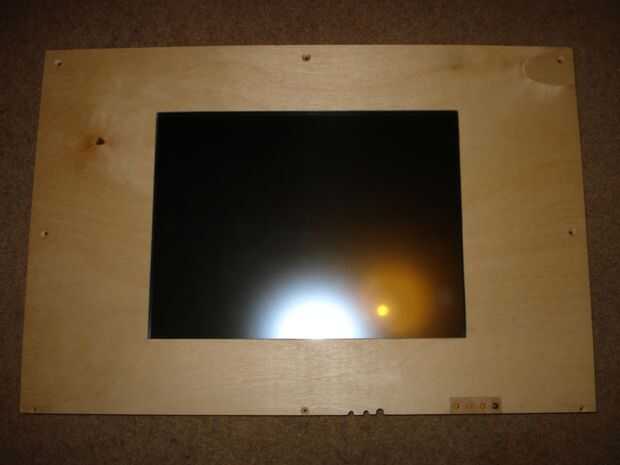

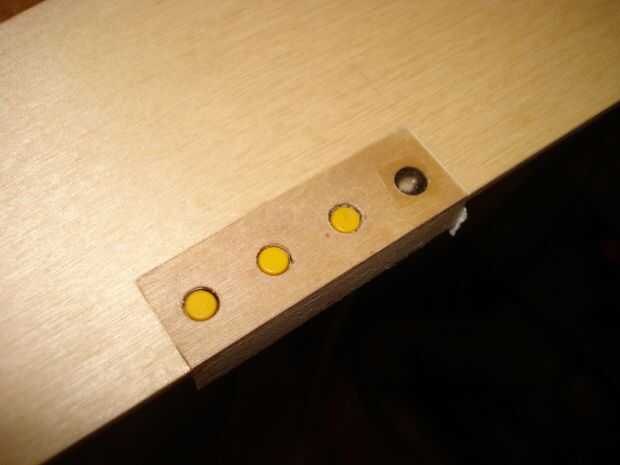

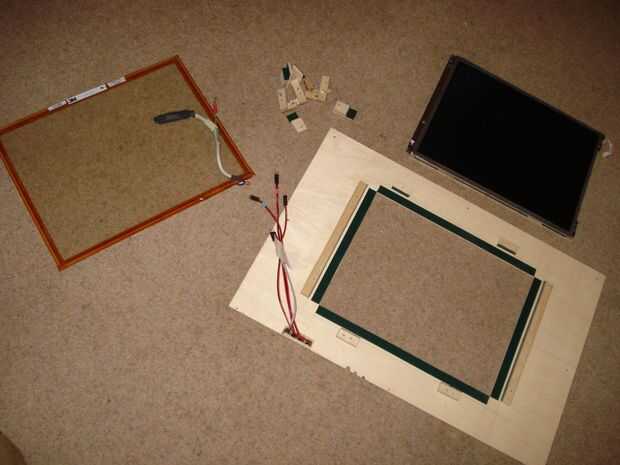

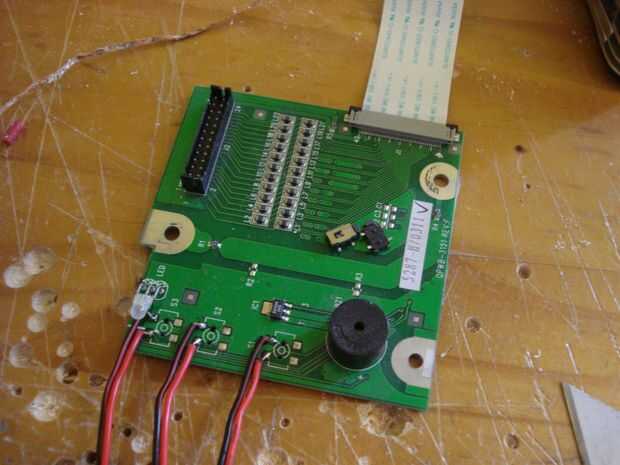

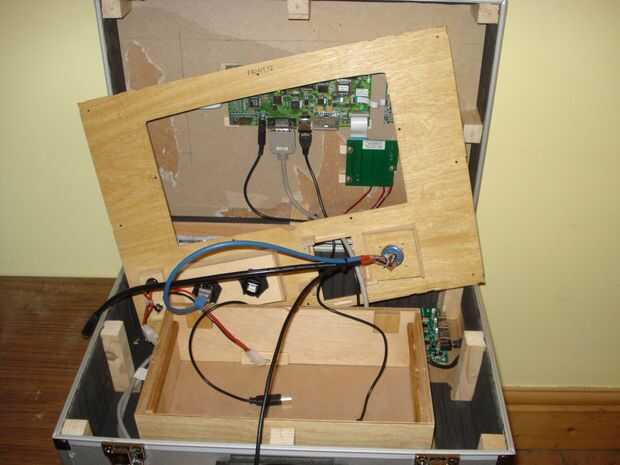

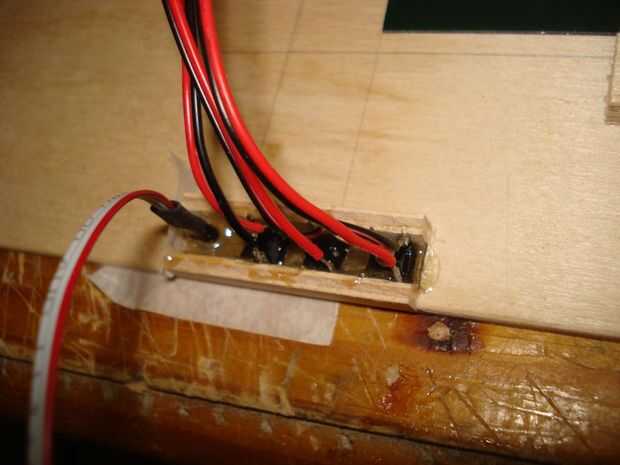

Los botones en el tablero del botón se quitan y cables extensiones equipadas. Se modifica el panel de LCD de madera contrachapada y tres botones push-to-make caliente-pegan junto con un indicador LED. Muescas en el borde inferior del panel de madera contrachapada de hacen espacio para los cables pasar entre las mayúsculas y minúsculas.

Montaje final del paquete de pantalla ocurre lejos del taller para ayudar a limitar la penetración de partículas de polvo.

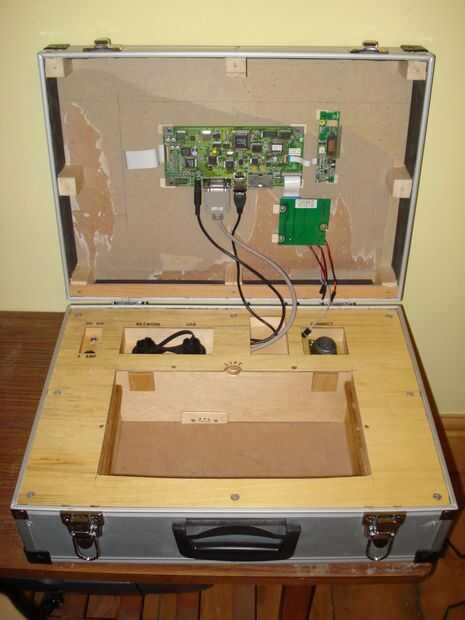

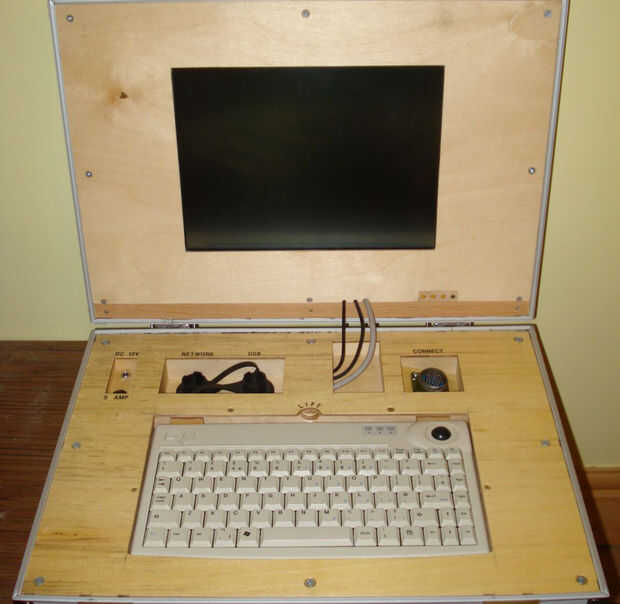

Esta ultima versión uno de la estación Base. Conectividad para el POCV está disponible a través del umbilical de 32 pines. Acceso a HDMI de POCV, conectividad de red y USB funciones están ahora disponibles. En principio.
