Paso 3: Diseñar la Base de
Tuve 2 opciones con la base – una caja con uniones de dedo, o una base de graduado piezas de madera para un efecto más afilado. Elegí la madera capas, ya que también me permitió crear una hierba buena para la placa de nombre en.

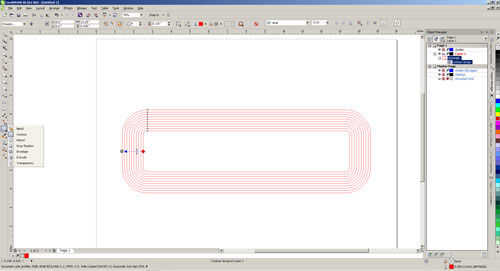

En una nueva capa, creado un rectángulo del tamaño de la capa superior de la base y redondeado de las esquinas. Luego usé la herramienta de contorno exterior con una medición incremental del 1/8" y 9 pasos contornos 1/8" más grande que la inferior, de había hecho. Una vez que esta se completó, rompí el grupo contorno aparte, que todos los objetos desagrupar, pero dejaron apilados.

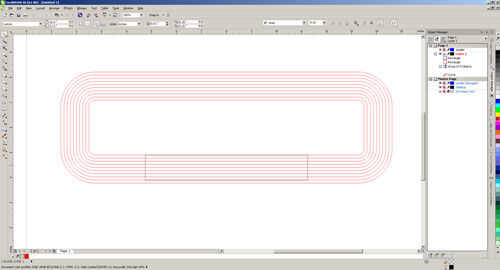

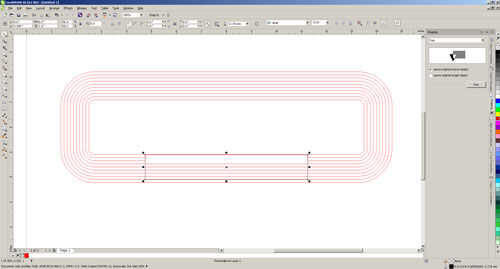

Para hacer que el lugar donde se encuentra la placa de nombre, he creado un rectángulo de 1" de profundidad y 6.5" de ancho. He centrado con las piezas base apiladas y luego alineado la parte superior del rectángulo con la parte inferior de la parte superior. Entonces, con la herramienta de modelación "Trim" y marcar la casilla "Deja el objeto de origen", quité la parte de cada capa del mismo tamaño que la caja. Asegúrese de que tiene la caja activa cuando golpeó "Trim" y luego haga clic en las capas base. No corte la capa más grande de la base. Cuando usted ha hecho que a todos pero la parte superior y muy fondo capa, borrar la caja de la fuente original.

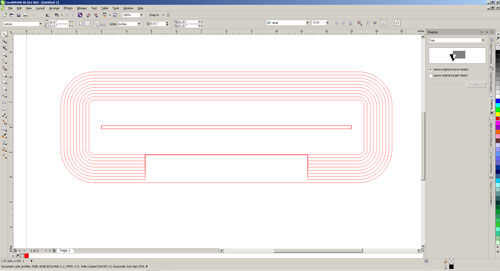

Para hacer la ranura de la parte superior del trofeo para encajar en la base, que quieres hacer la misma técnica. Crear un rectángulo que es tan ancho como su ficha (el nuestro es 10" de ancho) y 1/8" de altura. Ahora el centro de la pila de piezas base y proceder a cortar ese trozo de cada una de las piezas base con la herramienta de configuración "Trim", asegurándose de que está marcada la casilla "Dejar la fuente objeto" y que el rectángulo más pequeño destaca antes que golpear el botón de "Ajuste". Mi ficha era sólo ½" de alto, por lo que sólo lo hice a las 4 capas superiores de la base. Después de que haya terminado de recortar el rectángulo, borrar el original.

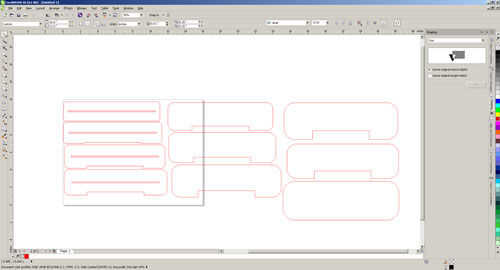

Una vez que esto se ha completado, puede mover las capas apartes y colocarlos en diferentes capas para lasering.
