Creación de un cargador Solar USB de litio (7 / 8 paso)

Paso 7: Conectar todo

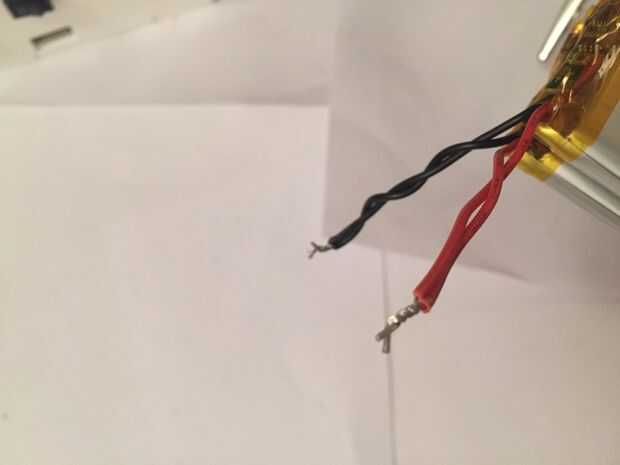

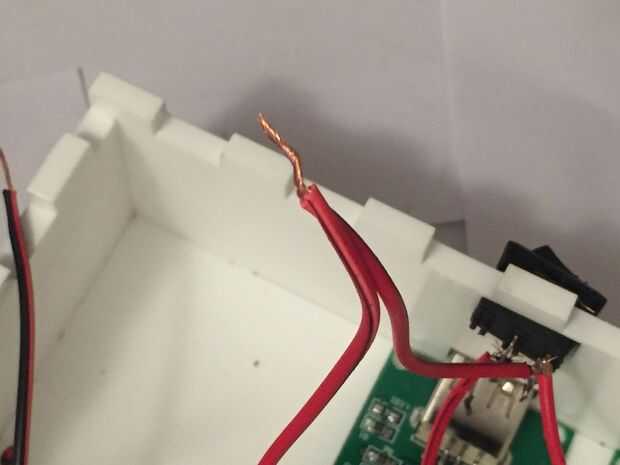

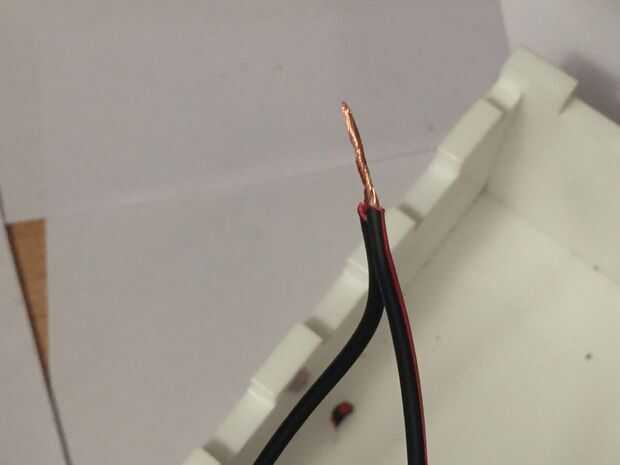

25. Gire los dos cables positivos juntos y los

dos cables negativos juntos

26. usted está casi allí.

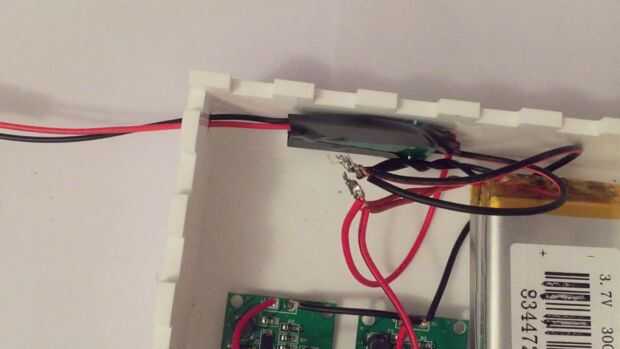

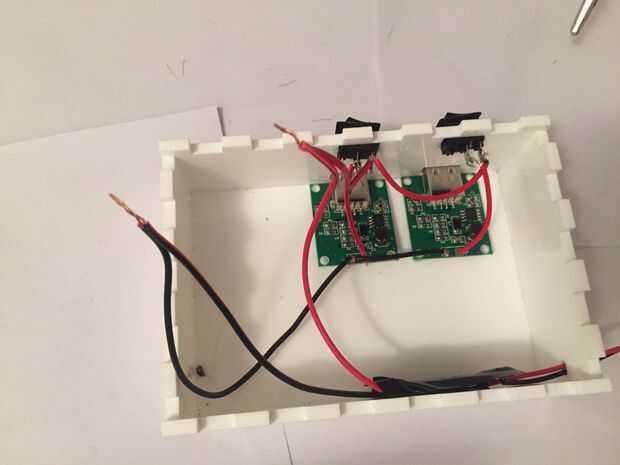

Gire los dos cables positivos desde el controlador de carga y el circuito de carga junto con los dos cables positivos de las dos baterías.

Gire los dos cables negativos desde el controlador de carga y el circuito de carga junto con los dos cables negativos de las dos baterías.

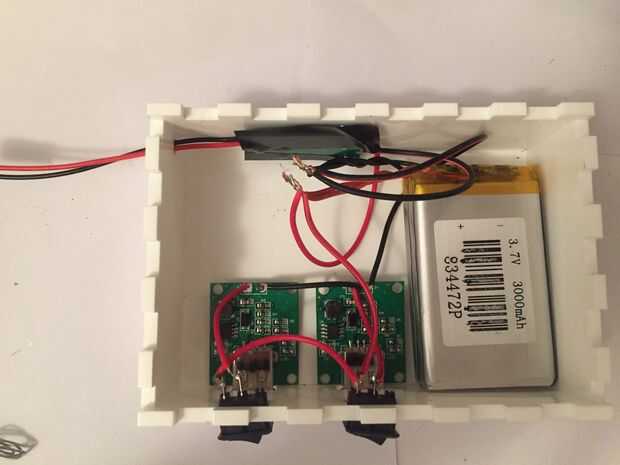

Coloque la batería en el lado derecho como se muestra en el cuadro #3 (podría poner alguna cinta de espuma doble cara en la base de las dos baterías para fijarlo)

Puede cinta así como el controlador de carga para que permanezca en su lugar.

27. con o sin pasta fundente, soldadura de los cables juntos. Si usted decide usar Flux, basta con aplicar una pequeña cantidad sobre la conexión entre los cables. Luego derretir algunos de la soldadura en la punta para cautín y deje que se toca el área conectado donde te has ha aplicado pasta de flujo en.

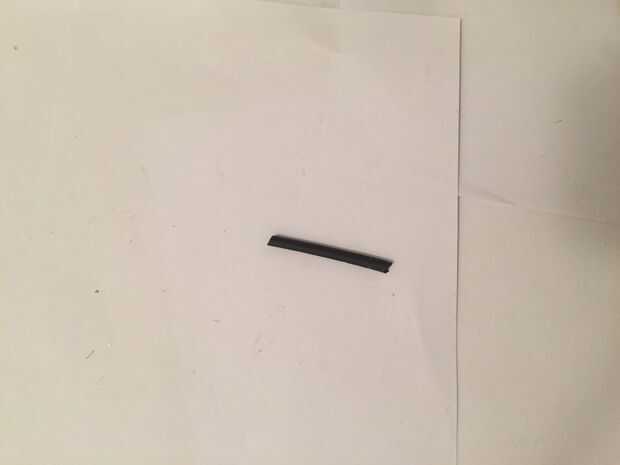

28. Tome hacia fuera el 2 / 3mm tubo del encogimiento del calor y cortarlo en dos trozos. La longitud y el tamaño dependerá de qué tan bien has soldado los cables juntos. Por ejemplo, la soldadura que he hecho una de las conexiones de cables claramente parece más grande que el otro en el paso 25. Por lo tanto, he utilizado 3mm y 2mm tubos del encogimiento de la calor.

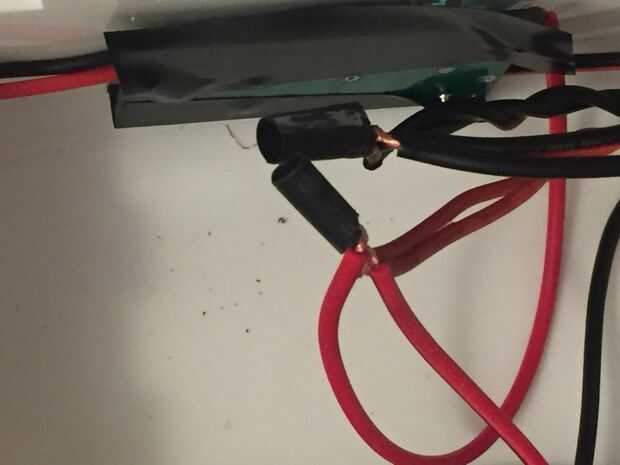

29. Deslice la tubería encogible en la conexión de los cables.

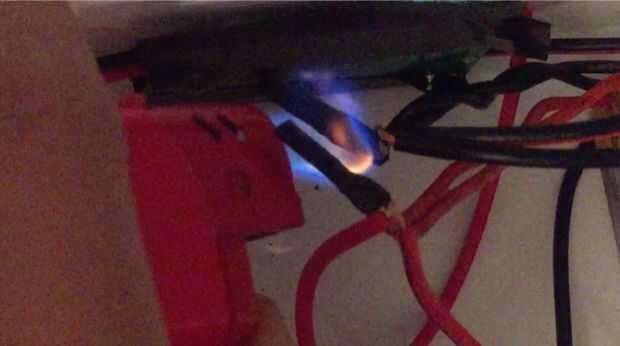

30. utilizar un encendedor para la tubería del encogimiento del
