Paso 2: Impresión del circuito electrónico
En este paso dibujamos el circuito electrónico. Para ello tenemos que utilizar algún tipo de tinta conductora.
En nuestro caso decidimos utilizar:

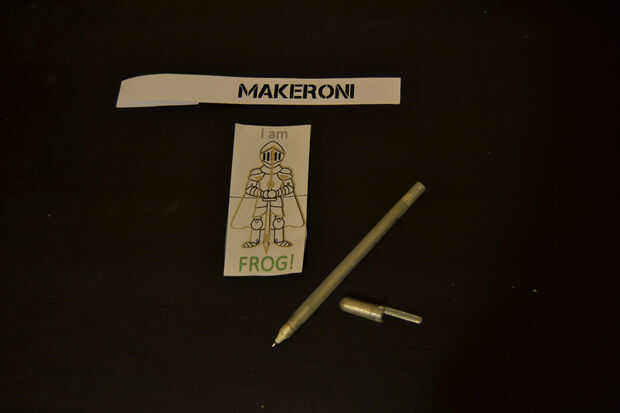

Pluma de tinta conductora de Scribe de circuito
La opción más simple es usar el lápiz y dibujar a mano el circuito directamente.
Pero puedes descargar el .pdf adjunto o .svg para imprimir con la pluma y la máquina de la silueta.
Importar el archivo

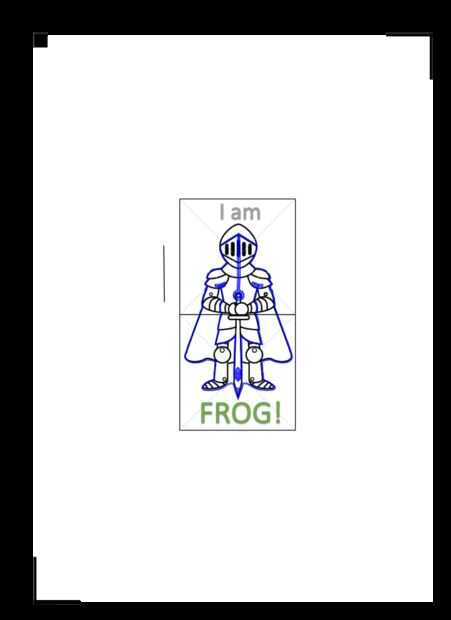

Importar el archivo en Studio silueta arrastrando el archivo a la página en blanco. Usted puede ver que todo el circuito son en formato vectorial.
Seleccione Ajustes de impresión
Abrir la ventana de trazado. No estamos utilizando una almohadilla de corte, por lo que puede anular la selección de opción. Una velocidad de impresión de 1 (la velocidad más lenta) funciona bien. Por último, asegúrese de que está seleccionada la opción "boceto a lápiz".
Preparando el trazador

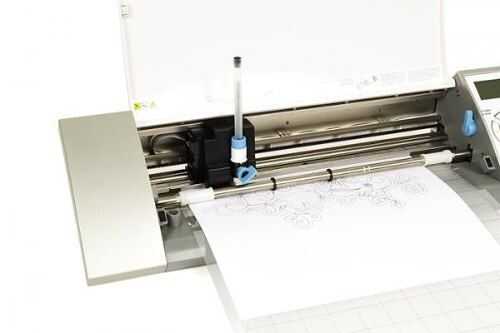

Para preparar el escriba circuito trazado, envuelva la pluma en cinta adhesiva, cuña en el cabezal del plotter y bloquearlo. Carga el trazador con el papel brillante de la foto, que mejorará la conductividad de la tinta, en comparación con papel estándar.
Impresión de la
Ahora pulsa "corte" en el estudio de la silueta!
Hemos diseñado el circuito con un tamaño de línea doble. Esto es para nuestro beneficio, dibujo dos veces sobre los rastros reduce su resistencia eléctrica y dar solidez a las conexiones eléctricas.
