Paso 2: Paso 2: Control del 8085.

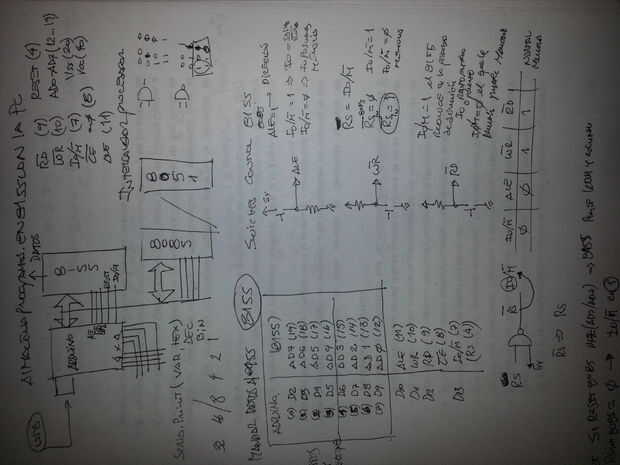

Adjunto imagenes de control de 8085, es de recordar el proyecto puede incluir el 8052 como CPU totalmente compatible (en cuanto al autobús kitesurfing como el de control, ojo cuando PSEN = 0 en forma de microprocesador y busqueda de memoria externa).
De nota el bus de control del 8155 PIA:
ALE: normalmente en 0 como lectura de DATOS, al hacer el cambio a 1 activa el cierre interno del 8085AH, 8051, 8155 (PIA).
/ WR: Pin de lectura normalmente en 1 indicando actividad del pecado, cuando el Arduino le mande un 0 le indicará a la memoria RAM del 8155 que ALMACENE DATO en lla memoria.
/ RD: Pin de Escritura normalmente en 1 indicando actividad de pecado, cuando el Arduino le mande un 0 le indicará a la memoria RAM del 8155 LEA DATO de la memoria.
IO/M: Pin del 8155 indica actividad va hace ejecución el PIA posee 3 puerto de io y una memoria RAM de 256 posiciones. de 8 bits, al indicar 0; le informa al 8155 que use la memoria para las actividades de RD y WR.
