Cósmica luz con LEDs embebidos en resina (8 / 11 paso)

Paso 8: cableado

Este es mi primer proyecto de cableado (a excepción de instalar luminarias en las casas). No estoy seguro si esto es todo técnicamente correcto, pero funciona.

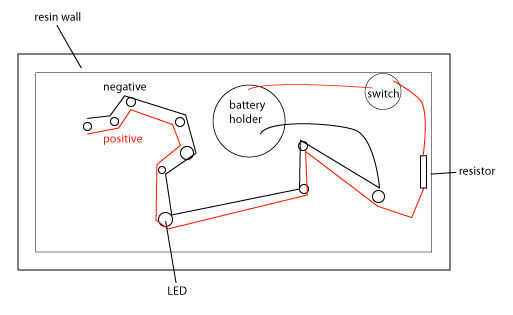

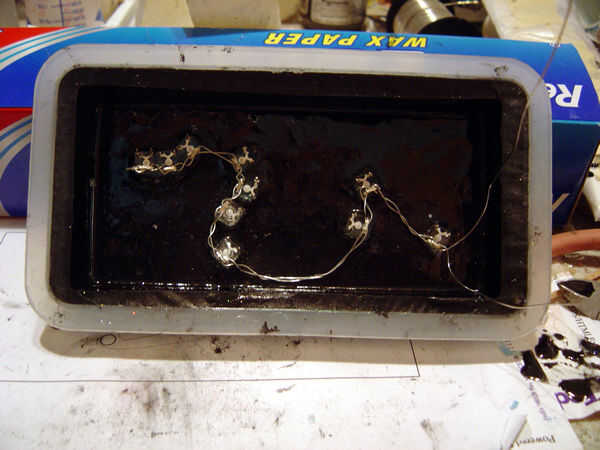

Cortar un trozo de alambre de calibre 24 que es de aproximadamente 3 pies de largo. Doblar por la mitad. Enganche el 'doblado en medio punto' sobre la última pata del LED en el extremo más lejano de las baterías en el lado positivo. Estando como suave viento posible, el cable en la figura 8 entre todos los dientes en esa fila de LEDs (solo los positivos). Al llegar al final vuelve con los alicates y doblar las puntas hacia abajo sobre el cable. La idea aquí es hacerlo todas juntas tan ajustadamente como sea posible.

Repetir este proceso en el lado negativo.

Hay una excelente oportunidad a pop un LED hacia fuera. Si lo haces, empuje hacia atrás en su lugar y terminar el cableado. Mezclar algunos más-parte 2 transparente de epoxy y uso para pegar hacia abajo. Asegúrese de que las juntas de pegamento todo el camino alrededor, de lo contrario negro resina puede escurrirse delante de ella y ocultarlo.

En el extremo de la línea de positivo corta los cables de 1 o 2 pulgadas desde el último LED. Los cables con un alambre de la resistencia de la torcedura. Si tienes suficiente cable a la izquierda de lo que usted a cortar gire al otro lado de la resistencia. Desde aquí a través de la batería Asegúrese de que permite suficiente cable colocar el interruptor y la batería exactamente donde quiere. Conecte los cables a un lado del interruptor (el 'plomo' lado, si el paquete te da un diagrama de 'plomo' y 'cargar'.) Corte cualquier exceso. Coloque los adornos (o alambre de nuevo, si es necesario) al otro lado del interruptor y luego a la terminal positiva del soporte de la batería. Gire alrededor del lado positivo un montón de veces, asegurándose de que hay un montón de contacto. Recorte cualquier exceso de alambre. De este cable puede ser super pegar a virar mientras trabaja. Esto puede ayudar a mantener el interruptor o las pilas que desee hasta el elenco final.

Conecte la línea negativa del LED para el lado negativo de la batería. Otra vez Envuelva el cable alrededor de la terminal negativa un montón, luego recortar el extra.

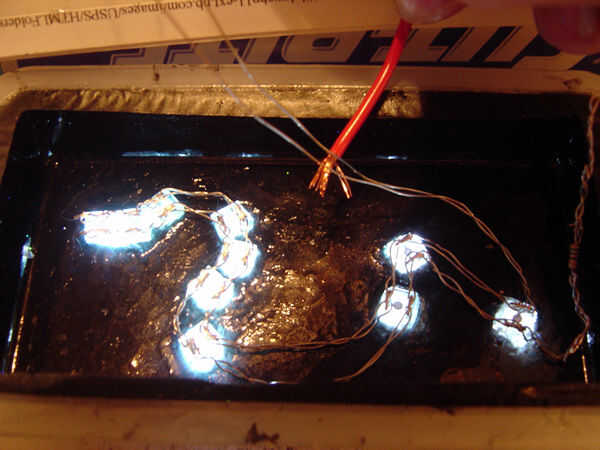

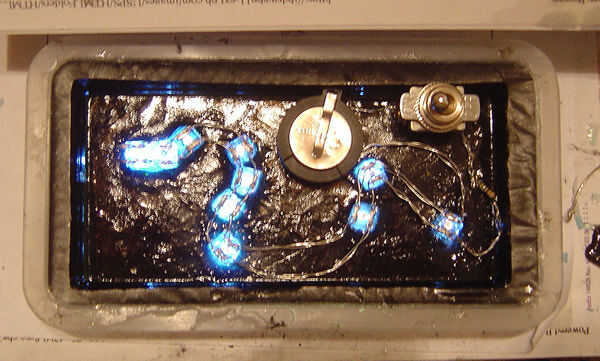

Cuidadosamente mueva el interruptor para encenderla. Asegúrese de que los LEDs todas encienden. Si no te puede hacer probablemente ajustando los cables y comprobar las conexiones. Una vez que tengas bien a mezclar más de esa parte 2 epoxi y ponga una cucharada de la misma en cada LED. Esto Coloque los cables en su lugar y proteger las conexiones. Mantener la luz mientras este se configura para que puedan hacer los ajustes (a veces epoxy deslice entre los cables lo suficiente como para sacar una luz, pero usted puede conseguir vuelta enciéndalo presionando sobre ella con pinzas o un palillo de dientes). Haciendo ajustes hasta que todo está funcionando y configura el epoxi. Asegúrese de que es realmente, realmente seco antes del siguiente paso.
