Cósmica luz con LEDs embebidos en resina (2 / 11 paso)

Paso 2: Hacer un patrón

Tendrás un patrón. El grande ' Dipper ' sería la primera opción de la mayoría de la gente, por eso no elijo. El cazo pequeño sería en segundo lugar, así, otra vez, no elegirla. Fui con Leo porque (1) es el mejor (2) cabe muy bien en el molde del tamaño que había elegido.

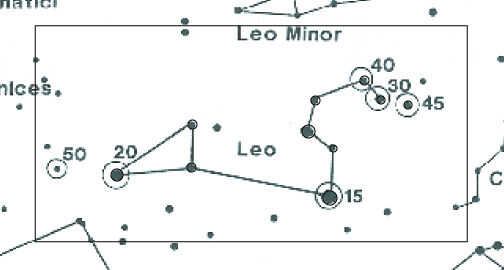

Utilice la búsqueda de una imagen para encontrar una tabla de estrella que incluye su elección de constelaciones (o mi patrón.) Se podría, obviamente, sólo inventar uno así. Importar la imagen a Illustrator o algún otro programa de dibujo. Para el molde de este tamaño necesitará ajustar para que quepa dentro de un 2,5 pulgadas por 5,5 pulgadas de espacio. Usted necesitará un poco de margen alrededor de los bordes exteriores. Dibuja un círculo pequeño para cada estrella que quieras incluir. Dibujar un círculo de 1" para la batería y otro círculo de.75 pulgadas, más o menos para el interruptor. Te colocar éstos en pocos minutos.

Es necesario dibujar una línea en un lado de las estrellas para el cable positivo y una línea en el otro lado para la negativa. Estas líneas pueden nunca tocar. Si tienes experiencia en electrónica que puede probablemente ignorar el párrafo siguiente, si no leer en.

La línea positiva tendrá que tocar el lado positivo de cada LED, necesitará el resistor agregado a él, se necesita el interruptor agregado a él y tendrá que acabar en la terminal positiva del soporte de la batería. La negativa deberá tocar el lado negativo de cada LED, y luego ir directamente a la terminal negativa del soporte de la batería. Esta información es importante al colocar el interruptor y las baterías.

Ajuste la constelación en el espacio de 2.5 por 5.5 pulgadas hasta el extremo de los cables puede conectar a la resistencia, interruptor y unidad de alimentación sin tocar unos a otros. Esto podría tomar algunos astutos planificación y ajuste. He incluido un diagrama de cableado de mina para la referencia. Asegúrese de orientar el portapilas para que fácilmente puede cambiar las baterías (si el lado abierto del soporte está al lado de la pared que tendrás que hacer un montón de curiosos para cambiar sus baterías.)

Dibujar un rectángulo de 3 por 6 pulgadas alrededor de todo ello, grupo y darle la vuelta. Debe revertirse ya que construir la luz desde la parte delantera a la parte posterior, por lo que busca en la parte posterior mientras trabaja. Imprimí mina dos veces en la hoja tenía uno para colocar debajo de mi molde y otro para referencia clara, tomando notas sobre, etc..

Imprimir.
