Cortina de agua (4 / 6 paso)

Paso 4: circuito

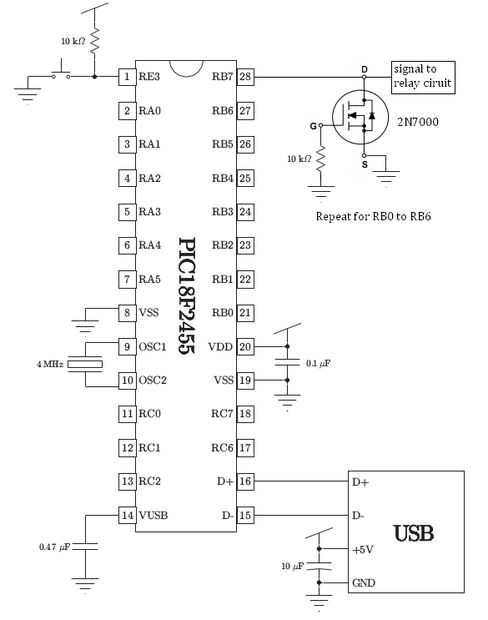

Hubo dos diferentes partes del circuito: el circuito para el PIC que estaba en un protoboard y el circuito para el relé que estaba en un perfboard. Cuando haces el código, puede probar con LED y reemplazar el circuito de RB0 a RB7 con una resistencia de 470 ohm en serie con un LED por cada puerto.

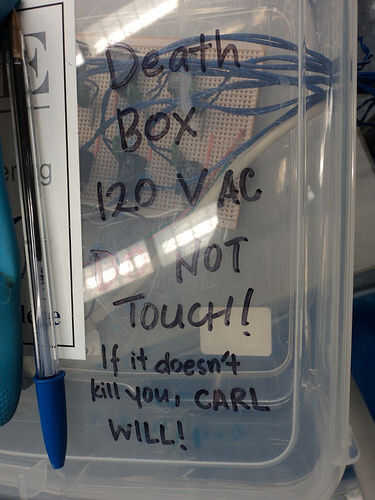

Las válvulas de solenoide requeridas 120V así que asegúrese de que es muy cuidadosos con sus cables y circuitos.  No somos responsables de ningún daño o las muertes causadas por este proyecto. Dicho esto, hemos tomado todas las precauciones posibles en el circuito de la válvula para que sea seguro. A continuación también se muestra el circuito del relé que conecta a la válvula. La señal de la foto es enviada a un relé que envía una señal de V 120 a una válvula, haciendo que se abra. El lado del pic del relé está en serie con un diodo para evitar cualquier corriente de viajar hacia el pic. La válvula está en serie con un varistor (cosa verde grande) evitar picos de voltaje cuando las válvulas estén cerradas.

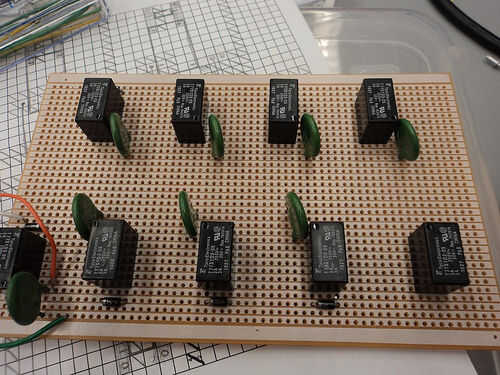

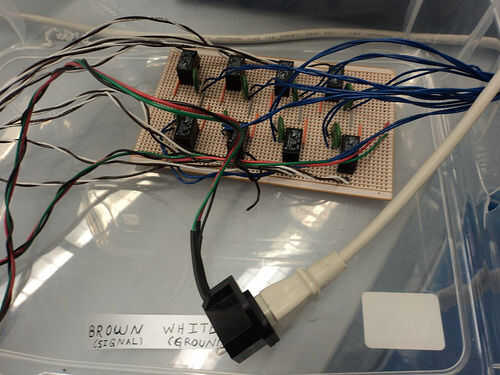

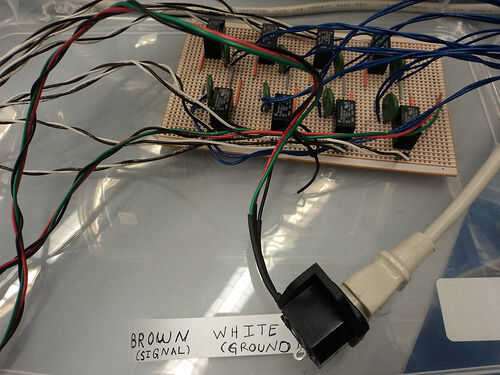

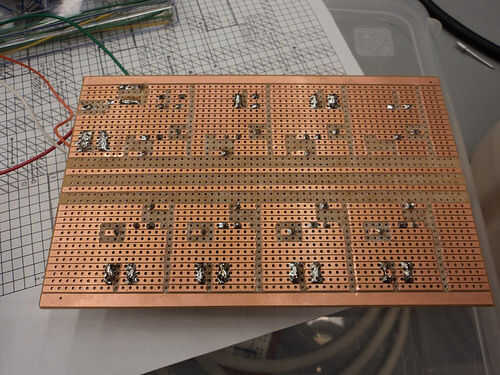

Se utilizó un perfboard agujereada 35 x 61. El actual funciona hacia abajo el perfboard en cada tira de cobre, por lo que hemos utilizado una dremel para limpiar apagado el cobre para aislar cada circuito del relé. Cuando el circuito en perfboard con cableado, aislamos la señal de 120 V, que vino de un conector iec enchufado en la pared, de cualquier otra parte del circuito. Además, nos une los cables a los solenoides uso rápido conecta (mujer), cubiertas por tubería del encogimiento del calor y cinta aislante de una forma segura y fácil conectar los cables del circuito de relé del solenoide.
