Corte y reconexión de luz color tira más segmentos (2 / 3 paso)

Paso 2: Conectar los segmentos

Ahora es el momento para volver a conectar: usé un cable de Red CAT5e para esto. Esto tiene 8 cables, utilicé sólo 6 de ellos.

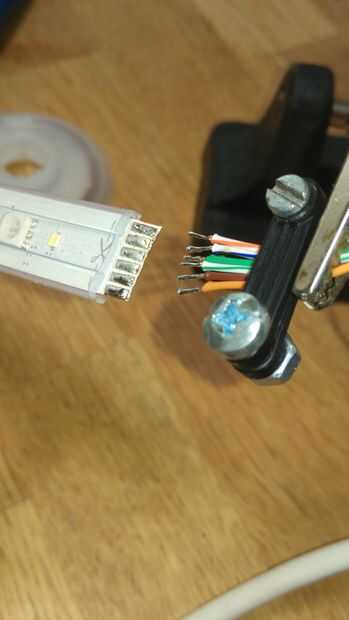

Inicialmente alinea el cable como en las fotos, utilizando una abrazadera para fijar la posición de los hilos de cable de red 6. Posteriormente yo a soldar los cables uno por uno, esto me permitió trabajar de limpiador. Utilizar una "tercera mano", o mejor usar dos de estos para alinear el alambre estañado con la almohadilla, luego aplique una pequeña cantidad de soldadura nueva y dejarlo fluir bien.

Importante: cortar la tira y todos los 6 cables que use a la misma longitud y que coincida con la longitud pelada del cable con la longitud de soldadura de la almohadilla de soldadura en la tira de la lata. Alrededor de 3 mm o menos.

También... Alinear los segmentos "como si éstos fueron fijados" y asegúrese de que las pastillas están conectadas como estaban originalmente. No mezcle el up / cross sobre los alambres. Deben todos estar conectadas como estaban originalmente, uso el color codificado los cables para asegurarse de que! Siempre combiné las dos almohadillas externas usando un par del cable de red, pensé que se trataba de "tierra" y "más", pero no tome mi palabra para ella... Ni que decir, los segmentos son sensible "dirección". Tienen un extremo entrante y saliente. Siempre conectar el lado "en" hasta el "final" del segmento anterior. Comience con el segmento donde Philips conectado a la unidad de control. El otro extremo de ese segmento es su primera "final". Marque sus segmentos con un marcador si le resulta difícil orientarlos.

Como alternativa (cuando no quiere cables de soldadura), usted puede comprar pins y cabeceras en ebay o aliexpress. Asegúrese de que vas para los encabezados de 2mm separado y no la más común 0,1 pulgada encabezados. Estos son los mismos unos Philips utiliza para la tira de extensión, para que pueda conectar en reconexión los segmentos individuales fácilmente, sin necesidad de soldar luego. (Sólo para fijar las cabeceras obviamente).

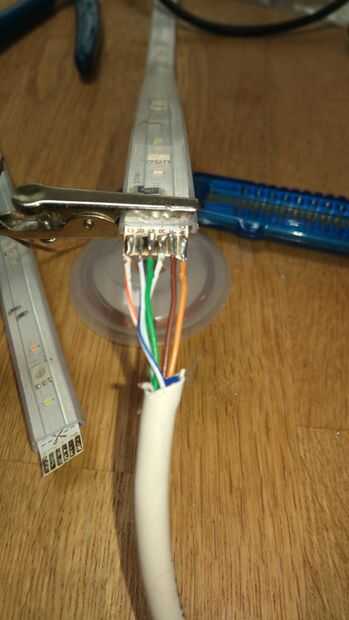

El resultado es un segmento de cable conectado. Después de hacer la foto limpié almohadillas de soldaduras con un eliminador de flujo, por lo que se veía aún mejor.

Tómese su tiempo para la soldadura, no precipitarse y asegúrese de que no introducir cualquier atajos. Si lo hace, retirar la lata de soldadura de las conexiones defectuosas y empezar de nuevo. Utilizar como tin poco posible, pero asegúrese de que fluya correctamente.

Para conectar 6 tiras, necesita soldar 2 x 5 x 6 = 60 conexiones, por lo que aprendes en el trabajo!

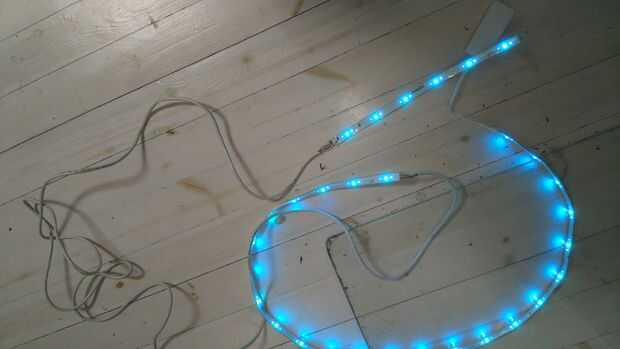

Ya comenté que empecé con la última tira... Era curioso saber si funcionaría, así que primero soldar un cable de red de 3m entre el segmento separado y la tira con los segmentos restantes de 5... Pffffff... funcionaba todavía, mis habilidades de soldaduras fueron confirmados y 70 euros no se perdió!
