Materiales utilizados de Elemental conducido. (www.elementalled.com)
1 x - controlador de RF de alta potencia
1 x - 1 ft. luz de tira RGB de alta densidad de
1 x - conector de luz de domo
(Si quieres hacer este proyecto dejó un asociado de servicio al cliente te ayudará. A veces tenemos extra de estos conectores ahí. Si no, necesita comprar una luz de cúpula para obtener el conector)
Un poco de 4 hilos
Paso 1: Desglose de controlador

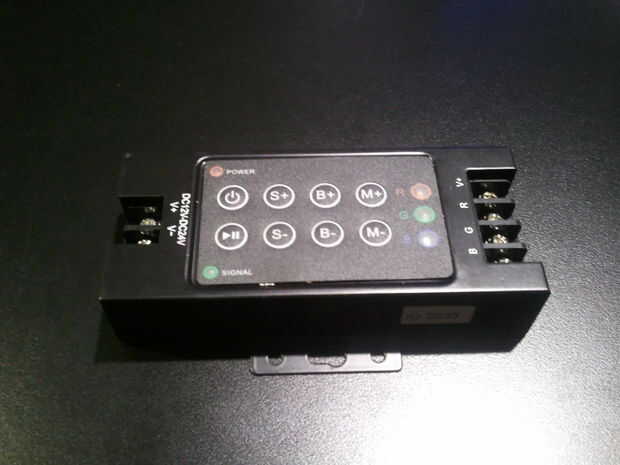

Empezar por un montaje el caso de controlador de RF de alta potencia usando un destornillador de cabeza Phillips. Hay un tornillo a cada lado de la caja.
Una vez desatornillado el caso arriba después de él. Seguir soltando la cinta, sólo tirará fuera.

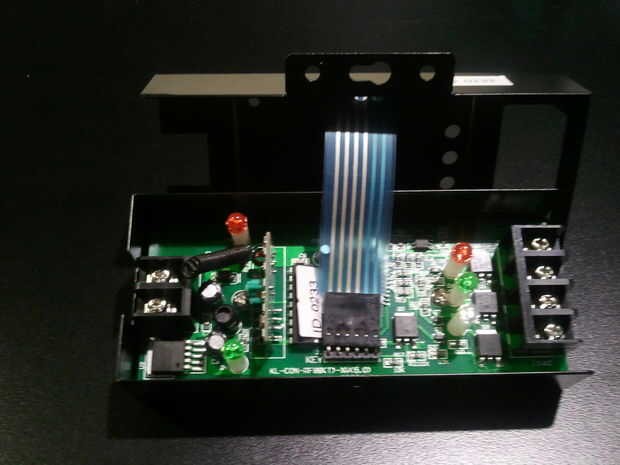

También hay dos tornillos que fijan el tablero controlador a la base de caso por lo que tendrá aflojar así.
Ahora que el caso ya no está en la ecuación, permite obtener los bloques de terminales y fuera de luz del diodo del caso también.
Usando una pistola de aire caliente y soldador se dis-montar bloques de terminales de alambre de los controladores de RF y muestran luces. Este es un trabajo de dos. Drásticas lechón!
Ahora ya terminamos con la ruptura, su tiempo para preparar el controlador para instalar.
Paso 2: Preparar el controlador y la luz de tira

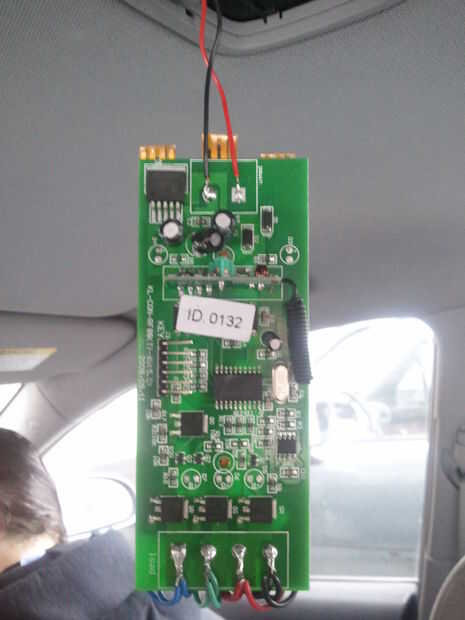

Soldadura sobre los cables de alimentación al controlador utilizando la pieza de conector apropiado coche cúpula. Rojo es positivo, negro negativo (aunque con este sistema de 12v de cualquier manera sería ok... puede basta con voltear la pieza de conector domo si no funciona con esa polaridad).
Su sección de RGB de un pie y corte tres 3 secciones de 4 pulgadas. Usted será capaz de cortar la tira cada dos pulgadas (2"). Para hacer esto, hacer el corte en la línea correspondiente donde se encuentra el símbolo de la tijera. Hacen de este corte tan recto como sea posible.
Tome el cable de 4 y trence firmemente las líneas correspondientes (negro, rojo, verde y azul); Siga agregando soldadura en las líneas para una conexión fuerte y sostener.
Terminar por soldadura en las líneas RGB a los terminales apropiados; Si es necesario hacer referencia a la carcasa exterior.

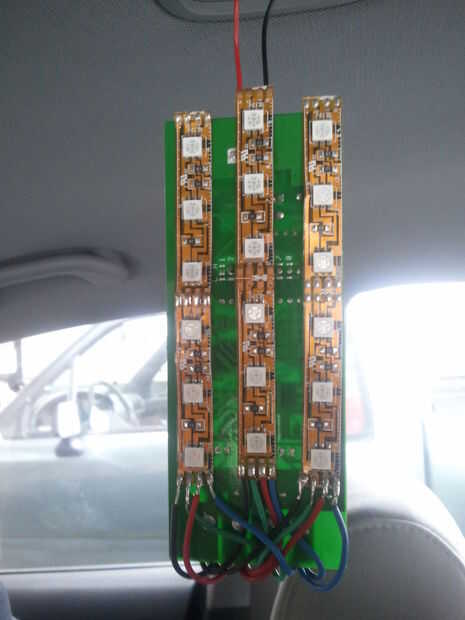

Tomar el adhesivo cubriendo desde la franja de luces apagado y pegue la cinta a la parte posterior del controlador.
Ahora estamos listos para instalar.
Paso 3: Instalar las luces

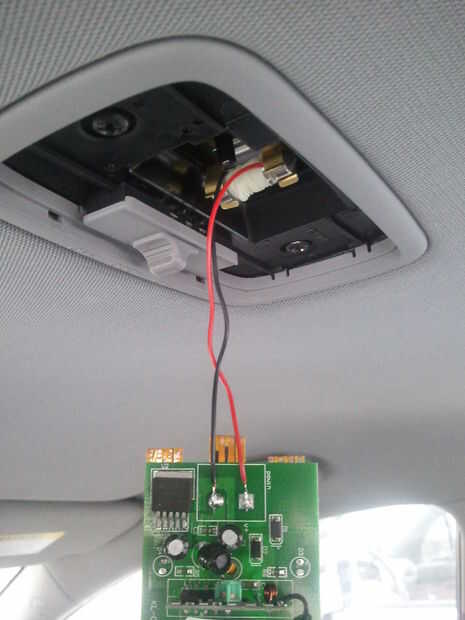

Conecte la fuente de alimentación de coche donde la vieja luz accesorio utilizado y colocar el controlador ahí así. Violín con el control al llegar a la cubierta a, ser paciente... Esto puede ser un proceso frustrante. Usted puede tomar otros métodos para montar el controlador si lo desea, pero acabo de colocar mi tapa y déjelo sentarse libremente.

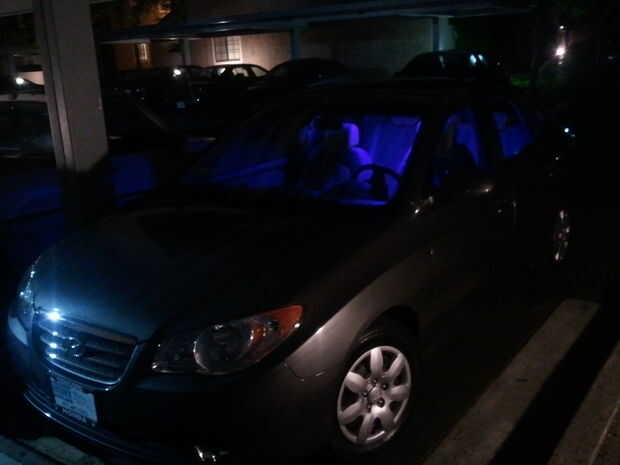

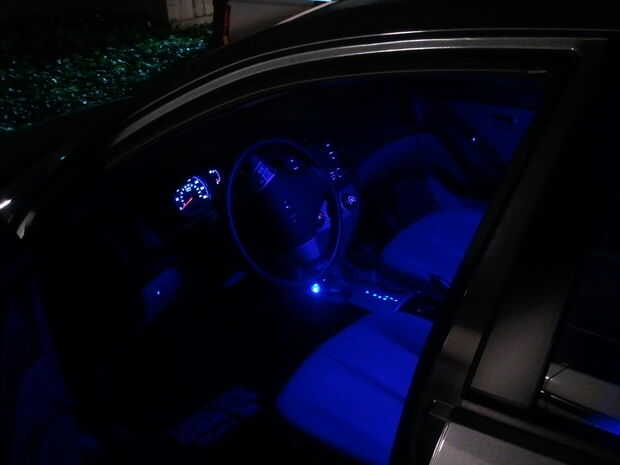

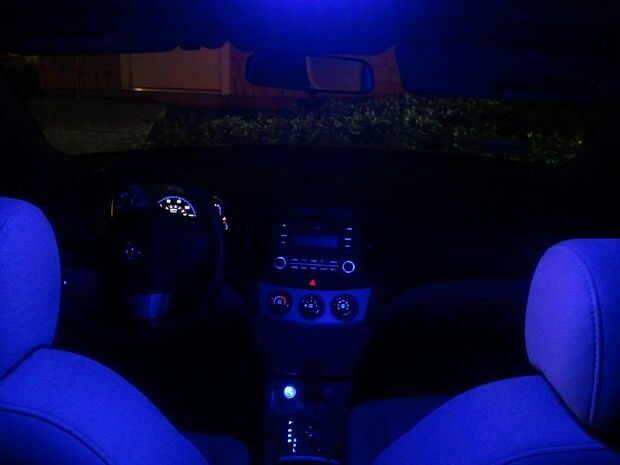

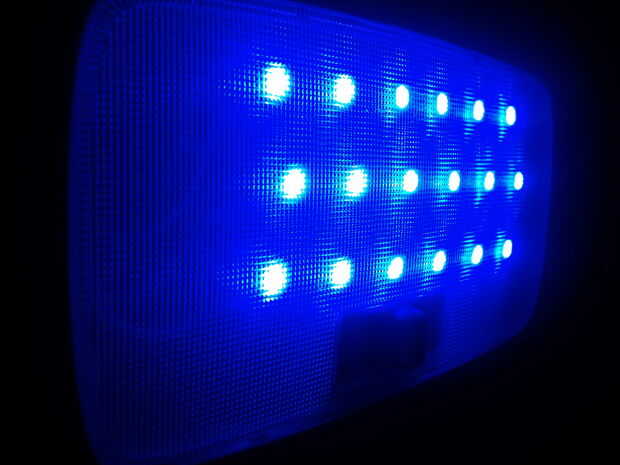

Eso es todo!! Listo! Si todo ha ido bien que debería tener una fantasia nueva luz cambia de colores y luces estroboscópicas.
Consejos más importantes:
No sólo este proyecto si el controlador de RF se ajuste en su cúpula de coches. Mi coche acaba de pasar a trabajar a cabo perfectamente. También puede usar un controlador RGB Mini si no tienes espacio suficiente para el control remoto de RF en su bóveda, pero tienes que sacarlo cada vez para cambiar el modo de color con el Mini.
Nota: Por favor ser responsable en la carretera. No luces estroboscópicas loco mientras conduce! Es contra la ley y aún más importante, es un peligro para otros conductores!
