Corte del laser para el arte y la creatividad Industrial (6 / 7 paso)

Paso 6: Convertir plano corte outs en una pieza terminada complejo complejo

Aquí es un gran ejemplo de cómo hacer piezas corte láser una parte compleja de forma rápida y económica.

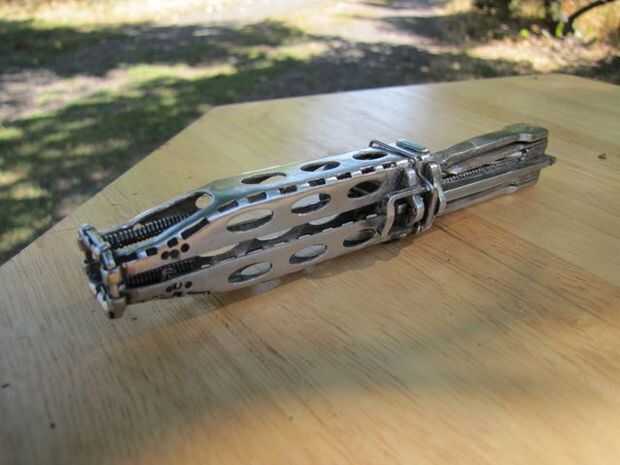

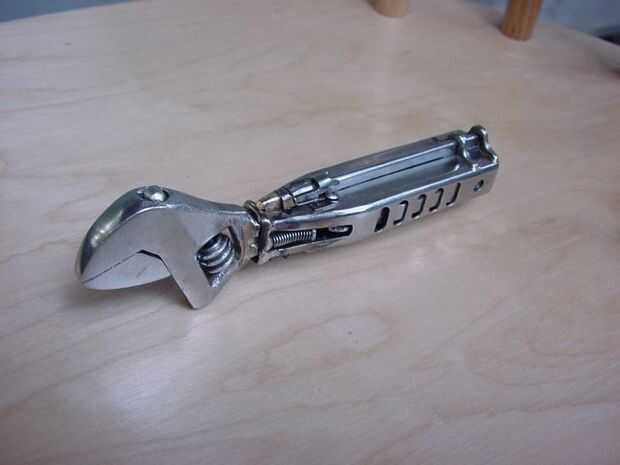

El problema de diseño que lo solucioné aquí es cómo hacer el marco para mi herramienta de mano de la combinación.  Esto se logra usando 3 formas básicas, multiplicadas a una ración de un anillo, dos placas laterales formados y cuatro guía partes, combinadas con la plata que suelda para formar una parte fuerte ligera y llamativo.   Tenga en cuenta que la línea discontinua forma a una guía de plegado de modo que el metal forma más fácilmente a donde quería ir, en lugar de la línea recta que normalmente sigue una curva. La primera imagen muestra los perfiles de CAD y cómo están conectados, 2 la herramienta de acabado. 3 una versión anterior con un doblez guiones cerrados y 4 abierto.
