Cortador del Laser del uso de caja de acrílico y calentador de tira (3 / 4 paso)

Paso 3: Crear un formulario

En muchos casos usted podrá salirse sin forma.  Si ojo-Ball el radio de curvatura y el ángulo está muy bien, o tienes una dobladora de la plantilla, entonces sáltese este paso.

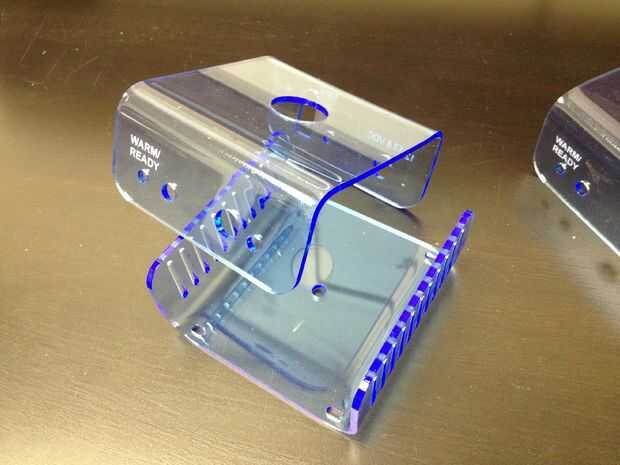

Para una caja de dos piezas como esta, que los ángulos, para radio de curvatura, y espaciado adecuado era importante--muchas partes necesitan pegarse a través de la parte delantera y trasera, y coordinar con la pieza inferior.  Utilizando formularios significa que el espaciado debe ser dead-on.

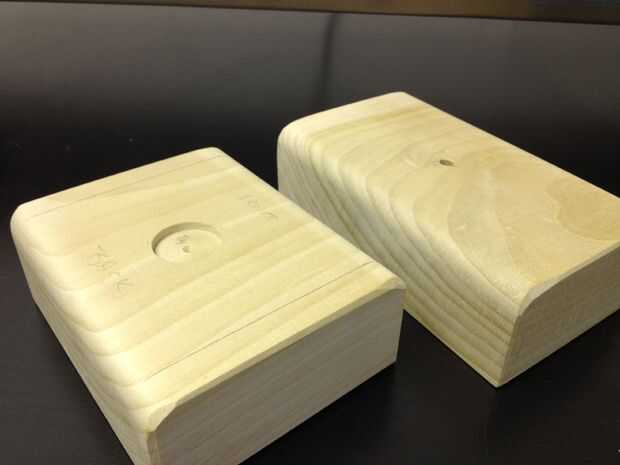

Hice estas formas de ceniza, esperando que estaría utilizando los un poco.  Si desea, puede utilizar MDF o madera blanda (p. ej., 2 x 4).  Los radios fueron creados utilizando un router esquina-redondeo de la broca en una mesa de fresadora de precisión, pero usted podría el radio en una lijadora de mano libre.  Luego de algunos superficie lijado y un par de agujeros para la indexación de las partes.  ¿(Tiene algunos agujeros que se puede utilizar para indexar, derecho)?

Para pequeños agujeros, puede utilizar un sacador de la transferencia o la caña de taladros de la torcedura como un pin de índice.  Para agujeros más grandes, pruebe sus tomas de un sistema del zócalo.  Encontré una toma de 12 puntos de 3/4" ajuste a derecho en el agujero de índice de 1" para la pieza superior.

Tenga en cuenta que usted querrá hacer las formas más anchas y más gruesas que el acrílico, el acrílico no es colgándose de un borde o que sobresale cuando doblan.

También te puede interesar algo de abrazaderas o pesos.  (Más sobre la técnica más adelante.)

(Apenas visible en el formulario de la izquierda verás marqué "frente" y "volver", la pieza superior no es simétrica alrededor del agujero de índice (en este caso, el agujero para el tubo de vacío).  Si usted tiene una opción, merece la pena hacer las cosas simétricas!
