Cortador del Laser del uso de caja de acrílico y calentador de tira (1 / 4 paso)

Paso 1: Crear el archivo de láser

a crear el archivo de láser basado en lo que parecen las piezas de acrílico aplanado.  Algunas cosas a considerar:

Plan en un radio razonable en las curvas.  Utilicé 3/8" aquí para aspecto.

Considere el uso de ranuras en vez de agujeros para el montaje de cosas para facilitar el montaje.

Date espacio libre alrededor de los componentes que se adhieren a través de los ejes de acrílico, especialmente roscados (p. ej., controles de volumen, tomas).

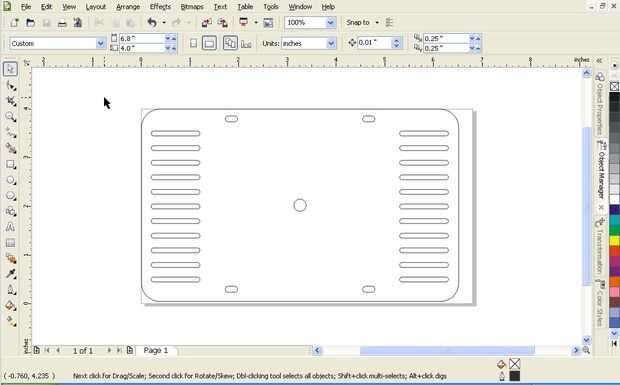

Si va a utilizar un formulario, puede Agregar un indexación agujero o agujeros si no tienes uno naturalmente.  En el gráfico anterior, este es el pequeño agujero en el centro.

No olvide el factor en el radio de las curvas cuando la longitud total de la acción plana de la planificación.  Usé un 3/8" radio de curvatura, por lo que el material es más corto que si había una curva de 90 grados perfecta.

Medir su espesor real.

Si está utilizando un programa de gráficos, recuerde que para el láser de Epilog conductores, líneas de corte deben ser delgada ("rayita").

Agregar etiquetas, números, logotipos u otro contenido grabado.  Si una pieza es ligeramente no-simétrica (este es--los orificios de montaje de PCB no son la misma distancia de cada borde), puede poner una sutil indicación en ella.  Colocar algunas etiquetas y logotipos en la parte superior de mi recinto, pero no en la parte inferior.
